Что потребуется для установки
- ТЭН с подходящей мощностью, напряжением и присоединительной резьбой;
- проходной резьбовой фитинг, прокладки и прижимная гайка;
- коронка нужного диаметра;
- герметик, совместимый с полиэтиленом, жидкостью и рабочей температурой;
- монтажная коробка с кабельным вводом;
- терморегулятор или другая система управления;
- автоматический выключатель, УЗО и защитное заземление.
Отверстие должно соответствовать проходному элементу. Слишком большой зазор усложняет герметизацию и повышает риск течи.
Шаг 1. Выбираем место для ТЭНа
Нагреватель размещают в нижней части бака, чтобы рабочая зона оставалась погружённой при снижении уровня жидкости. Обрешётка не должна мешать сверлению, затяжке фитинга и последующему обслуживанию.

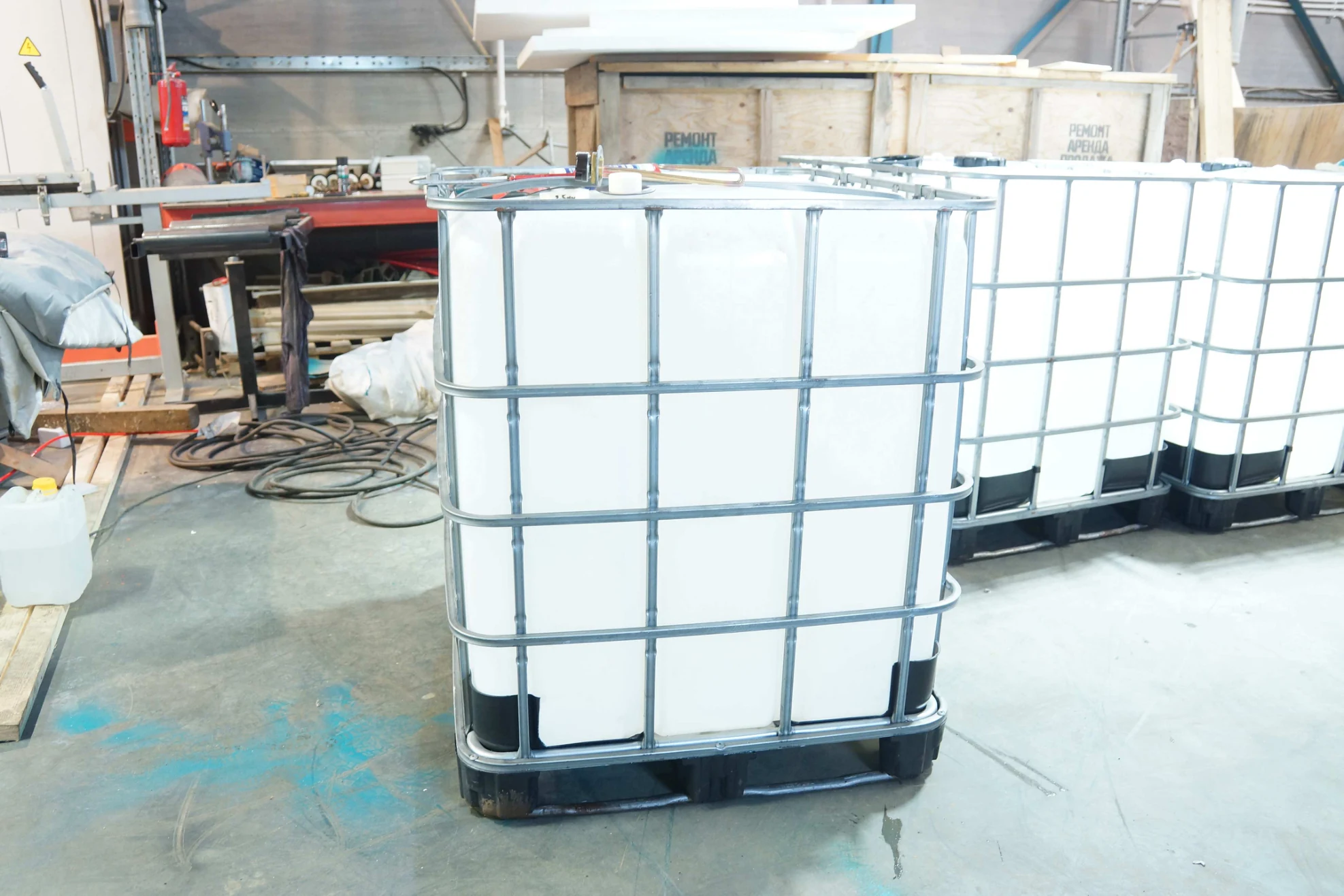

Фото 1. Кубовый бак перед началом монтажа ТЭНа.
Шаг 2. Сверлим отверстие
Бак должен быть пустым, чистым и надёжно зафиксированным. Отверстие сверлят аккуратно, без сильного давления на полиэтилен. После сверления удаляют стружку и заусенцы, а поверхность очищают.

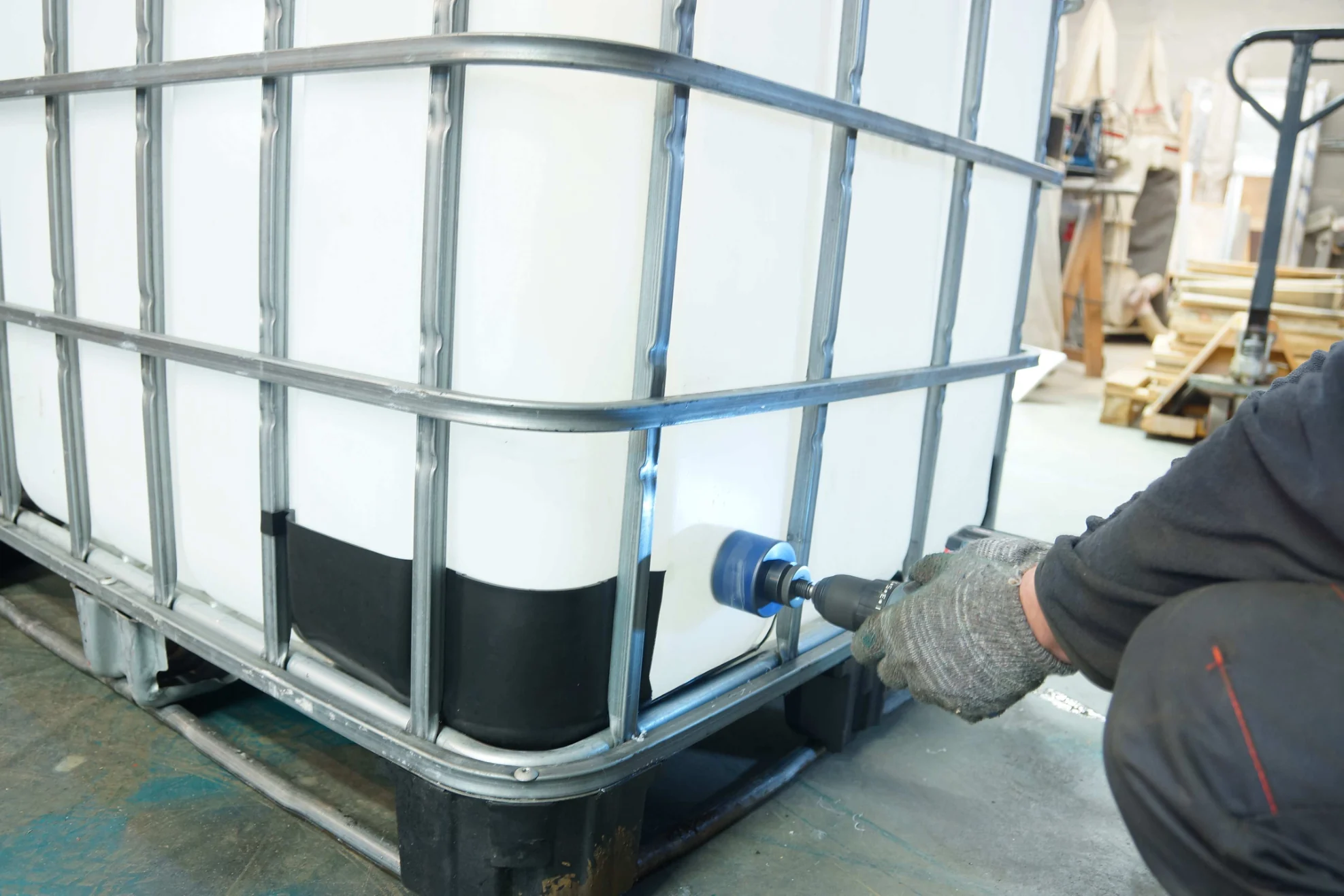

Фото 2. Сверление отверстия в нижней части стенки бака коронкой.

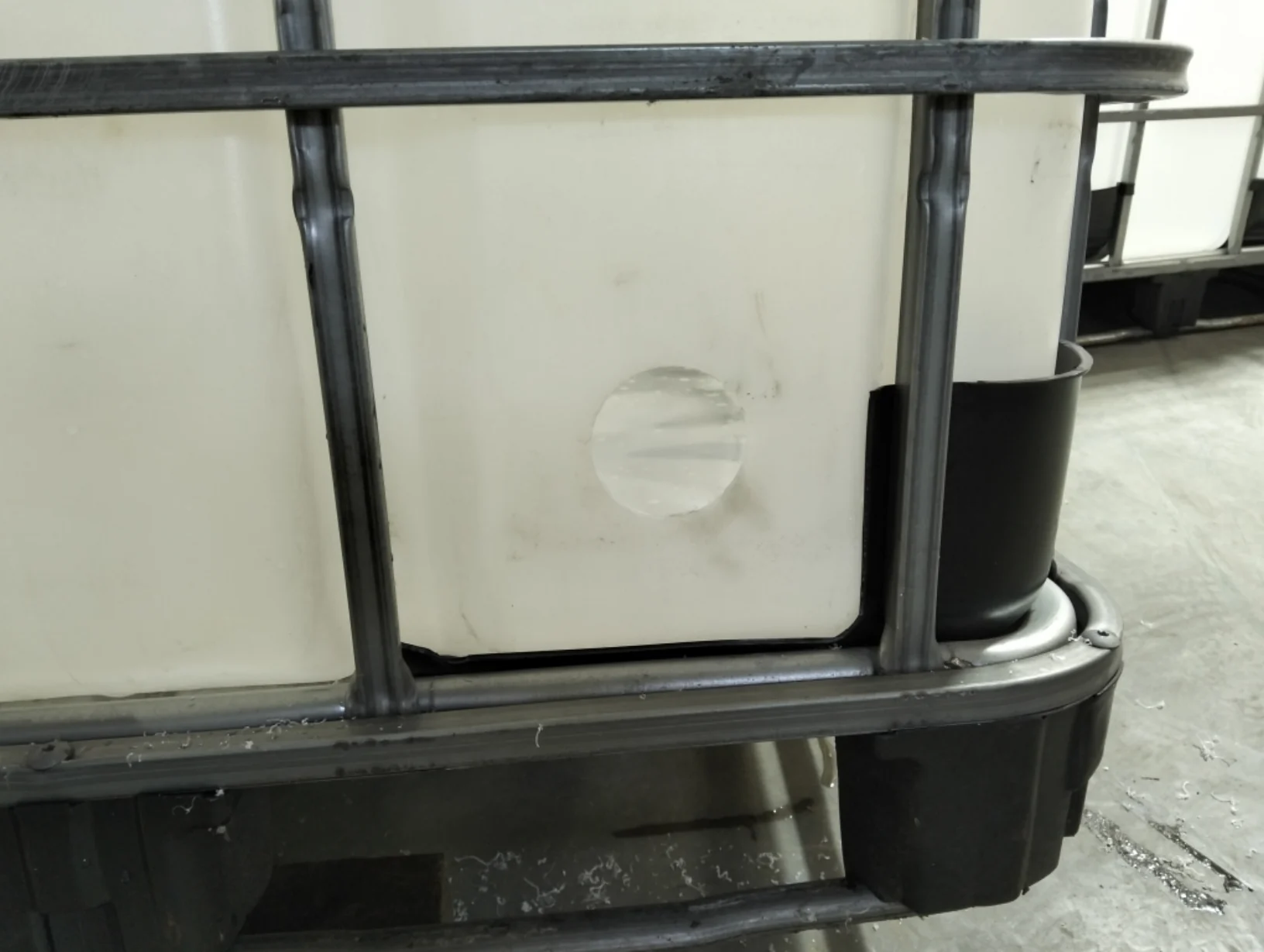

Фото 3. Готовое отверстие после удаления вырезанного фрагмента.
Шаг 3. Готовим проходной фитинг
На проходной элемент устанавливают прокладку. При необходимости применяют герметик, разрешённый для рабочей жидкости и температуры. Герметик не заменяет правильно подобранное уплотнение.

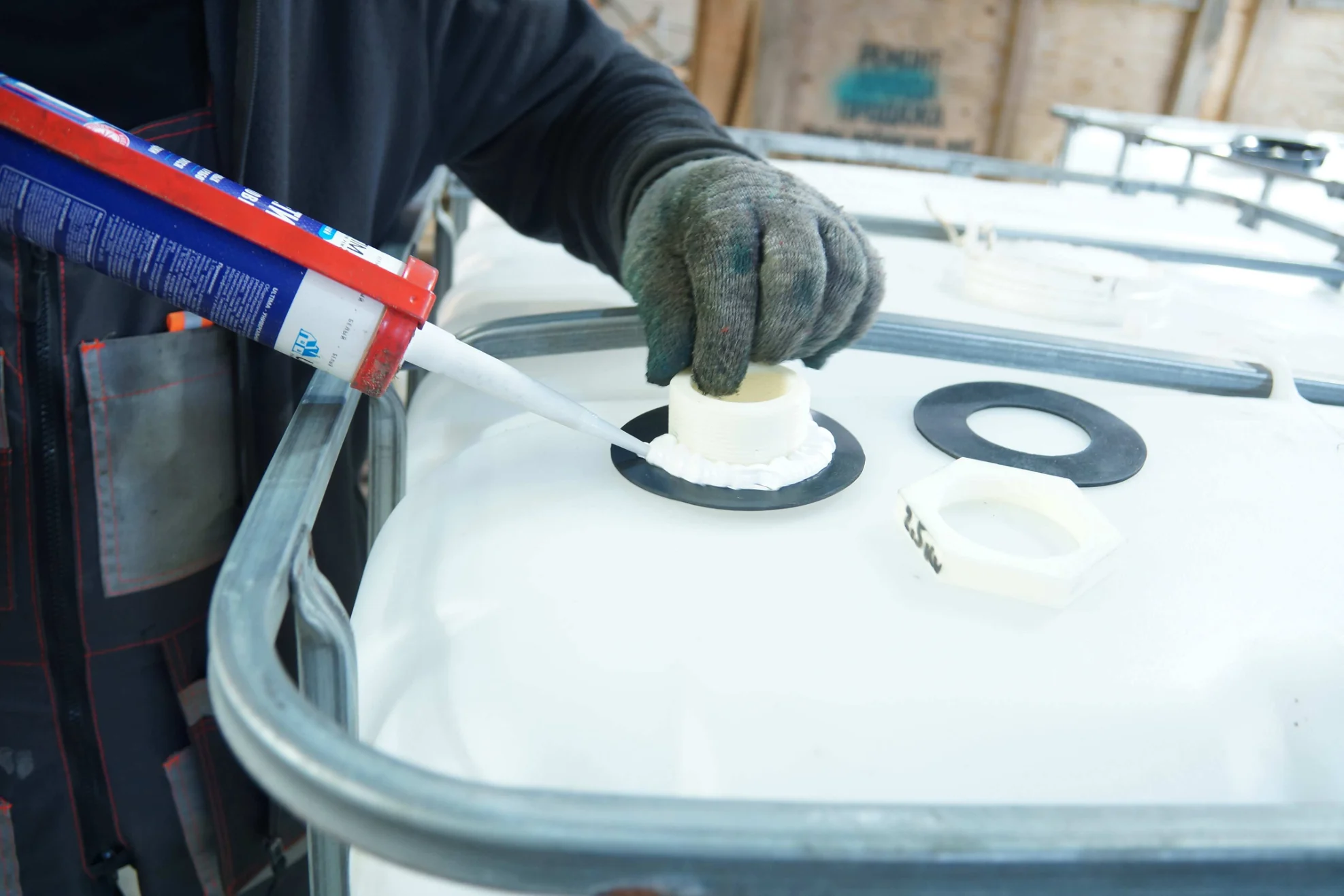

Фото 4. Нанесение совместимого герметика на проходной фитинг и прокладку.
Шаг 4. Устанавливаем проходной узел
Если доступ изнутри затруднён, фитинг подают через верхнюю горловину с помощью гибкой направляющей и выводят в отверстие. Снаружи устанавливают вторую прокладку и прижимную гайку. Соединение затягивают равномерно, не деформируя стенку бака.

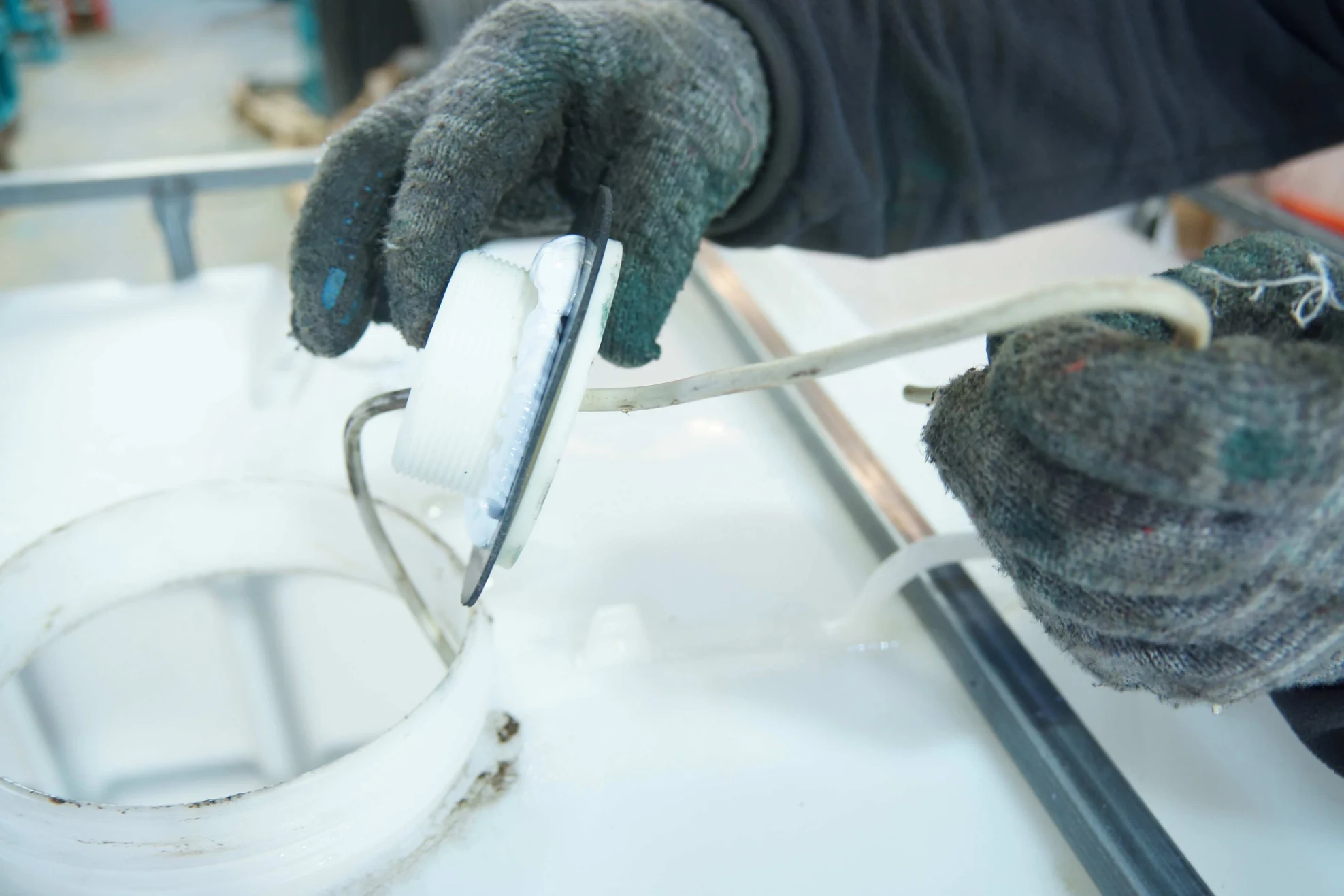

Фото 5. Подготовка фитинга с гибкой направляющей для подачи через верхнюю горловину.

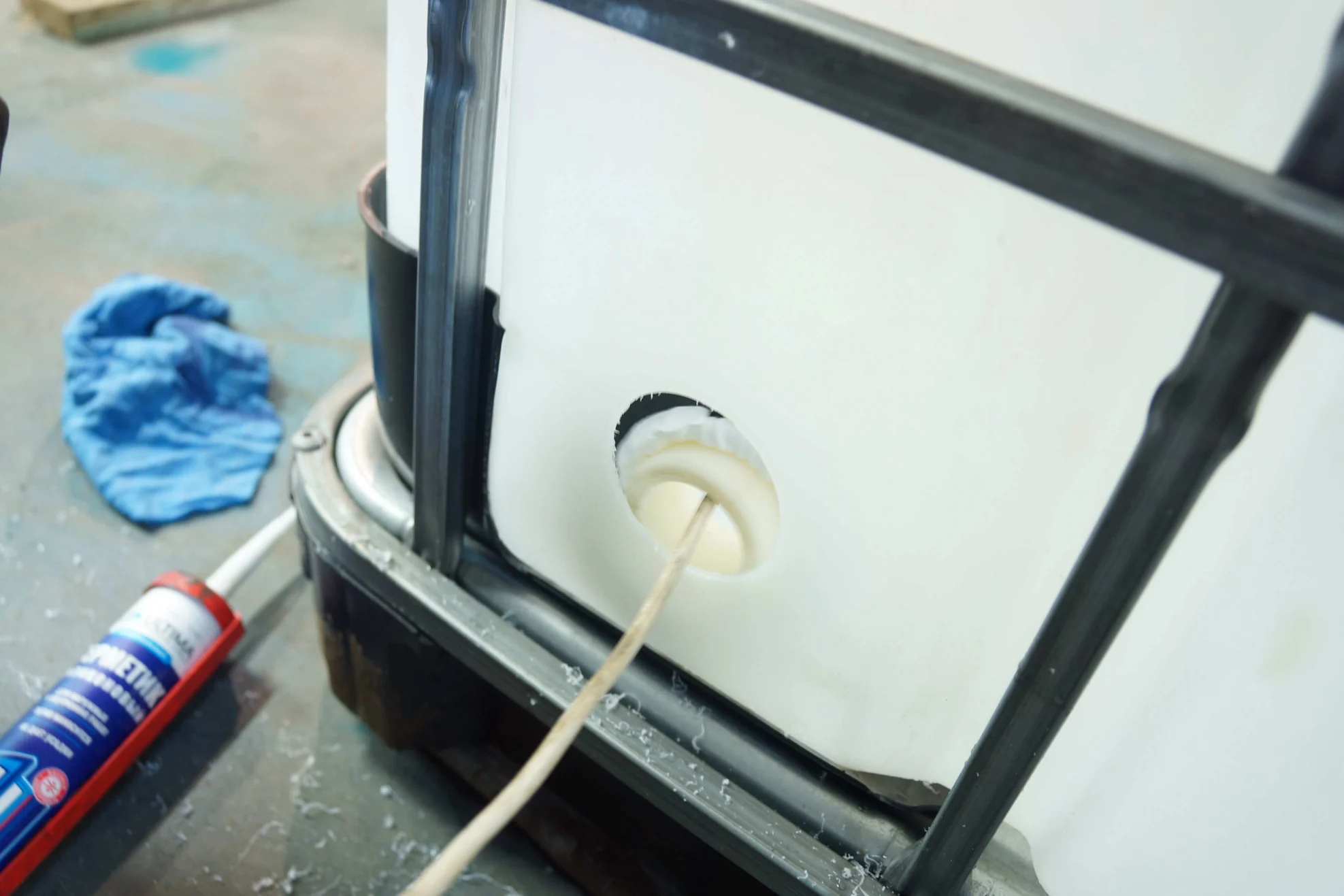

Фото 6. Вывод проходного фитинга через подготовленное отверстие.

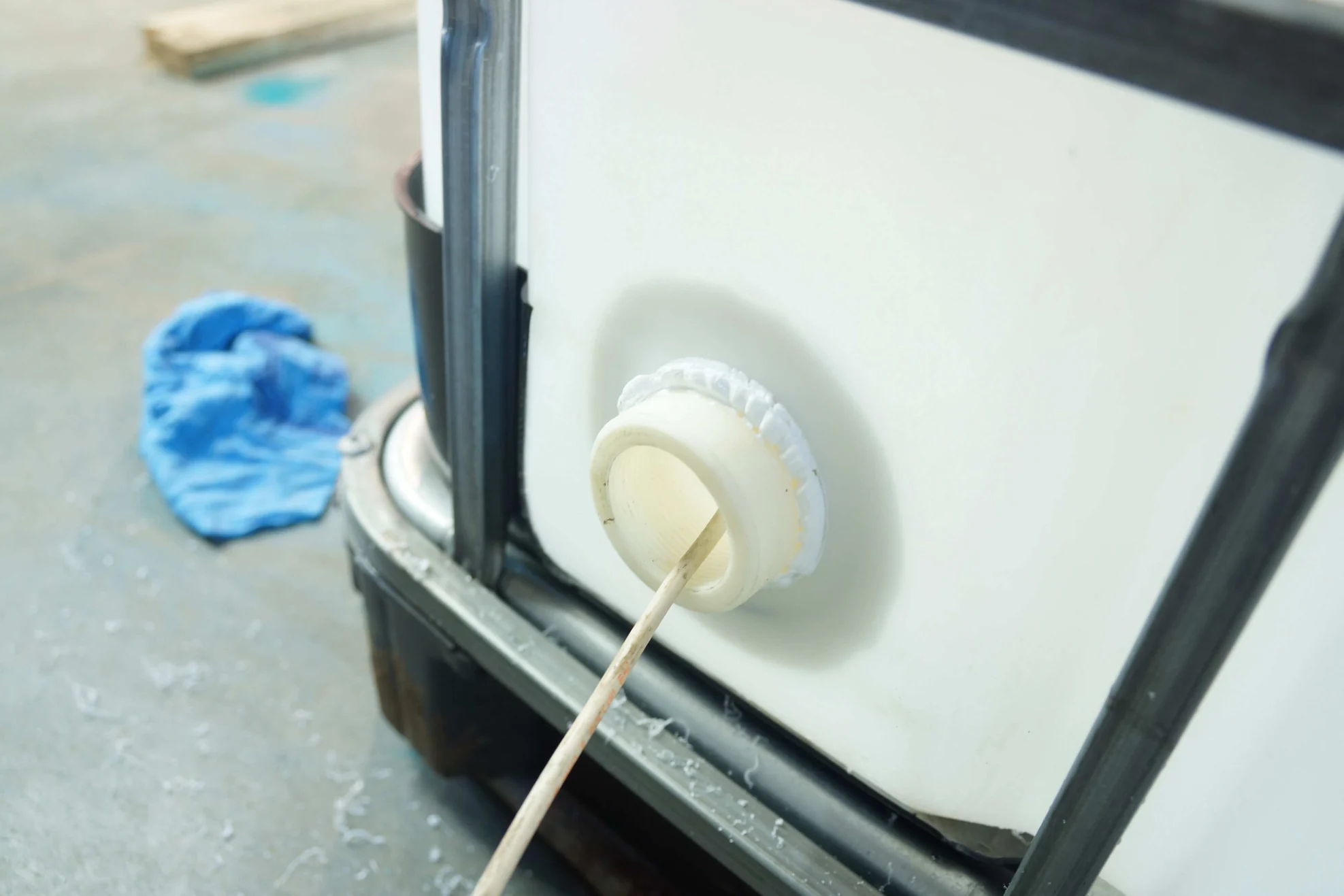

Фото 7. Проходной элемент установлен в стенку кубового бака.

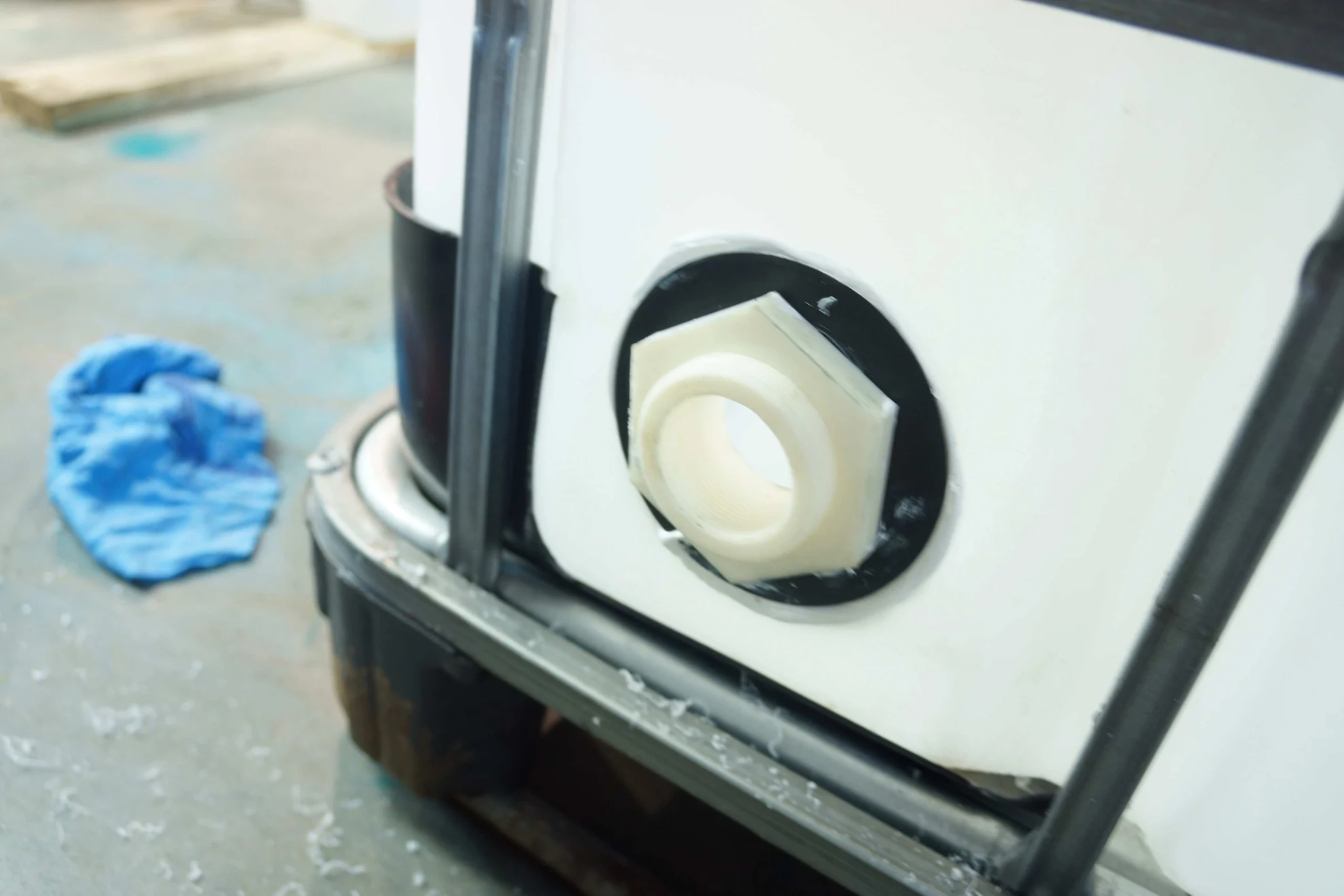

Фото 8. Наружная прокладка и прижимная гайка после сборки узла.
Шаг 5. Устанавливаем ТЭН
ТЭН вкручивают в проходной узел с предусмотренным уплотнением. Нагревательная часть должна находиться внутри свободно, не касаясь стенок и дна. До окончательной сборки проверяют совпадение резьбы, возможность демонтажа и положение рабочей зоны ниже минимального уровня жидкости.

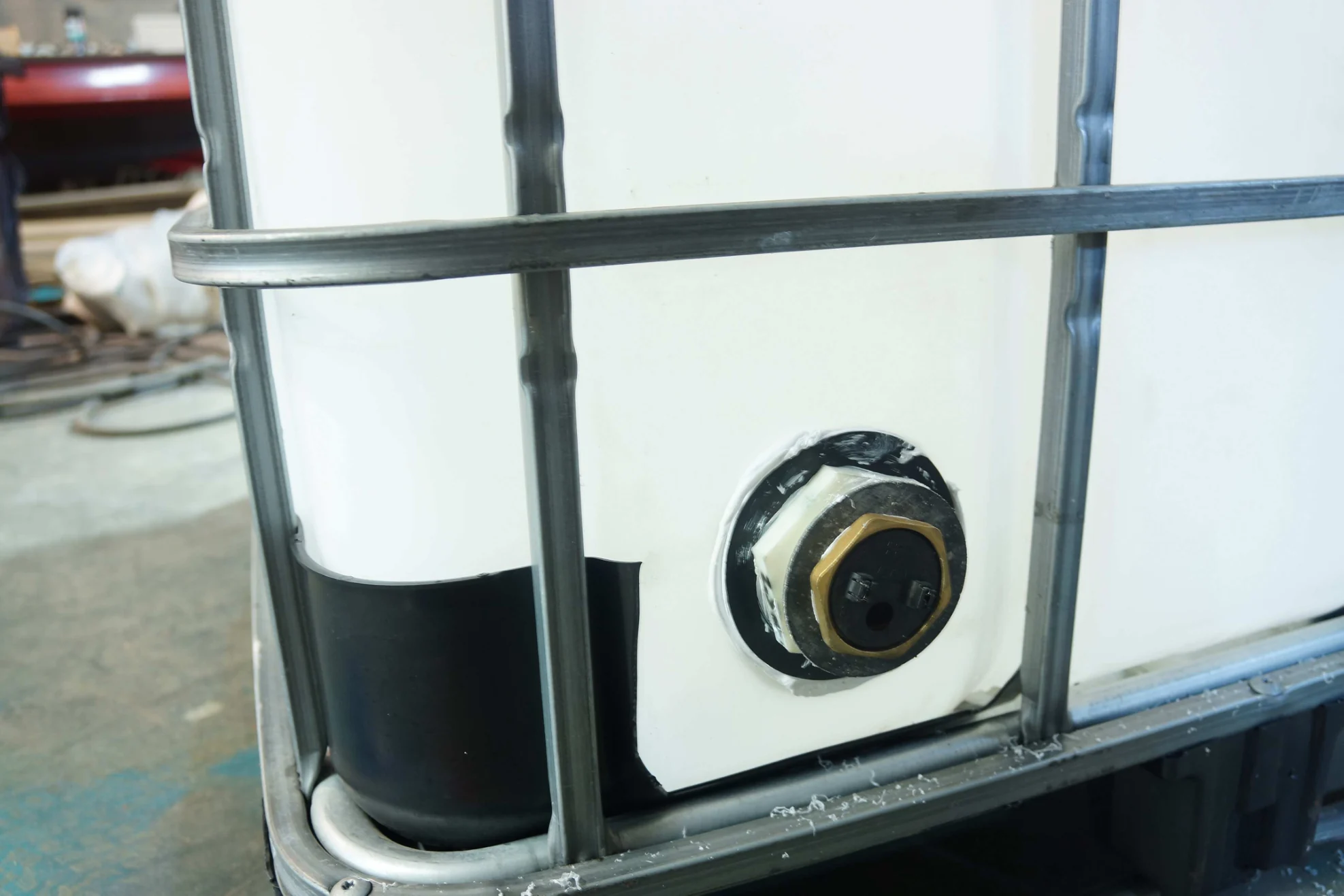

Фото 9. ТЭН установлен с наружной стороны бака.

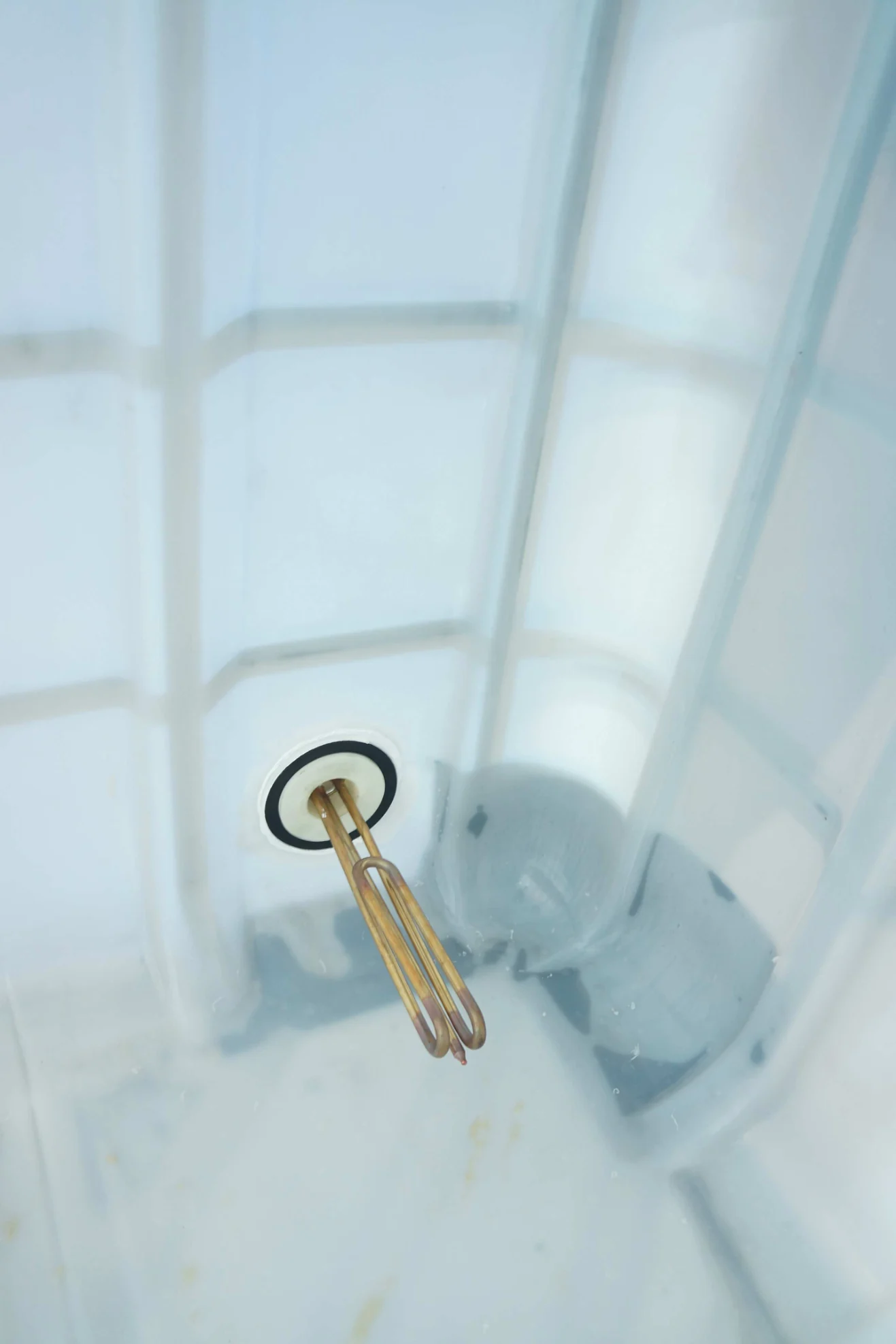

Фото 10. Положение нагревательной части внутри ёмкости.
Шаг 6. Монтируем коробку и автоматику
Контактную часть ТЭНа размещают в коробке, защищающей соединения от случайного прикосновения, пыли и брызг. Кабель заводят через гермоввод. На фотографиях показан вариант с механическим терморегулятором; конкретная схема зависит от мощности, напряжения и характеристик автоматики.

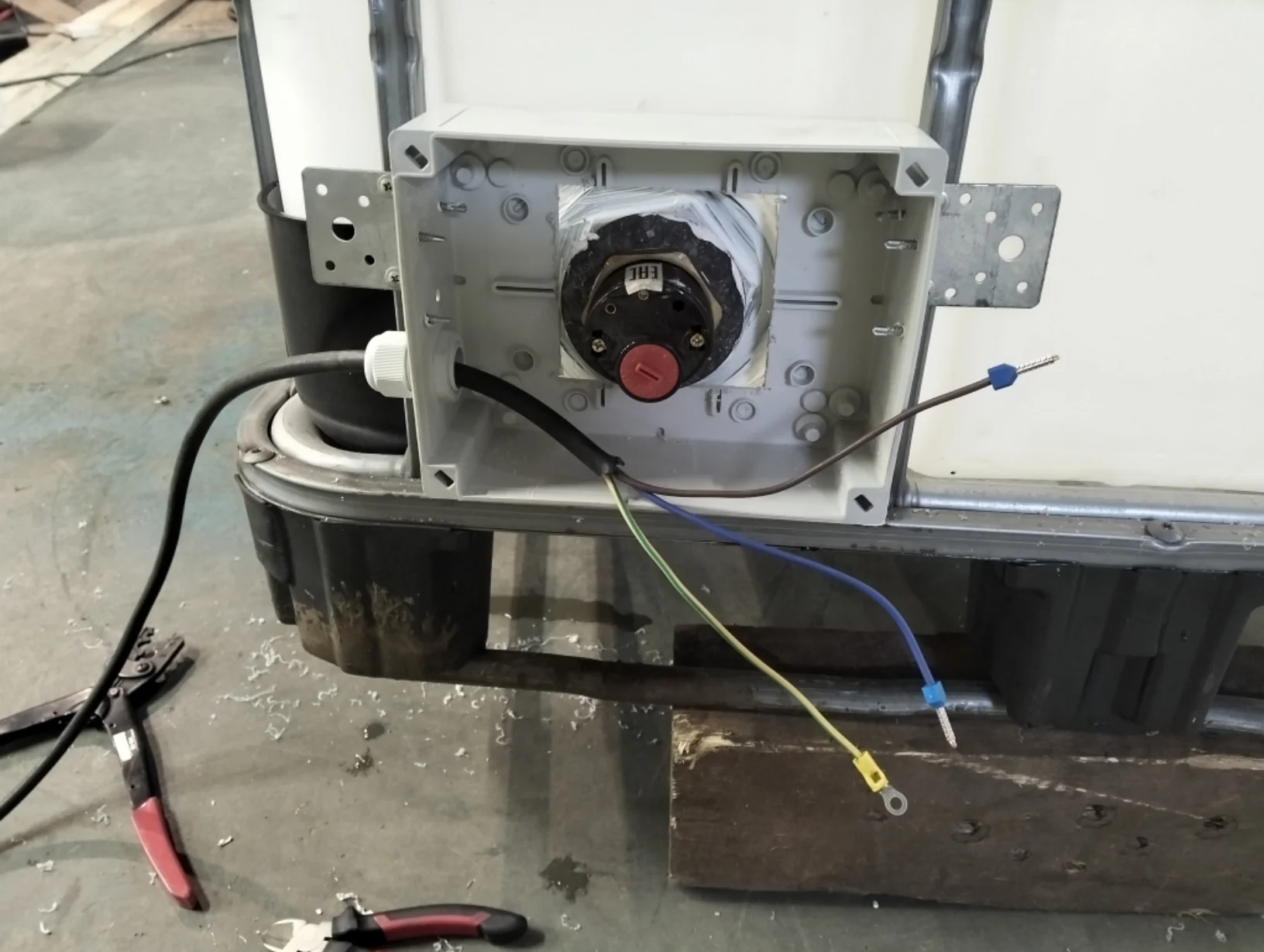

Фото 11. Монтаж защитной коробки и подготовка проводников.

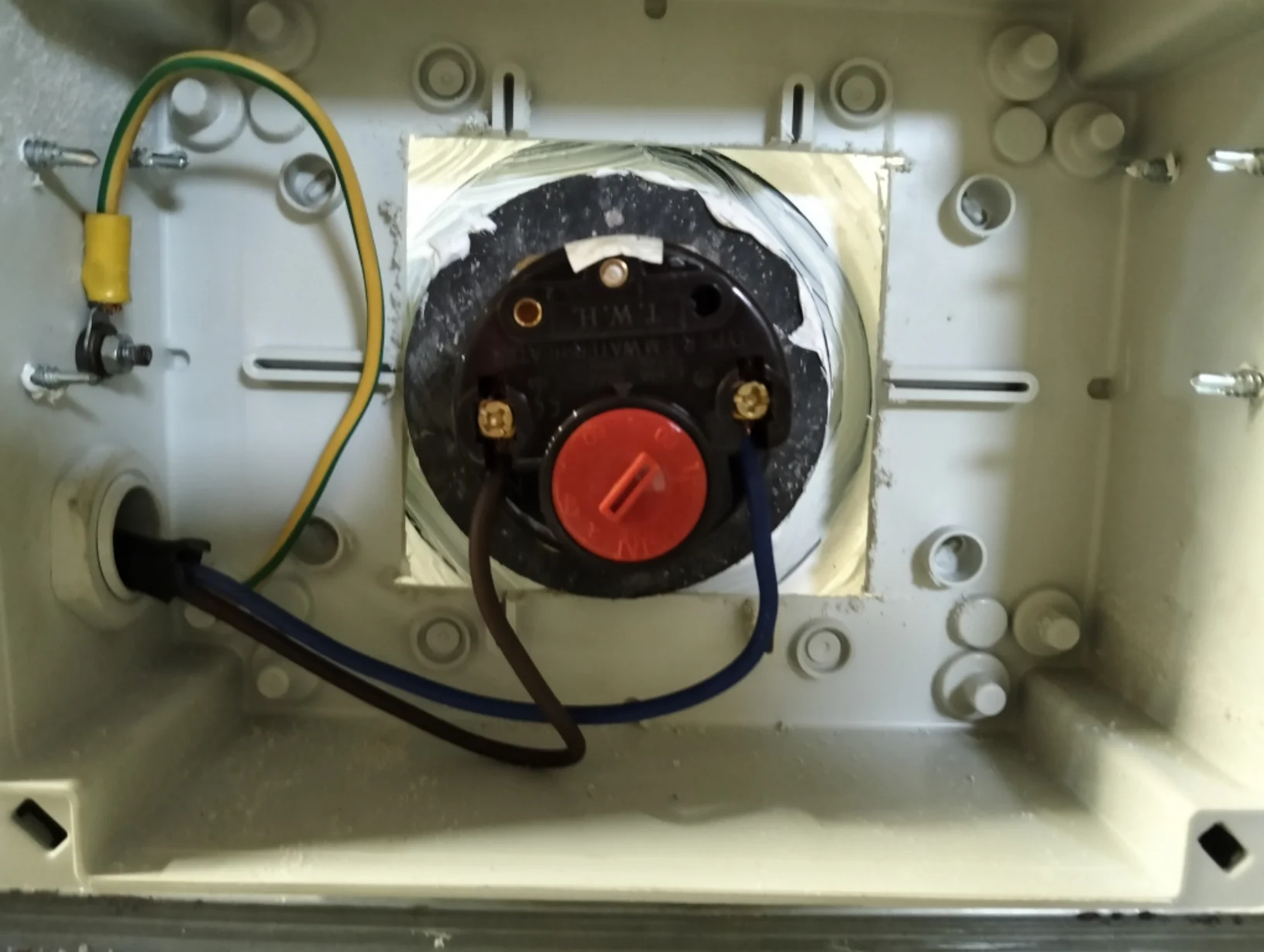

Фото 12. Подключение терморегулятора и защитного проводника.

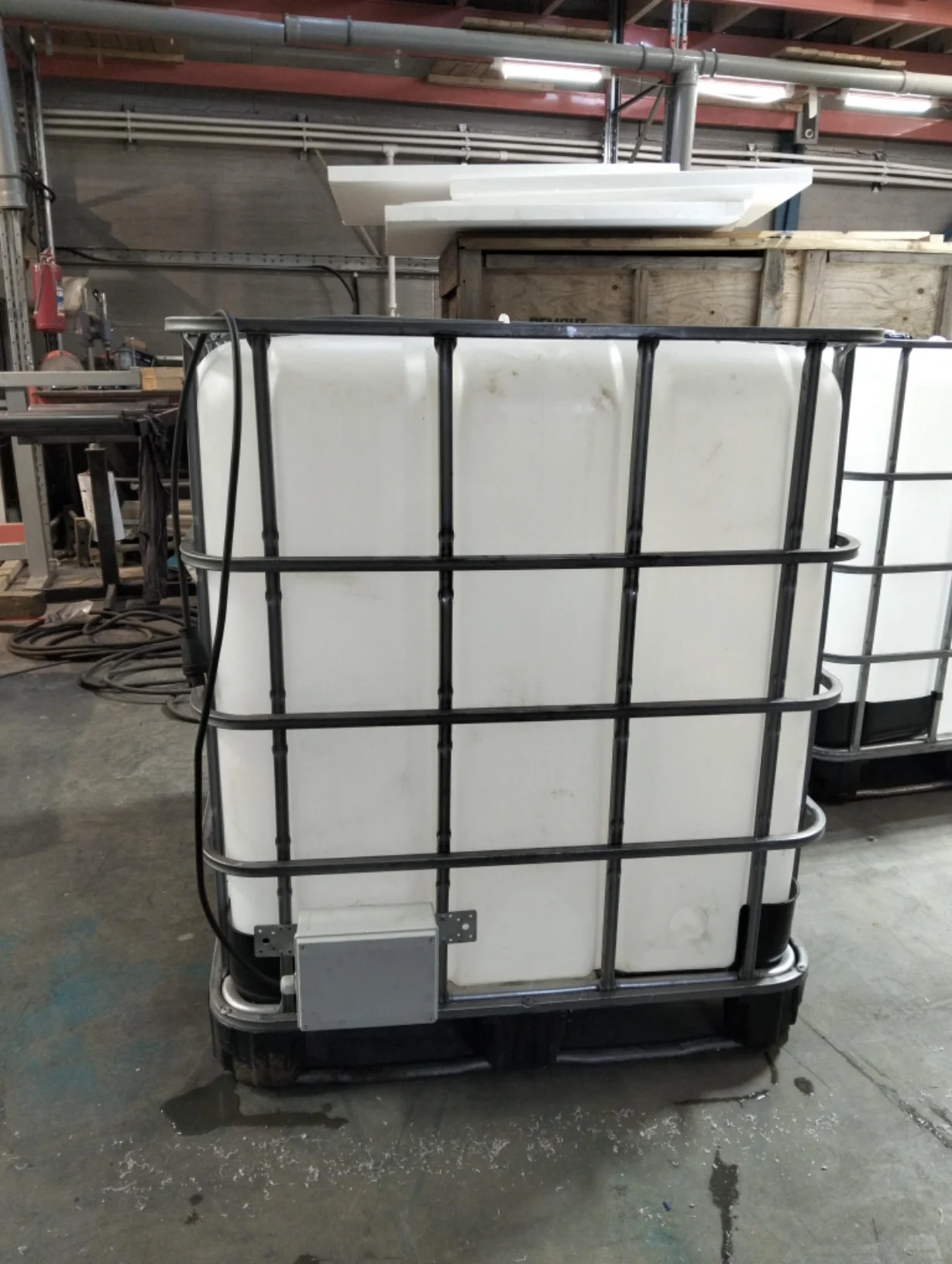

Фото 13. Готовый кубовый бак с установленной электрической коробкой.
Проверка герметичности и первый запуск
- Частично заполните бак холодной жидкостью так, чтобы место врезки оказалось под уровнем.
- Проверьте соединение на течь.
- Заполните ёмкость до рабочего уровня и повторите проверку.
- Включайте питание только при полностью погружённой рабочей части ТЭНа.
- Во время пробного нагрева контролируйте герметичность, температуру, кабель, клеммы, коробку и работу защиты.
После первого цикла нагрева и остывания узел осматривают повторно: пластик и уплотнения могут немного изменить посадку.
Что важно проверить перед заказом
Подтверждено по фотографиям: боковая врезка, проходной фитинг с прокладками, резьбовой ТЭН, механический терморегулятор и наружная защитная коробка.
Зависит от технической задачи: состав и объём жидкости, время нагрева, температуры, напряжение, мощность, материал оболочки, поверхностная нагрузка, резьба, прокладки, степень защиты коробки и защита от сухого хода.
Нужно уточнить до монтажа: совместимость материалов со средой и температурой, допустимость герметика, расчёт тока, схему автоматики и минимальный безопасный уровень жидкости.
Для пищевых продуктов, агрессивных или горючих жидкостей и составов с осадком требуется отдельный инженерный подбор.
