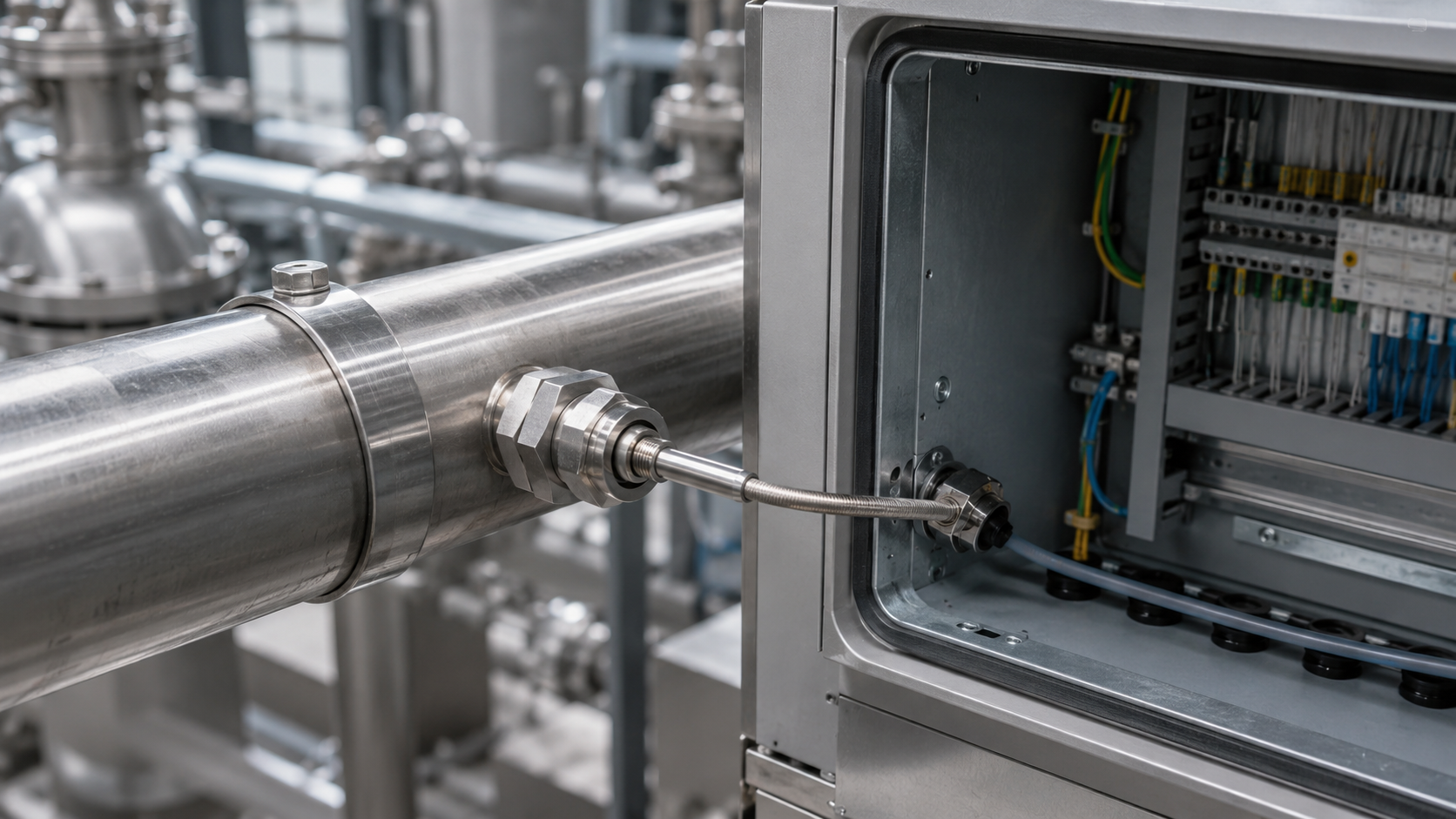

MI-кабель без лишней коробки: обновление расчёта меняет требования к шкафу, а не физику монтажа
В обновлении TraceCalc Pro 2.20 Chemelex добавил поддержку прямого подключения mineral insulated кабелей к контроллерам. На первый взгляд это всего лишь уменьшение числа соединительных коробок. На деле новость хорошо показывает, где проходит граница между полезным упрощением и опасной экономией: коробку можно убрать из схемы, только если ввод, оболочка, заземление, герметизация и обслуживание остаются полностью решёнными.
Инженерный контекст
MI-кабель ценят за минеральную изоляцию и металлическую оболочку, но именно его оконцевание требует аккуратности. Кабель должен быть защищён от механического натяжения, влага не должна попадать в узел, а оболочка — иметь предусмотренное проектом защитное заземление. Прямой ввод в шкаф сокращает количество переходных контактов, однако повышает требования к месту установки шкафа и радиусу изгиба трассы.
Что предусмотреть в проекте
Электрическая часть начинается с расчёта тока и заканчивается испытанием. После монтажа измеряют сопротивление изоляции по регламенту изготовителя, проверяют непрерывность защитного проводника, маркировку цепи и работу аварийного отключения. Контроллер выбирают не только по мощности: важны напряжение, способ коммутации, допустимый ток, датчик, контроль утечки и возможность передать аварию в верхний уровень.
Практический вывод
Практический вывод: не просите «убрать коробки» как самоцель. В ТЭН-Миасс лучше передать план трассы, тип кабеля, зону размещения шкафа, класс среды и режим обслуживания. Тогда можно сравнить прямой ввод и стандартную коробку по реальной стоимости, доступности и безопасности — именно в этих трёх параметрах скрывается ресурс линии.
Частые вопросы
Зачем контролировать ток? Чтобы увидеть отсутствие или аномалию нагрузки раньше, чем линия остынет.
Нужен ли аварийный ограничитель? Для критичных процессов — да: он должен работать независимо от основного регулирования.
