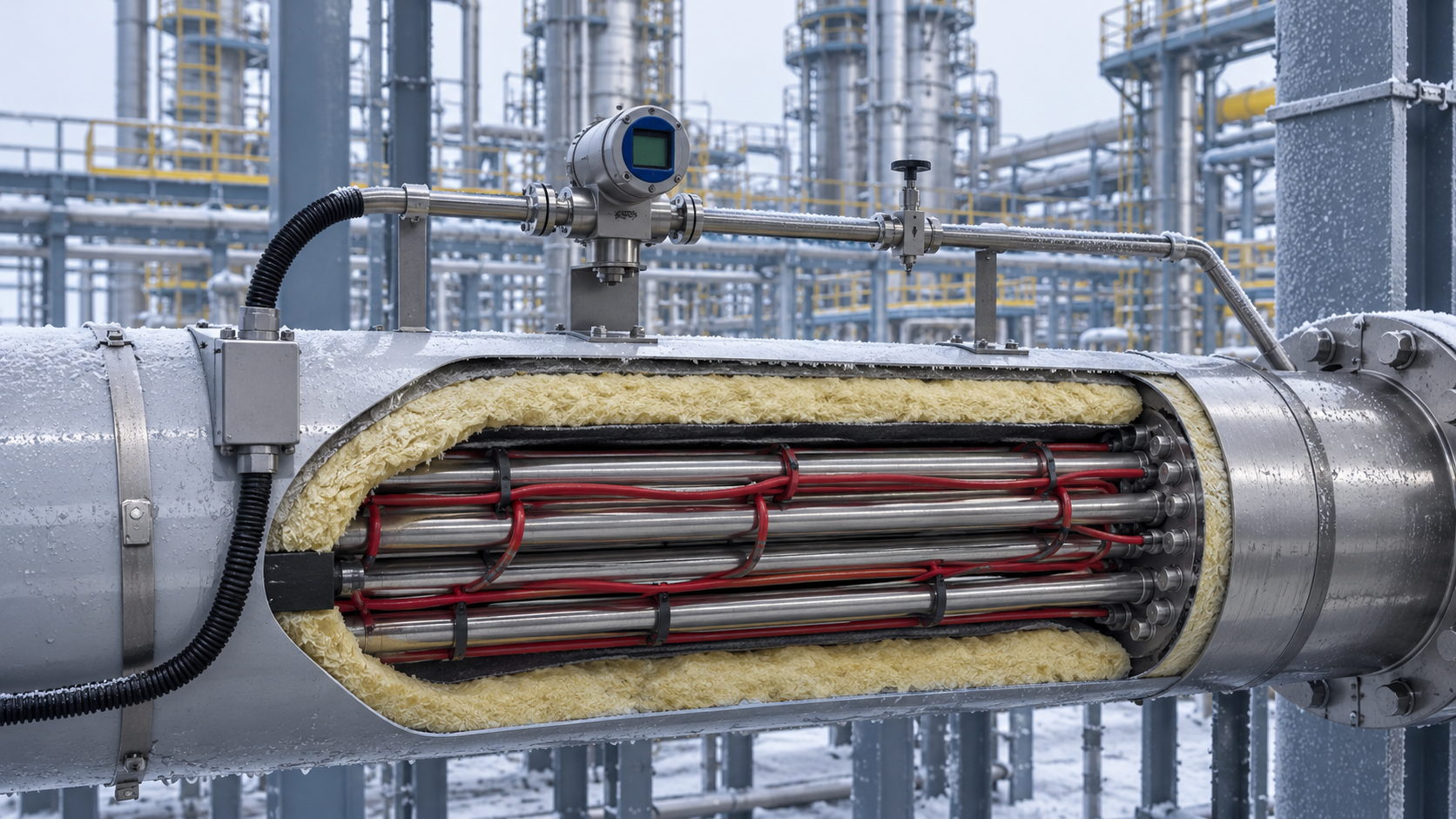

Трубный пучок с heat tracing: слабое звено переносится с кабеля на всю сборку
В июльском материале Thermon снова вывел на первый план трубные пучки — готовые сборки, где технологическая трубка, электрообогрев, изоляция и наружная защита проектируются как единый узел. Для импульсных и пробоотборных линий это особенно актуально: потеря температуры на коротком участке способна испортить показание анализатора раньше, чем оператор заметит проблему на основной установке.
Инженерный контекст
Главная инженерная мысль проста: нельзя подбирать кабель отдельно от трубки и оболочки. Диаметр линии, вязкость или конденсация продукта, минимальная наружная температура, длина и допустимое время прогрева определяют теплопотери. На длинной трассе критичны не только ватты на метр, но и качество продольной герметизации, стойкость наружного кожуха к ультрафиолету, влаге и механическому воздействию.
Что предусмотреть в проекте
Вторая зона риска — оконцевания. Место ввода кабеля, переход к коробке и вывод трубки должны оставаться доступны для осмотра. Если в пучок попадает вода, изоляция теряет расчётные свойства, а сопротивление изоляции кабеля может снижаться постепенно. После монтажа полезно фиксировать сопротивление изоляции, ток при рабочей температуре и фактическую температуру продукта: это исходная точка для последующей диагностики.
Практический вывод
Практический вывод: для наружных линий отбора проб просите не «кабель на трубу», а расчёт пучка целиком. В заявке укажите среду, давление, материал трубки, трассу, климат, требуемую температуру и тип подключения. Такой подход помогает заранее выбрать оболочку, мощность, длину секции и автоматику — вместо ремонта после первого холодного сезона.
Частые вопросы
Зачем контролировать ток? Чтобы увидеть отсутствие или аномалию нагрузки раньше, чем линия остынет.
Нужен ли аварийный ограничитель? Для критичных процессов — да: он должен работать независимо от основного регулирования.
Редакционный материал ТЭН‑Миасс · 5 августа 2026
