Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка изгиба и расположения концов под ваш образец ТЭН для каландра
- Сравните форму изгиба и расположение концов. ТЭН должен повторять контур старого, чтобы встать в пазы каландра.
- Проверьте тип и размер крепления: это может быть приварная планка, скоба или резьбовая втулка. Уточните, как деталь фиксируется.
- Посмотрите на выводы контактов: их количество (обычно два) и направление (в одну сторону или в разные). Это влияет на подключение.
- Сверьте общую длину по прямой и длину развертки. Она указана в названии. Расхождение означает, что ТЭН не встанет.
- Уточните мощность и напряжение. Эти параметры также есть в названии. Если их нет, замерьте мультиметром сопротивление (R) и посчитайте P=U²/R.

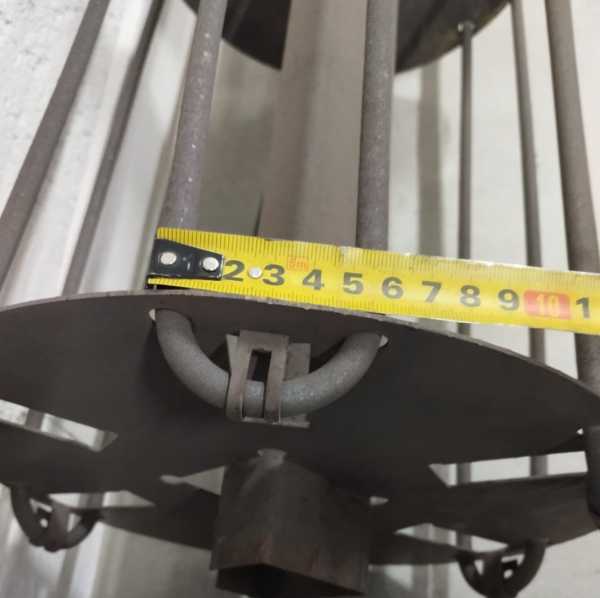

Фото старого нагревателя для гладильного каландра с трех сторон
- Фото старого ТЭН с трех сторон: общий вид, место крепления, выводы.
- Чертеж или эскиз от руки с указанием всех габаритов (длина плеч, радиус изгиба, расстояние между концами).
- Замеры длины развертки и расстояния между осями крепежных отверстий, если они есть.
- Уточните, какой тип контактных выводов нужен: штекер, клемма под винт или гладкий стержень.
- Укажите напряжение и мощность, если они отличаются от маркировки на старой детали. Если маркировка стерта, сообщите, на какое напряжение рассчитано оборудование.
- Для гладкого ТЭН без ребер: дополнительно ничего не нужно.
Изготовление ТЭН для каландра по образцу с заменой мощности или длины трубки
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубки, тип и расположение крепления, материал оболочки. Условия работы (контакт с водой, маслом, агрессивной средой) влияют на выбор стали, поэтому укажите среду, в которой работает нагреватель.
ТЭН для гладильного каландра: в каком оборудовании
Такие нагреватели ставят в гладильный каток промышленной прачечной, где они обогревают нагреваемый вал, и в парогенератор или гладильную систему, где устанавливаются в бойлере парогенератора. Также они используются в накопительных водонагревателях, размещаясь в баке через фланец или резьбовую втулку.
Вопросы
Мне нужно другое напряжение, например 220 В вместо 380 В. Вы сделаете?
Да, сделаем. Пришлите фото старого ТЭН, скажите нужное напряжение и мощность. Мы подберем сечение провода спирали.
Можно изменить длину трубки или радиус изгиба?
Да, изменим по вашему чертежу или образцу. Приложите эскиз с новыми размерами.
Подойдет ли этот ТЭН для работы в масле или в паровой среде?
Да, подберем материал оболочки под вашу среду. Укажите, с чем контактирует нагреватель (масло, пар, вода, щелочь).
У моего образца крепление на планке, а мне нужно на шпильке. Вы переделаете?
Да, сделаем любой тип крепления по вашему образцу или чертежу. Пришлите фото или эскиз крепежного узла.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
