Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает

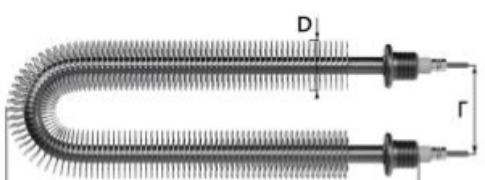

По названию «ТЭН 073А 10/3 ф.11шм14х1,5 мощность 2,5кВт» известны: обозначение 073А, типоразмер 10/3, крепление ф.11шм14х1,5 и мощность 2,5 кВт. Это одиночный трубчатый электронагреватель.
Для изготовления по образцу ещё нужны: напряжение, развёрнутая длина, холодные зоны, форма после гибки, радиусы и среда эксплуатации. Без них нельзя повторить геометрию и подобрать спираль.
Мощность из названия: 2,5 кВт. Остальные размеры снимаем со старого ТЭН.
Как снять размеры со старого ТЭН
- Обесточьте оборудование, снимите ТЭН и дождитесь, пока он остынет.
- Положите ТЭН на ровный пол или стол, не растягивая и не сжимая изгибы.
- Измерьте развёрнутую длину: мягкой рулеткой или ниткой пройдите по осевой линии трубки от одного торца до другого, повторяя все изгибы.
- Замерьте холодные зоны: по стандартному ряду производителей это A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм, F=250 мм, G=400 мм, H=630 мм. Если маркировки нет, измерьте длину прямого участка от торца до начала изгиба.
- Запишите длины всех прямых участков и дуг по отдельности, затем общую развёрнутую длину.
Развёрнутая длина одиночного ТЭН у производителей по ГОСТ 13268-88 обычно от 250 до 6300 мм.
Не измеряйте по наружной стороне изгиба: так длина получается больше. Идите по центру трубки.
Форма и гибка: как передать форму и радиус
Форму передают старым образцом, эскизом или чертежом. Лучше всего прислать сам ТЭН: с него снимают гибочный шаблон и повторяют все изгибы.
В эскизе указывайте радиусы по осевой линии трубки, а не по наружной кромке. Можно обвести контур на бумаге и поставить размеры между осями изгибов.
У производителей принято, что конец контактного стержня на изогнутом ТЭН находится на прямом участке. Для трубки 10, 13 или 16 мм это расстояние от начала изгиба должно быть не меньше 20 мм.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки
У ТЭН есть разное исполнение: для воды, для воздуха, для масла. От среды зависит материал оболочки и допустимая нагрузка на поверхность.
В каталогах производителей среду кодируют буквами: X, J, P для воды, S, T, O, K для воздуха, Z для масел. При заказе укажите, где стоял старый ТЭН: в воде, в воздухе или в масле.
Это важно для выбора оболочки.
Что прислать
- Старый ТЭН целиком, если есть возможность.
- Фото с рулеткой или линейкой рядом с ТЭН.
- Эскиз с размерами: развёрнутая длина, холодные зоны, расстояния между осями и радиусы.
- Напряжение питания. Мощность из названия: 2,5 кВт.
- Среду: вода, воздух или масло.
Главное число здесь: 2,5 кВт, остальные данные берём с вашего образца.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе элемент устанавливают в баке через боковой или нижний фланец. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине элемент встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера. Напишите, какая резьба нужна.
Можно ли на другое напряжение?
Да, по заказу делаем ТЭН на другое напряжение. Укажите нужное напряжение, под него подберём спираль.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу, чертежу или эскизу. Если маркировки нет, пришлите сам ТЭН или его точные размеры.
Как измерить развёрнутую длину?
Мягкой рулеткой или ниткой пройдите по осевой линии трубки, повторяя все изгибы. Сложите длины прямых участков и дуг, получится развёрнутая длина.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
