Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

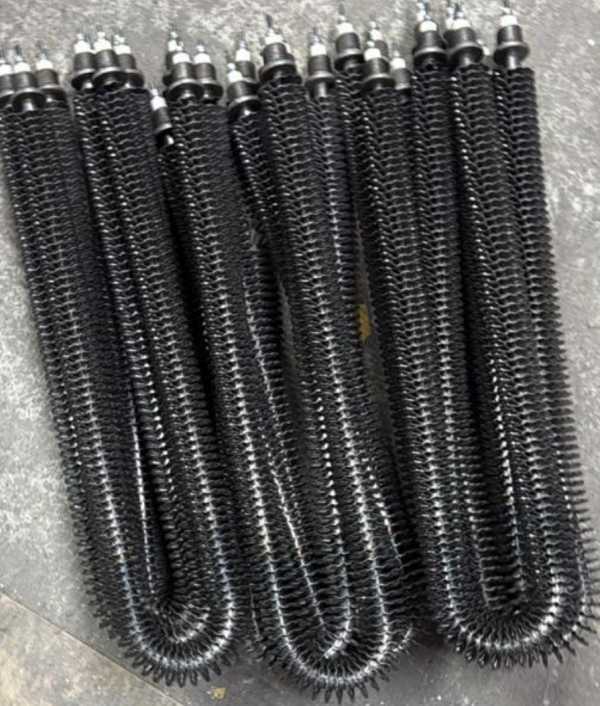

Сравните общую длину и длину ошипованной части вашего ТЭН для покрасочной камеры
- Сравните общую длину и длину ошипованной (активной) части. Измерьте по корпусу, без учёта штуцеров и контактных стержней.
- Проверьте крепление: есть ли резьба на корпусе, её шаг и диаметр, или это гладкая трубка под хомут, прижимную планку, сварку.
- Посмотрите на выводы: шпильки под гайку, плоские клеммы под винт, гибкий кабель с наконечниками. Замерьте расстояние между ними.
- Убедитесь, что форма повторяет вашу: прямая, П-образная, W-образная, изогнутая в одной плоскости или объёмная.
- Сверьте маркировку на старой детали. Если там есть буквенно-цифровой код, укажите его при заказе как есть.
Отправьте фото старого трубчатого нагревателя с трёх сторон для изготовления замены
- Фото старого ТЭН с трёх сторон: общий вид, крепление, контакты.
- Чёткие замеры длины, диаметра трубки, шага и длины резьбы (если есть), расстояния между выводами.
- Фото шильдика или маркировки покрасочной камеры, куда устанавливался нагреватель.
- Укажите, какая среда контактирует с ТЭН: воздух, вода, масло или агрессивный состав. Это важно для выбора материала трубки и наполнителя.
- Если меняете не по образцу, а под другую задачу, напишите желаемую мощность, рабочее напряжение, способ крепления и длину.
Изменим форму изгиба и длину активной зоны под задачу покрасочной камеры
Мы делаем по образцу, фото, чертежу. По заказу меняем форму изгиба, длину активной зоны, тип и расположение выводов, мощность, напряжение, материал оболочки. Для этого пришлите новую схему или опишите условия работы: среда, температура, способ монтажа.
Где применяют ТЭН для покрасочной камеры
Такие нагреватели ставят в камерах полимеризации порошковой покраски. Нагреватель устанавливают в отдельном тепловом блоке, пристыкованном к камере снаружи, либо в боковых стенках камеры с теплоотражающими экранами. Также нагреватели применяют в накопительных и проточных водонагревателях, в стиральных и посудомоечных машинах, в духовых шкафах и микроволновых печах с грилем.
Вопросы
Можно ли сделать такой же ТЭН на напряжение 380 В вместо 220 В?
Да, сделаем. Пришлите желаемую мощность и фото старого нагревателя для повторения формы и крепления.
Подойдёт ли эта модель, если у меня другое расстояние между штуцерами?
Мы изменим длину и изгиб под ваше крепление. Приложите чертёж или замеры посадочных мест.
Сделаете из нержавейки для агрессивной среды в камере?
Да, по заказу меняем материал трубки. Укажите состав среды и температуру в рабочей зоне.
Можно ли изменить длину выводов или поставить клеммы вместо шпилек?
Да, сделаем. Отправьте фото старого ТЭН с указанием нужного типа контакта и расстояния между ними.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
