Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 230 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 600 Вт; можно меньше или больше, примерно от 360 Вт до 840 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

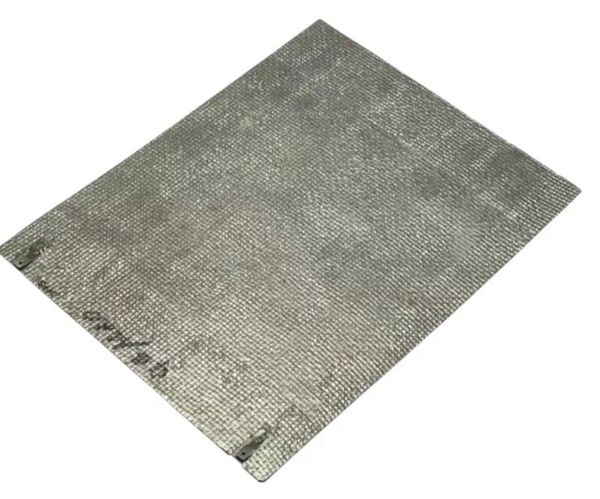

По названию «ПЭН 600W 310*230мм для духовки Мечта» мы знаем:
- Мощность 0,6 кВт (600 Вт)
- Габаритные размеры после гибки - 310×230 мм (это не развёрнутая длина, а внешний контур)
- Назначение - духовка модели «Мечта»
Чего в названии нет и нужно снять со старого нагревателя:
- Развёрнутая длина прямой трубки до гибки
- Диаметр оболочки (у производителей встречается от 6,5 до 10 мм для таких духовок)
- Длина холодных зон на концах (участки без нагрева)
- Форма гибки (П-образная, W-образная, рамная)
- Напряжение (по ГОСТ для бытовых приборов чаще 220 В, но бывает 127 В)
- Материал оболочки (для воздуха - углеродистая сталь, для контакта с жиром - нержавейка)
- Тип крепления: резьба штуцера, фланец или отверстия под винты
Без этих данных мы не сделаем точную копию. Главный размер для изготовления - развёрнутая длина трубки до гибки.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Снимите старый ТЭН из духовки. Осторожно, не повредите трубку.
- Измерьте развёрнутую длину. Если ТЭН не сломан - распрямите его (или измерьте гибкой рулеткой по контуру). Если сломан - сложите куски вместе и замерьте общую длину от кончика до кончика.
- Определите холодные зоны. На концах трубки есть участки, где нет нагрева (обычно 40 - 65 мм по ГОСТ). Замерьте расстояние от торца трубки до начала видимого нагрева (или до ближайшего изгиба). У производителей длина холодной зоны обозначается буквой: A=40 мм, B=65 мм, C=100 мм.
- Замерьте форму после гибки. Положите старый ТЭН на лист бумаги, обведите контур карандашом. Отметьте радиусы изгибов - их можно измерить по внутренней стороне гиба.
Не отрезайте контактные стержни - по ним мы определим диаметр и длину заделки.
Форма и гибка: как передать форму и радиус
Сделайте одно из двух:
- Шаблон из проволоки - возьмите мягкую проволоку (медную или алюминиевую), повторите форму старого ТЭН точно по контуру. Приложите к листу и обведите.
- Фото с линейкой - сфотографируйте старый ТЭН сверху, положив рядом линейку. Важно, чтобы камера была строго перпендикулярно плоскости нагревателя.
Радиус гиба - расстояние от центра изгиба до внутренней стороны трубки. Если не можете замерить - укажите в примечании «радиус по образцу».
Развёрнутая длина - главный параметр. Ошибка в 1 см даст мощность не 0,6 кВт, а другую.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: вода, воздух, масло
Ваш ТЭН работает в воздухе духовки. По ГОСТ для воздуха спокойного до 450°C применяют углеродистую сталь (код S, удельная мощность до 2,2 Вт/см²). Если духовка работает с паром или жиром - нужна нержавеющая сталь (код T, до 5,0 Вт/см²).
В каталогах производителей материал оболочки привязан к среде:
- Воздух спокойный - сталь углеродистая или нержавеющая (если температура выше 450°C)
- Масло, жир - код Z, только углеродистая сталь
- Вода - медь, латунь, нержавейка (коды X, J, P)
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки - уточните среду.
Что прислать
Для заказа точной копии отправьте:
- Развёрнутую длину в мм
- Диаметр трубки в мм
- Длину холодных зон на каждом конце
- Эскиз формы (рисунок, фото с линейкой или шаблон из проволоки)
- Напряжение (220 В или другое)
- Материал оболочки (если знаете) или просто напишите «духовка Мечта»
Если маркировки на старом ТЭН нет - это нормально. Делаем по образцу, достаточно снять размеры.
Где применяют такие нагреватели
Такие нагреватели ставят в духовых шкафах, мини-печах настольных и аэрогрилях. В духовом шкафу нагреватель располагается на задней или боковых стенках камеры сверху и снизу. В настольной мини-печи элементы находятся сверху и снизу камеры и включаются раздельно или вместе. В аэрогриле нагреватель имеет кольцевую форму и установлен вокруг вентилятора в съёмной крышке.
Вопросы
Можно ли поставить этот ТЭН в другую среду, например, в воду?
Нет, ТЭН для воздуха (код S или T) рассчитан на меньшую удельную мощность. В воде он перегреется и выйдет из строя. По заказу сделаем ТЭН для другой среды - укажите назначение.
Можно ли на другое напряжение, например, 380 В?
Да, по заказу меняем напряжение. Мощность 0,6 кВт сохранится, но изменится сопротивление спирали. Уточните нужное напряжение при заказе.
Можно ли другую резьбу штуцера?
Да. Если на старом ТЭН резьба не подходит - скажите новый размер (диаметр и шаг). По заказу изготовим с другой резьбой или без неё.
Можно ли сделать по старому образцу без маркировки?
Да. Если маркировка стёрлась или отсутствует - достаточно прислать размеры и эскиз. Делаем по образцу.
