По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 400 В; можно на 380 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | в этом товаре Ф4; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Параметры для проверки вашей детали
- Сверьте активную длину (1920 мм) и общую длину с трубкой в вашем ТЭНе.

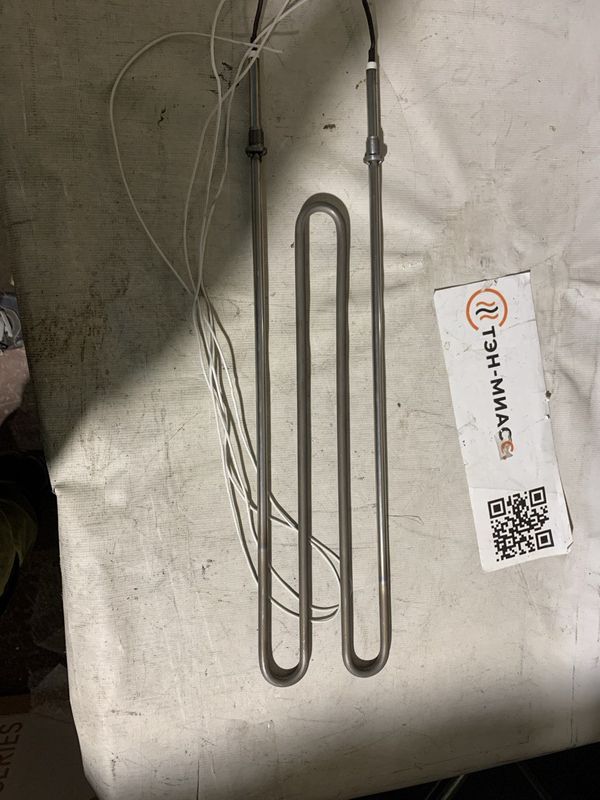

- Сравните форму изгиба, расположение и тип крепления по названию ТЭН 200 А10/4,0 S400 Ф4 нерж(эскиз).
- Проверьте присоединительные выводы: длина и наличие термоусадки (1,5*400ммПРКА).
- Убедитесь, что мощность 4 кВт и напряжение 400 В соответствуют вашим требованиям.
- Сопоставьте расчётный ток 10 А и сопротивление 40 Ом с характеристиками вашего оборудования.
Что необходимо прислать для изготовления
- Фото старого ТЭНа с чётким отображением формы изгиба и всех изгибов.
- Чертеж или эскиз с указанием размеров (общая длина, активная длина, расстояние между выводами).
- Размер и тип крепления или фланца, указанные в названии (Ф4).
- Условия среды, где будет работать нагреватель (агрессивность, температура, тип жидкости или газа).
- Данные по термоусадке: длина 400 мм, диаметр 1,5 мм, маркировка ПРКА.
- Рабочее напряжение и требуемую мощность, если они отличаются от расчётных.
Если нужна модификация под вашу задачу
Делаем по образцу, фото, чертежу. По заказу меняем длину активной части, мощность, напряжение, материал оболочки, тип и расположение крепления, а также длину и сечение выводов. Для изменения достаточно прислать старый образец с пометками или техническое задание.
Где применяют такие нагреватели
Такие нагреватели ставят в термоупаковочных и термоусадочных туннелях. В термоупаковочном туннеле они располагаются в виде кварцевых трубчатых нагревательных элементов по периметру рабочей камеры. В термоусадочном туннеле нагреватели устанавливаются в камере над и под конвейером.
Вопросы
Мне нужно напряжение 220 В, а не 400 В. Вы сделаете такой ТЭН?
Да, сделаем. Пришлите ваш образец или чертёж с указанием рабочего напряжения 220 В и требуемой мощности.
У меня другая длина крепления, чем Ф4. Можно изменить?
Да, изменим крепление по вашему образцу или чертежу. Приложите фото или размеры нужного фланца.
Нагреватель будет работать в масле, а не в воздухе. Подойдёт нержавейка?
Да, сделаем из подходящего материала под вашу среду. Укажите тип жидкости или газа при заказе.
Можно ли уменьшить активную длину с 1920 мм до 1500 мм?
Да, изготовим с другой активной длиной. Пришлите эскиз с новыми размерами.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
