Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 15 Вт; можно меньше или больше, примерно от 9 Вт до 21 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 24 В; можно на 12, 36, 48 В, переменный или постоянный ток |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
60×40 см и 2,5 мм: что известно, а что нужно уточнить

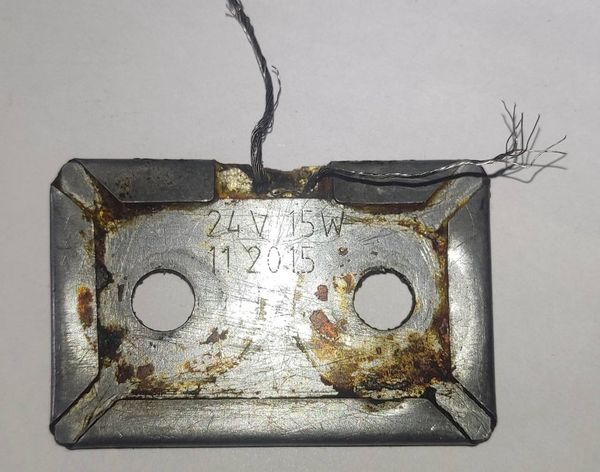

В названии указаны 60×40 см, толщина 2,5 мм, напряжение 24 В и мощность 15 Вт. Этого недостаточно, чтобы определить конструкцию, материал оболочки и присоединение.
- В готовом расчёте мощность указана как 0,01 кВт. Для заказа нужно сверить, какое значение мощности требуется.
- Не указаны среда нагрева, форма элемента, размеры выводов и способ крепления.
Без чертежа, эскиза или образца нельзя подтвердить взаимозаменяемость только по названию.
Вода, воздух или масло: среда определяет оболочку
Материал оболочки и допустимая нагрузка зависят от среды. В каталогах производителей для воды встречаются медь, латунь или нержавеющая сталь, для масел и жиров - углеродистая сталь, для воздуха - разные стали в зависимости от условий нагрева.
Это общие данные о типе ТЭН, а не характеристика данного товара. Уточните, где и как будет работать элемент: в воде, масле или воздухе.
Как снять размеры старого ТЭН: длина, холодные зоны, изгиб
Если старый элемент трубчатый, снимите размеры и сделайте эскиз:
- Укажите развёрнутую длину по осевой линии трубки, от конца до конца.
- Отметьте участки у выводов, которые не должны нагреваться, и измерьте их отдельно.
- Нарисуйте форму после гибки, укажите размеры между прямыми участками и изгибами. Не выпрямляйте элемент для измерения.
Размеры только по внешнему контуру изгиба не заменяют развёрнутую длину.
Подключение к 24 В и ток 0,62 А
Для подбора указаны напряжение 24 В, ток 0,62 А и сопротивление в рабочем режиме 38,4 Ом. Тип питания, переменный или постоянный ток, следует сверить со схемой или документацией на элемент.
Подключайте к источнику 24 В, не к сети 220 В. Значение мощности в названии и готовом расчёте различается: 15 Вт и 0,01 кВт.
Что прислать для подбора замены
Делаем по чертежу, эскизу, образцу. Приложите:
- Фото старого элемента и его маркировки, если она есть;
- Размеры, форму и расположение выводов;
- Среду нагрева и условия установки;
- Требуемые напряжение и мощность.
По заказу меняем резьбу штуцера, если она предусмотрена конструкцией и согласованы её размер и параметры.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и парогенераторах для гладильных систем.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Как измерить развёрнутую длину?
Для трубчатого ТЭН измерьте длину по осевой линии трубки от конца до конца, включая изгибы. Отдельно отметьте холодные участки у выводов.
Можно ли поставить элемент в другую среду?
Не обязательно: материал оболочки и исполнение зависят от среды. До замены нужно согласовать условия работы и конструкцию.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу, образцу. Передайте сам элемент или эскиз с размерами и данными о подключении.
Можно ли сделать другую резьбу штуцера?
По заказу меняем резьбу штуцера. Укажите требуемый размер и параметры резьбы.
