Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что скрыто в названии и чего не хватает

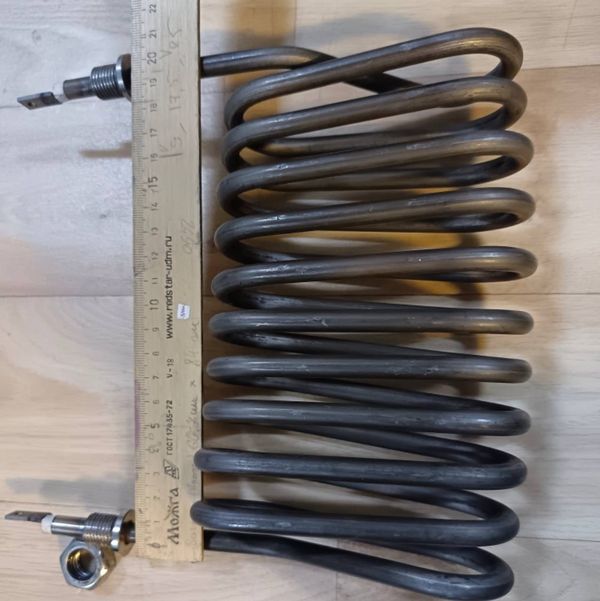

В названии есть назначение «для шпарчана, санитарный забой», мощность 4 кВт и напряжение 380 В. Это трубчатый электронагреватель (ТЭН) по ГОСТ 13268-88. Название даёт электрические параметры, но не даёт геометрию.
Для изготовления не хватает:
- Диаметра оболочки
- Развёрнутой длины
- Формы (прямой, изогнутый, U-образный, W-образный и т.д.)
- Типа штуцера и резьбы
- Длины контактных стержней
- Материала оболочки
Делаем по чертежу, эскизу или образцу. Без геометрии изготовить невозможно.
Подключение на 380 В и расчётный ток
Напряжение этого ТЭН: 380 В. По готовому расчёту ток составляет 10,53 А. Это рабочий ток при подаче номинального напряжения.
В каталогах производителей одиночные ТЭН на 380 В для трёхфазной сети включают в схему «треугольник» (между двумя фазами). При сборке нескольких ТЭН в блок нужен автомат и провод, рассчитанные на этот ток.
Проверьте, что сеть имеет напряжение 380 В, а защита и проводка соответствуют току 10,53 А.
Проверка мультиметром: сколько должно быть на экране
Сопротивление в рабочем режиме этого ТЭН по расчёту равно 36,1 Ом. Мультиметр в холодном состоянии покажет значение, близкое к этому, но чуть меньше: сопротивление спирали растёт при нагреве.
Как проверить:
- Обесточьте ТЭН.
- Щупы мультиметра на два контактных стержня.
- Смотрите показания: около 36 Ом - цепь в норме.
- Один щуп на стержень, второй на оболочку. В режиме прозвонки мультиметр должен показать обрыв. Это проверка отсутствия пробоя на корпус.
Главный ориентир исправности: 36,1 Ом в рабочем режиме.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать радиус и изгибы
ТЭН может быть прямым или гнутым. В каталогах производителей встречаются формы: U-образная, W-образная, Z-образная, кольцевая и другие. У каждого изгиба есть радиус по средней линии и угол.
Конец контактного стержня на изогнутом ТЭН у производителей находится только на прямом участке. Минимальное расстояние от начала изгиба зависит от диаметра оболочки: в каталогах указывают не менее 20 мм для диаметров 10-16 мм.
Чтобы правильно повторить форму:
- Снимите размеры с образца
- Укажите радиусы всех изгибов
- Отметьте плоскость каждого изгиба
Лучше всего прислать образец или подробный чертёж с размерами. По одному словесному описанию точно повторить форму нельзя.
Что прислать для заказа
Для изготовления этого ТЭН (4 кВт, 380 В) нужно:
- Чертёж или эскиз с указанием:
- Общей и развёрнутой длины
- Диаметра оболочки
- Расстояний между осями и концами
- Радиусов изгибов и углов
- Тип крепления: штуцер, резьба (например, G1/2, M16 - укажите свой)
- Длина контактных стержней (или расстояние от конца оболочки до крепёжного отверстия)
- Материал оболочки (если не указан, уточните среду)
- Назначение: вода, масло, воздух - для выбора материала и удельной мощности
Если есть старый ТЭН, пришлите его. Мы снимем все размеры и сделаем по образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере ТЭН монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он располагается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли сделать оболочку из нержавейки?
Да, по заказу меняем материал оболочки. У производителей для воды применяют нержавеющую сталь, если среда кислая или щелочная.
Можно ли поставить другую резьбу штуцера?
По заказу меняем тип штуцера и резьбы. Укажите нужный стандарт в заявке.
Можно ли использовать этот ТЭН в другой среде, не для шпарчана?
ТЭН делаем по чертежу, эскизу или образцу. Для другой среды уточните её состав и температуру: от этого зависит материал оболочки и допустимая мощность.
Как измерить развёрнутую длину изогнутого ТЭН?
Измерьте по средней линии: длину прямых участков плюс длину дуг по радиусу. Если сложно, пришлите образец - мы измерим сами.
