Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 800 Вт; можно меньше или больше, примерно от 480 Вт до 1,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что даёт название и чего в нём не хватает
Из названия этого ТЭН для дымогенератора известны четыре параметра:
- Мощность: 0,8 кВт (расчётный ток 2,11 А, сопротивление в работе 180,5 Ом)
- Напряжение: 380 В
- Резьба штуцера: М12×1,75
- Назначение: дымогенератор (нагреватель воздуха)
Для изготовления по чертежу не хватает главных размеров: диаметра оболочки, развёрнутой длины, длины холодных зон (контактных стержней в заделке), формы гибки и радиусов изгиба. Без них ТЭН не сделать. Размеры снимают со старого образца.
Среда и материал оболочки: для чего этот ТЭН
Дымогенератор - среда воздух спокойный или с небольшой циркуляцией. У производителей в каталогах для такой среды применяют оболочку из углеродистой стали (код S по ГОСТ 13268-88, предельная удельная мощность 2,2 Вт/см²). Это стандартный выбор для ТЭН, работающих в воздухе до 450°C.
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки на нержавеющую сталь (код T - для воздуха свыше 450°C).
Не используйте этот ТЭН в воде, масле или агрессивных жидкостях - для каждой среды у производителей свои коды и материалы оболочки.
Форма и гибка: как передать конфигурацию
ТЭН для дымогенератора может быть прямым, П-образным, W-образным или любой другой формы - всё зависит от места установки в корпусе.
Чтобы мы повторили форму точно:
- Нарисуйте эскиз от руки с указанием радиусов изгиба и расстояний между осями

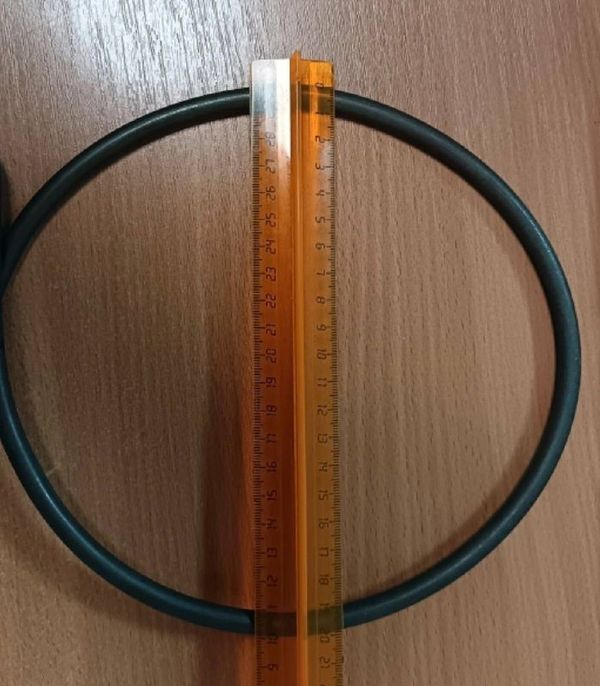

- Сфотографируйте старый ТЭН рядом с линейкой
- Обведите контур на бумаге или картоне
Радиус гибки - не менее 20 мм для диаметра оболочки 10 - 16 мм (по ГОСТ 13268-88).
Как снять размеры со старого ТЭН: пошаговая инструкция
- Отключите старый ТЭН от сети и полностью остудите.
- Измерьте развёрнутую длину - это полная длина трубки, если её выпрямить. Проще измерить гибкой рулеткой по контуру ТЭН.
- Замерьте холодные зоны - расстояние от конца контактного стержня до начала активной части (там, где трубка греет). У производителей стандартные длины холодных зон: 40, 65, 100, 125, 160 мм (коды A - E по ГОСТ).
- Запишите диаметр оболочки (штангенциркулем) и диаметр резьбы штуцера (у этого ТЭН - М12×1,75).
- Сфотографируйте форму с двух-трёх сторон, положив рядом линейку.
Главные цифры для заказа: развёрнутая длина, диаметр оболочки, длина холодных зон. Остальное - мощность 0,8 кВт и напряжение 380 В - уже есть в названии.
Что прислать для заказа
Чтобы мы изготовили ТЭН по вашему старому образцу, пришлите:
- Фотографии старого ТЭН с линейкой (общий вид, резьба, контактные стержни)
- Эскиз с размерами: развёрнутая длина, расстояния между осями, радиусы изгибов
- Диаметр оболочки (если не стёрт - измерьте штангенциркулем)
- Длину холодных зон (от конца стержня до начала греющей части)
Делаем по чертежу, эскизу, образцу. По заказу меняем длину холодных зон, диаметр оболочки, материал, резьбу штуцера.
Где применяют такие нагреватели
Такие нагреватели ставят в парогенераторах и гладильных системах, где нагреватель встроен в бойлер парогенератора. Также они используются в накопительных водонагревателях, где элемент устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу - пришлите фото и эскиз с размерами, мы изготовим копию.
Можно ли поставить этот ТЭН в другую среду, например в воду?
Нет, этот ТЭН рассчитан на воздух (дымогенератор). Для воды нужен другой код среды и материал оболочки - закажите отдельно с указанием среды.
Можно ли сделать оболочку из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь.
Можно ли сделать другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера на нужную - укажите диаметр и шаг резьбы.
