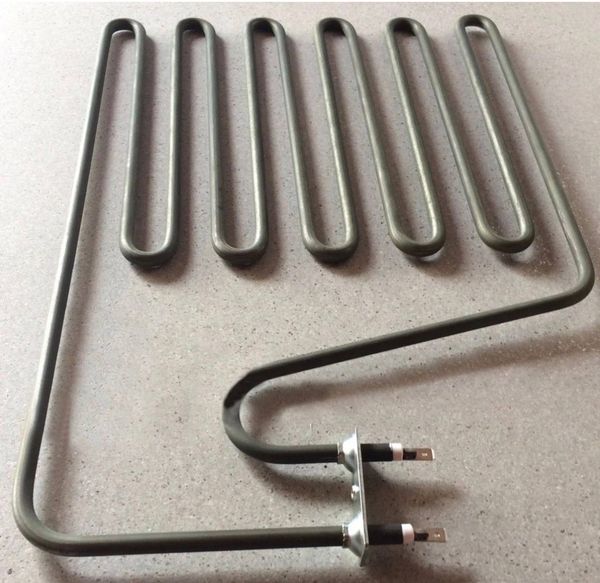

Тэн для электрокаменки на 2,5 кВт

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия этого ТЭН и чего не хватает для изготовления

Из названия «Тэн для электрокаменки на 2,5 кВт» мы знаем только мощность - это 2,5 кВт. Также понятно назначение: он работает в воздушной среде внутри электрокаменки (сауны или бани). Чтобы запустить производство, не хватает главных размеров: развёрнутой длины, диаметра оболочки, длины холодных зон, формы и радиуса изгиба, типа и размера крепления (штуцер, резьба, фланец). Без этих данных сделать точную замену нельзя.

Инженерная заметка

Название даёт только мощность. Все размеры нужно снять со старого образца.

Среда и материал оболочки: вода, воздух, масло

Этот ТЭН работает в воздухе - внутри каменки. У производителей для воздуха применяют два материала оболочки:

Углеродистая сталь - для спокойного воздуха до 450°C (код среды S по ГОСТ, предельная удельная мощность 2,2 Вт/см²).
Нержавеющая жаропрочная сталь - для воздуха выше 450°C (код T, до 5,0 Вт/см²).

Для воды и масла материалы другие, но здесь среда однозначно воздушная. По заказу меняем материал оболочки, если нужно - например, нержавейку вместо стали.

Важно

Не используйте ТЭН для воды в воздушной каменке - он перегреется и выйдет из строя.

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Чтобы мы изготовили точную замену, снимите три главных размера:

Развёрнутая длина - распрямите старый ТЭН (или измерьте по осевой линии трубы) от одного контактного стержня до другого. У производителей допуск по длине до 1000 мм - ±2% (но не более 12 мм), свыше 1000 мм - ±1%.
Диаметр оболочки - штангенциркулем. Стандартные диаметры по ГОСТ: 6,5; 8,0; 8,5; 9,5; 10,0; 13,0; 16,0 мм. Допуск: для до 10 мм +0,3/−0,1 мм, для 13 и 16 мм +0,4/−0,2 мм.
Длина холодных зон - расстояние от торца оболочки до начала нагревательной спирали. По ГОСТ обозначается буквами: A=40 мм, B=65 мм, C=100 мм и так далее.

Также запишите полную длину контактных стержней и расстояние от конца стержня до изгиба - оно должно быть не менее 20 мм для диаметров 10 - 16 мм.

Развёрнутая длина - главный размер для подбора. Без неё изготовление невозможно.

Форма и гибка: как передать форму и радиус

Сделайте одно из трёх:

Пришлите фотографии старого ТЭН с линейкой (масштабная линейка или рулетка) - вид спереди, сбоку, сверху.
Начертите эскиз от руки - укажите размеры прямых участков, радиусы изгибов (внутренний или по оси трубы), углы.
Отправьте сам старый ТЭН - мы сделаем замеры и гибку по образцу.

Форма после гибки может быть любой: П-образная, W-образная, кольцо, змейка, скоба. Главное - чтобы контактные стержни оставались на прямых участках (не менее 20 мм от начала изгиба). Радиус изгиба обычно не менее 2 - 3 диаметров оболочки.

Сфотографируйте старый ТЭН с двух сторон (рядом линейка).
Замерьте расстояния между осями параллельных участков.
Укажите, есть ли на оболочке резьба, фланец или отверстия под крепёж.

Что прислать

Для запуска заказа нам нужно:

Старый ТЭН целиком (лучший вариант - сделаем точную копию).
Фотографии с линейкой (обязательно - вид сбоку и сверху).
Эскиз с размерами (развёрнутая длина, диаметр, холодные зоны, радиусы).
Желаемый материал оболочки (углеродистая сталь или нержавейка).
Напряжение (по умолчанию - 220 В, но по заказу меняем на 380 В, 127 В и другие по ГОСТ).

Делаем по чертежу, эскизу, образцу. По заказу меняем материал, напряжение, резьбу штуцера.

Где применяют такие нагреватели

Такие нагреватели ставят в электроплитах или варочных панелях, духовых шкафах, а также в мини-печах настольных. В электроплитах нагреватель встроен внутрь чугунного диска конфорки. В духовом шкафу он располагается на задней или боковых стенках камеры сверху и снизу. В настольной мини-печи элемент находится открыто сверху и снизу камеры.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли сделать по старому образцу без маркировки?

Да, делаем по образцу. Пришлите старый ТЭН или его фото с линейкой - мы снимем все размеры и изготовим замену.

Можно ли нержавейку?

Да, по заказу меняем материал оболочки на нержавеющую жаропрочную сталь (код T по ГОСТ, для воздуха выше 450°C).

Можно ли на другое напряжение?

Да, меняем по заказу. Стандартные напряжения по ГОСТ: 12, 24, 36, 42, 48, 60, 127, 220, 380 В.

Можно ли другую резьбу штуцера?

Да, по заказу меняем тип и размер резьбы (например, M14×1,5, M16×1,5, G1/2 и другие). Укажите нужный вариант.
