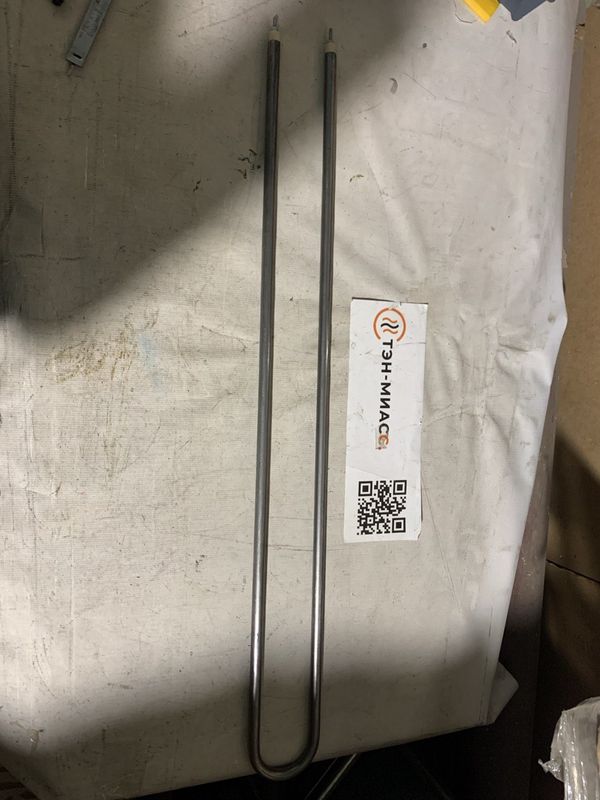

ТЭН 164 А13/1,3 S220 Ф2

Что означает маркировка ТЭН 164 А13/1,3 S220 Ф2

• 164 обозначает длину в маркировке; активная длина по готовому расчёту составляет 1560 мм.
• А13: код A указывает длину контактного стержня в заделке, 13 относится к диаметру оболочки.
• 1,3 и 220: мощность 1,3 кВт и напряжение 220 В.
• S: код нагреваемой среды. Обозначение Ф2 без чертежа или расшифровки производителя не интерпретируем.

Код S и оболочка: применение в другой среде

Код S предназначен для спокойного воздуха и газов до 450 °C. Для этого кода ГОСТ рекомендует оболочку из углеродистой стали. Для другой среды соответствие материала и удельной нагрузки нужно проверять заново.

Как проверить мультиметром и какое сопротивление ждать

Отключите ТЭН от сети и измерьте сопротивление между контактными стержнями. Для этого исполнения ожидаемое сопротивление в рабочем режиме по расчёту: 37,2 Ом.

1. Показание заметно отличается от ожидаемого: проверьте подключение и сам ТЭН.
2. Для проверки утечки на оболочку одного мультиметра недостаточно: требуется измерение сопротивления изоляции мегаомметром.

Между контактными стержнями ожидается 37,2 Ом.

Нагрузка 2,04 Вт/см² при пределе для кода S

Для спокойного воздуха и газов до 450 °C предел по ГОСТ для кода S составляет 2,2 Вт/см². Удельная нагрузка ТЭНа составляет 2,04 Вт/см² на площади 637 см², то есть она ниже предела.

Это сравнение действительно для указанной среды. При другой среде или условиях работы оценку нужно проводить по её коду.

Что прислать для подбора исполнения

Чтобы уточнить совместимость или запросить исполнение с изменениями, пришлите:

• Среду и условия работы;
• Напряжение подключения;
• Чертёж, эскиз или образец;
• Требования к гибу и присоединению.

Делаем по чертежу, эскизу, образцу. По заказу меняем исполнение по согласованным требованиям.
