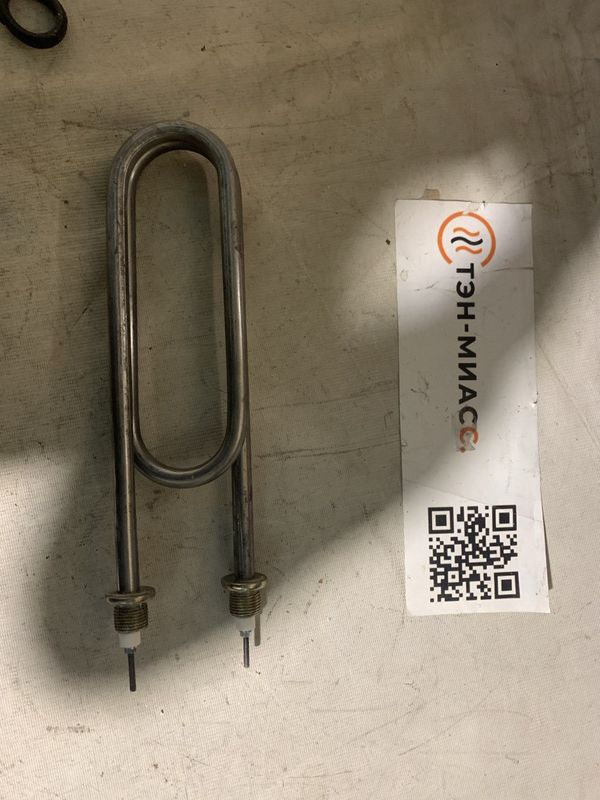

Маркировка: 1120 мм активной длины и код «О»
- «120 А13» и «Ф-7» передают обозначения длины и исполнения. Контур по одному коду Ф-7 не угадывают.
- «О» указывает на воздух с циркуляцией. В каталогах предельную нагрузку для такого кода связывают со скоростью и температурой воздуха.
- Готовый расчёт активной длины: 1120 мм. Удельная нагрузка составляет 4,81 Вт/см² на площади 457 см². Для подбора учитывайте условия обдува.
Нагрузка зависит от режима работы: сверяйте её с температурой и движением воздуха в месте установки.
Мультиметр: ожидаем 22 Ом
Проверяйте ТЭН только после отключения от сети. Мультиметр в режиме измерения сопротивления подключите к контактным выводам.
- Снимите показание между выводами.
- Для этого исполнения ожидаемое сопротивление в рабочем режиме по расчёту: 22 Ом.
Это проверка цепи спирали. Сопротивление между выводом и оболочкой проверяют отдельно, мультиметр не заменяет проверку изоляции.
Гибка: передайте Ф-7 и R-30 на эскизе
Обозначение формы в маркировке: Ф-7, радиуса: R-30. Чтобы изготовить нужный контур, приложите эскиз и отметьте, откуда смотреть на ТЭН.
Укажите на чертеже положение выводов, прямые участки и места изгибов. Не меняйте R-30 без согласования.
R-30 укажите на эскизе явно, не только в сопроводительном сообщении.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1200 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2,2 кВт; можно меньше или больше, примерно от 1,3 кВт до 3,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф7; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Что изменить, сохранив активную длину
По заказу меняем напряжение, мощность, материал оболочки или форму гиба при согласовании параметров и условий работы. Активную длину 1120 мм укажите как сохраняемую.
Материал оболочки подбирают к среде и нагрузке. У производителей и в каталогах встречаются разные материалы, но подходящий вариант для конкретного режима нужно согласовать.
Что прислать для подбора
- Фото маркировки и самого ТЭНа.
- Эскиз или чертёж с формой, радиусом и положением выводов.
- Данные о напряжении, мощности и среде, где будет работать нагреватель.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе нагреватель располагается в баке через боковой или нижний фланец. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли нержавейку?
Материал оболочки подбирают под среду и нагрузку. У производителей встречаются ТЭНы с нержавеющей оболочкой, конкретный вариант нужно согласовать для ваших условий.
Можно ли на другое напряжение?
Да, по заказу меняем напряжение. Для текущего исполнения указано 220 В; мощность и режим подключения согласуют вместе с новым напряжением.
Что если нагрузка выше предела?
Нельзя выбирать ТЭН только по мощности: учитывайте предел нагрузки для среды и режим работы. Превышение допустимой нагрузки может привести к перегреву и повреждению нагревателя.
Можно ли другую форму гиба?
Да, делаем по чертежу, эскизу, образцу. На эскизе отметьте контур, радиус и положение выводов.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
