Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно о блоке ТЭН на 12 кВт
Название указывает на блочный нагреватель суммарной мощностью 12 кВт. В каталогах производителей блоки ТЭН собраны из нескольких нагревателей в одном присоединительном узле. Число элементов и вид присоединения по названию не определить.

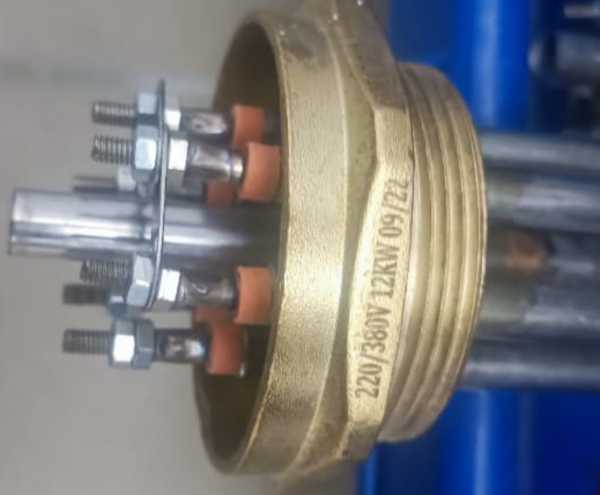

На старом блоке проверьте:
- Маркировку и схему подключения;
- Количество ТЭНов;
- Тип присоединения и материал оболочки.
Термостат: отдельная опция, а не часть названия
Термостат нужен, если требуется автоматически поддерживать заданную температуру. У производителей регулируемая версия блока может иметь встроенный терморегулятор или реле в отдельном корпусе управления. Наличие термостата у этого блока по названию не подтверждено.
Уточните, нужен ли термостат, и проверьте, предусмотрен ли для него корпус управления.
Сталь, нержавейка или титан: выбор под среду
В каталогах производителей встречаются блоки с оболочками из углеродистой стали и нержавеющей стали. Для нагрева воды или пара материал выбирают с учётом рабочей среды и условий эксплуатации.
Данных о титановом исполнении этого блока нет. Чтобы оценить такой вариант, нужны сведения о среде и старом блоке.
Не выбирайте материал только по внешнему виду трубок. Сверьте маркировку и назначение нагревателя.
Что прислать для подбора
- Фото маркировки старого блока и его подключения.
- Фото блока целиком и места присоединения.
- Сведения об оборудовании и нагреваемой среде.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления, в ваннах длительной пастеризации молока и в твердотопливных котлах для догрева.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Нужен ли термостат в блоке?
Он нужен для автоматического поддержания температуры. По названию нельзя определить, встроен ли термостат в этот блок.
Можно ли нержавеющие трубки вместо стали?
Это зависит от нагреваемой среды. Пришлите данные о среде и маркировку старого блока для подбора материала.
Можно ли блок большей мощности в ту же резьбу?
Совпадения резьбы недостаточно. Нужно проверить электрическое подключение и совместимость блока с оборудованием.
Можно ли заменить один ТЭН?
Возможность зависит от конструкции блока. Для подбора пришлите маркировку или фото старого элемента.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
