Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия этого ТЭН и чего не хватает для изготовления

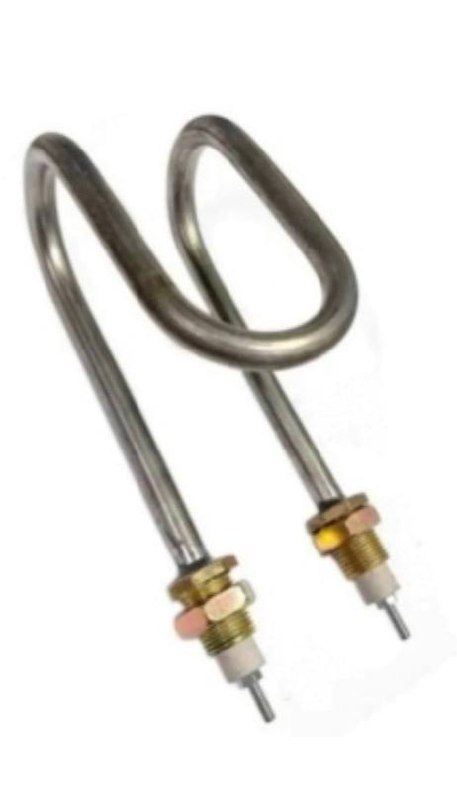

Название сообщает: это ТЭН для дистиллятора ДЭ 04 М, мощность 3 кВт, оболочка из нержавеющей стали, артикул ВРЕМ 681817 218. Для заказа по этим данным нужно уточнить параметры, которых в названии нет: напряжение, диаметр трубки, развёрнутую длину, форму изгиба и тип крепления. У производителей в каталогах ТЭН одинаковой мощности различаются этими характеристиками.
Мощность 3 кВт: это главный параметр для подбора.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Возьмите старый ТЭН и измерьте:
- Общую длину по осевой линии трубки (развёрнутая длина);
- Диаметр оболочки штангенциркулем;
- Длину контактных стержней и расстояние от стержня до начала изгиба;
- Длину холодной зоны (участок без нагрева) на каждом конце.
У производителей по ГОСТ приняты буквенные коды холодных зон: A, B, C и так далее. Если маркировка стёрлась, эти размеры помогут восстановить параметры.
Развёрнутая длина измеряется по средней линии трубки, а не по прямой между концами.
Форма и гибка: как передать форму и радиус
Согните старый ТЭН по контуру на бумаге или приложите проволоку к оси трубки, повторяя изгибы. Затем перенесите контур на эскиз и укажите радиусы изгибов.
Важно, чтобы контактные стержни оставались на прямых участках: у производителей это требование ГОСТ. Если форма сложная, сделайте фото с линейкой.
Крепление: штуцер, гайка, фланец, межосевое
Определите тип крепления: штуцер с резьбой, прижимная гайка или фланец. Для штуцера измерьте резьбу (например, 1/2 или 3/4 дюйма) и длину резьбовой части. Для фланца укажите межосевое расстояние между отверстиями. По заказу меняем тип крепления и резьбу.
Если поставить ТЭН в другую среду, чем предполагает конструкция, это сократит срок службы нагревателя.
Что прислать
Для запуска в работу пришлите:
- Фото старого ТЭН с линейкой;
- Эскиз с размерами и радиусами изгибов;
- Маркировку, если сохранилась;
- Данные о среде нагрева (вода, воздух, масло).
Делаем по чертежу, эскизу, образцу. Если образца нет, подойдут фото и замеры.
Где применяют такие нагреватели
Такие нагреватели ставят в судовых опреснителях (дистилляторах питьевой воды), где нагреватель находится в камере нагрева и доводит исходную воду до испарения. Также нагреватели этого типа устанавливают в накопительных водонагревателях (бойлерах) в баке, через боковой или нижний фланец либо через резьбовую втулку.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Как измерить развёрнутую длину?
Проложите гибкую проволоку по осевой линии трубки от одного контактного стержня до другого, повторяя все изгибы, затем измерьте длину проволоки.
Можно ли другую резьбу штуцера?
Да, по заказу меняем тип резьбы и её размер под вашу конструкцию.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу, эскизу или чертежу с размерами, маркировка не обязательна.
Можно ли поставить в другую среду?
Возможно, если мощность и материал оболочки подходят для новой среды. Уточните условия у инженера.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
