Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как проверить соответствие вашей детали

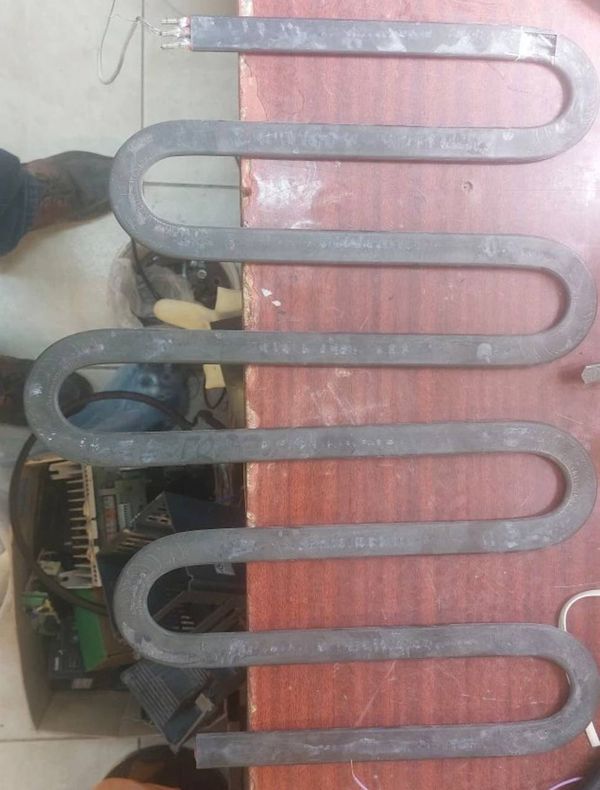

У этого нагревателя три вывода, ширина 40 мм, общая длина около 680 мм. Сверьте со своей деталью:
- Убедитесь, что корпус плоский, ленточного (полосового) типа, а не круглый или спиральный.
- Проверьте количество выводов: их должно быть ровно три.
- Измерьте ширину нагревателя она должна быть 40 мм.
- Общая длина от края до края должна совпадать с вашей около 680 мм.
- Мощность на корпусе или в документации должна быть 2,5 кВт. Если маркировка стерта, сверяемся с размерами и формой.
Что прислать для запуска заказа
Для точного изготовления по вашей детали потребуется:
- Чёткое фото нагревателя с трёх сторон (вид сверху, с торца, со стороны выводов).
- Фото места установки и крепёжных элементов (скобы, пазы, отверстия).
- Размеры, которые вы смогли снять: ширина, общая длина, расстояние между выводами.
- Если есть чертёж или эскиз от руки с указанными размерами.
- Уточните, на какое напряжение рассчитан ваш аппарат (220 В, 380 В или другое).
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен нагреватель с другими параметрами
Мы делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, общую длину и ширину ленты, количество и расположение выводов. Также можем изготовить корпус из другого материала под вашу среду. Для изменений пришлите те же фото и размеры, плюс укажите желаемые новые параметры.
Где применяют такие нагреватели
Такие нагреватели ставят в оборудовании для нагрева нефтепродуктов в малых ёмкостях и арматуре, где ленточный элемент крепится снаружи на корпусе ёмкости или трубопровода. Также они используются в стиральных машинах, где нагреватель закреплён снизу бака через резиновую манжету, и в посудомоечных машинах, где элемент встроен в проточную часть циркуляционной помпы.
Вопросы
У меня напряжение 380 В, а не 220. Вы сделаете такой нагреватель?
Да, сделаем. Пришлите фото вашей детали и укажите нужное напряжение, мощность при этом останется 2,5 кВт.
Можно увеличить длину нагревателя, чтобы он встал в мой аппарат?
Да, меняем длину по вашему чертежу или образцу. Приложите размеры нового места установки.
У меня агрессивная среда, нужен корпус из другого металла. Это возможно?
Да, изготовим из материала, подходящего под вашу среду. Уточните тип среды при заказе.
Мне нужно другое крепление, не как на фото. Вы сможете сделать?
Да, сделаем крепление по вашему образцу или чертежу. Приложите фото старого крепления и его размеры.
