Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,2 кВт; можно меньше или больше, примерно от 1,3 кВт до 3,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что уже есть в названии и чего не хватает

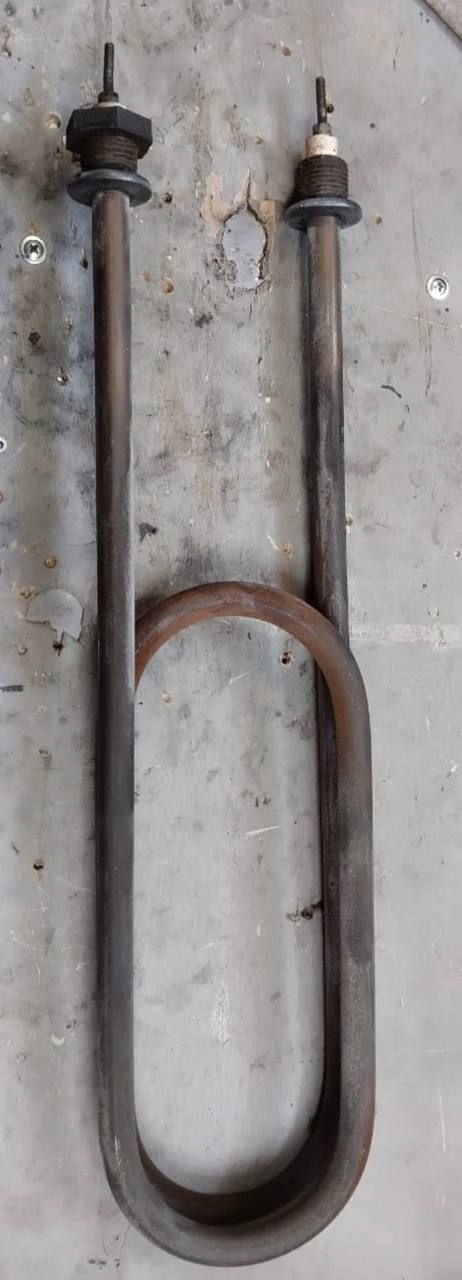

Из названия берём: одиночный ТЭН, серия Ф7, форма «скрепка», мощность 2,2 кВт, оболочка нержавеющая, среда обдув, напряжение 220 В. Это трубчатый электронагреватель, который у производителей выпускается по ГОСТ 13268-88. Для точного изготовления по названию не хватает геометрии.
Чего не хватает:
- Диаметр трубки и толщина оболочки;
- Развёрнутая длина и длина активной зоны;
- Шаг, ширина и радиусы скрепки;
- Длина контактных стержней и холодных концов;
- Способ крепления: фланец, резьба, скоба или свободный монтаж.
Ф7 в названии похоже на обозначение серии или типоразмера, но не заменяет чертёж с размерами.
Проверка мультиметром: какое сопротивление ждать
Рабочее сопротивление этого ТЭН из расчёта: 22 Ом. В холодном состоянии мультиметр может показать меньше, это нормально. Главное, чтобы не было нуля и не было обрыва.
Как проверить:
- Отключите ТЭН от сети и дайте остыть.
- Измерьте сопротивление между контактными стержнями: ориентир 22 Ом.
- Между выводом и оболочкой должно быть не менее 0,5 МОм.
Если сопротивление между выводами близко к нулю или бесконечности, ТЭН неисправен, включать его нельзя.
Рабочее сопротивление по расчёту 22 Ом даёт ток 10 А при 220 В.
Подключение: напряжение и ток
Напряжение из названия: 220 В. Расчётный ток: 10 А. Мощность: 2,2 кВт. Для одного ТЭН на 220 В достаточно двух проводов, подключённых к контактным стержням.
Проводка, автоматический выключатель и другие элементы цепи должны длительно выдерживать ток 10 А. Если ТЭН работает с обдувом, вентилятор должен включаться вместе с нагревом или раньше.
Номинальный ток по расчёту 10 А, поэтому защиту выбирают по нему.
Среда и материал оболочки: вода, воздух, масло
В названии указано «обдув». Это воздух с принудительной циркуляцией. У производителей в каталогах для движущегося воздуха используются коды O, K, R, N. Нержавеющая сталь в каталогах встречается и для воздуха, и для некоторых жидких сред, но расчёт удельной мощности для каждой среды свой.
Ставить этот ТЭН в воду или масло без пересчёта нельзя. По заказу меняем среду и материал оболочки, но для этого нужны условия эксплуатации и чертёж.
Что прислать для замены
Делаем по чертежу, эскизу и образцу. Для замены нужны материалы, по которым можно снять геометрию.
- Образец целиком, если он сохранился.
- Фото с линейкой: общий вид, контактные стержни, крепление.
- Эскиз с размерами: развёрнутая длина, диаметр трубки, шаг скрепки, длина прямого участка, длина стержней.
- Любую маркировку на оболочке, клемме или бирке, даже частичную.
Если маркировки нет, образец или обмеренный эскиз заменяют её полностью.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также их устанавливают в стиральных машинах - нагреватель закрепляется снизу бака через резиновую манжету. В проточных водонагревателях элемент располагается в небольшой цилиндрической камере нагрева внутри корпуса.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу и образцу. Подойдёт сам ТЭН или подробные фото с размерами. Отсутствие маркировки не мешает.
Как измерить развёрнутую длину?
Разверните форму на бумаге: сумма длин прямых участков и дуг по осевой линии трубки. Для сложной формы можно повторить контур гибкой проволокой, затем перенести размеры на эскиз.
Можно ли поставить в другую среду?
По заказу меняем расчёт под другую среду, но просто так ставить воздушный ТЭН в воду или масло нельзя. Нужно знать среду, температуру и допустимую удельную мощность.
Можно ли на другое напряжение?
По заказу меняем электрические параметры под нужное напряжение. Для этого нужно указать напряжение и мощность, чтобы пересчитать сопротивление и ток.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
