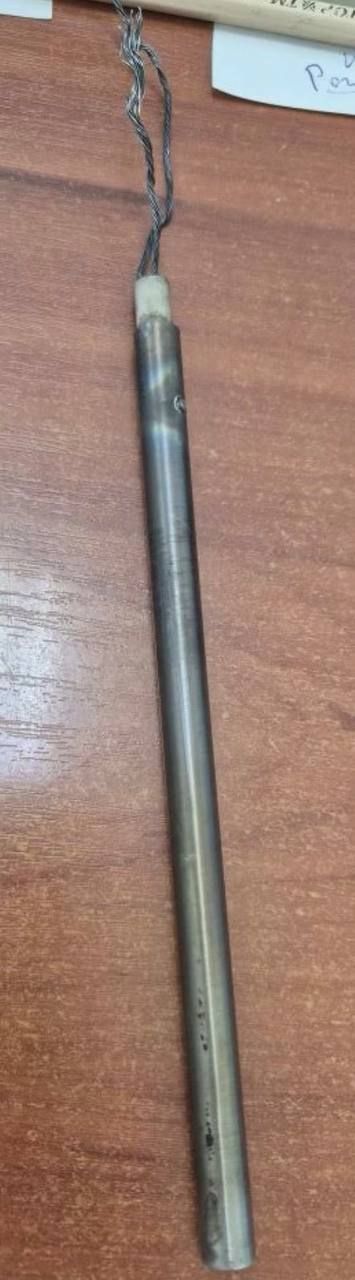

Тэн к фасовочному аппарату 500ВТ 110В

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 500 Вт; можно меньше или больше, примерно от 300 Вт до 700 Вт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 110 В; можно на 230 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Что известно из названия этого ТЭН и чего не хватает для изготовления

Из названия «Тэн к фасовочному аппарату 500ВТ 110В» мы знаем два электрических параметра: 0,5 кВт (мощность) и 110 В (напряжение). Остальное - конструкция: диаметр оболочки, развёрнутая длина, форма изгиба, тип крепления (штуцер, фланец), длина холодных зон и контактных стержней, материал оболочки - в названии не указано.

Главный параметр раздела - 0,5 кВт при 110 В.

Инженерная заметка

Делаем по чертежу, эскизу или образцу. Без образца или размеров изготовить такой ТЭН нельзя - в названии их нет.

Проверка мультиметром: какое сопротивление ждать (дано в расчёте)

Сопротивление этого ТЭН в рабочем режиме - 24,2 Ом. Это расчётная величина при комнатной температуре (холодная спираль даст примерно на 5 - 10% ниже, но ориентир - 24,2 Ом).

Выставить мультиметр в режим измерения сопротивления (шкала 200 Ом).
Приложить щупы к контактным стержням.
Показание около 24,2 Ом - спираль цела.
Если мультиметр показывает «0» (короткое) или «1» (обрыв) - ТЭН неисправен.

Важно

Не забудьте проверить сопротивление изоляции: между любым стержнем и оболочкой должно быть не менее 0,5 МОм. Меньше - пробой на корпус.

Подключение на напряжение этого ТЭН и ток (дан в расчёте)

Ток, который пойдёт через нагреватель при 110 В, - 4,55 А. Это расчётное значение по закону Ома.

Подключать строго на 110 В (переменный или постоянный - без разницы, но строго 110 В).
Для проверки используйте автоматический выключатель на 6 - 10 А.
Провод сечением не менее 0,75 мм² по меди (на ток 4,55 А этого достаточно).
Учтите: при 220 В ток будет почти вдвое больше, а мощность - около 2 кВт, что вызовет перегрев и выход из строя.

110 В, 4,55 А, 24,2 Ом - три цифры, по которым проверяют электрику этого ТЭН.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Чтобы изготовить точную замену, снимите со старого ТЭН три группы размеров.

Развёрнутая длина (L)

Выпрямите старый ТЭН (если он гнутый) или измерьте по наружной линии вдоль всей трубки от торца одного контактного стержня до торца другого. У производителей развёрнутая длина - от 250 до 6300 мм, допуск ±2% для длины до 1000 мм.

Холодные зоны и контактные стержни

Длина каждого контактного стержня (от конца до начала спирали внутри трубки).
Длина холодного участка от конца трубки до начала активной (греющей) зоны. У производителей стандартные буквенные обозначения холодных зон (A=40 мм, B=65 мм, C=100 мм и т.д.).
Диаметр оболочки (обычно 6,5 - 16 мм по ГОСТ 13268-88).

Форма после гибки

Сфотографируйте старый ТЭН с двух ракурсов (вид сверху и сбоку).
Обмерьте расстояния между прямыми участками, радиусы изгибов, отступ от изгиба до конца стержня (не менее 20 мм для диаметра 10 мм).
Если есть крепёж (штуцер, фланец) - замерьте резьбу, длину, диаметр.

Положите старый ТЭН на лист бумаги и обведите контур карандашом.
Укажите на рисунке все линейные размеры в миллиметрах.
Отметьте, где заканчивается спираль (активная зона) - это важно для равномерного нагрева.

Что прислать

Для заказа точной копии достаточно прислать одно из трёх:

Чертёж с размерами (развёрнутая длина, диаметр, холодные зоны, форма, крепёж).
Эскиз от руки с промерами и фото старого ТЭН.
Старый образец (даже сгоревший) - по нему снимут все размеры.

Обязательно укажите в заказе:

Мощность: 0,5 кВт
Напряжение: 110 В
Если маркировка на старом ТЭН сохранилась - сфотографируйте её.

Инженерная заметка

По заказу меняем диаметр оболочки, длину стержней, тип резьбы штуцера, материал оболочки (сталь, нержавейка, медь). Главное - чтобы форма и развёрнутая длина остались теми же.

Где применяют такие нагреватели

Такие нагреватели ставят в хлебопечках, мини-печах настольных и аэрогрилях. В хлебопечке нагреватель расположен вокруг или под съёмным ведром для выпечки. В мини-печи настольной открытые ТЭН находятся сверху и снизу камеры. В аэрогриле кольцевой элемент установлен вокруг вентилятора в съёмной крышке.

Вопросы

Как измерить развёрнутую длину, если ТЭН гнутый и не получается выпрямить?

Измерьте длину по наружной стороне изгибов мягкой рулеткой или ниткой - проложите её вдоль всей трубки от одного контактного стержня до другого. Если есть прямой участок, измерьте его и прибавьте длину изогнутых частей по дуге.

Можно ли другую резьбу штуцера, не как на старом образце?

Да, по заказу меняем тип и размер резьбы - метрическую, дюймовую, коническую. Укажите нужный стандарт и диаметр в заказе.

Можно ли сделать этот ТЭН на другое напряжение (220 В)?

Можно, но это будет другой товар - с другим сопротивлением спирали. При 220 В и той же форме мощность изменится. Закажите по образцу с указанием нужного напряжения, мы пересчитаем параметры.

На старом ТЭН нет никакой маркировки - как заказать такой же?

Пришлите сам образец или эскиз с промерами (диаметр трубки, развёрнутая длина, места изгибов, длина контактных стержней, тип крепления). Электрические параметры (0,5 кВт, 110 В) мы проверим по вашему оборудованию.
