Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 340 Вт; можно меньше или больше, примерно от 204 Вт до 476 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

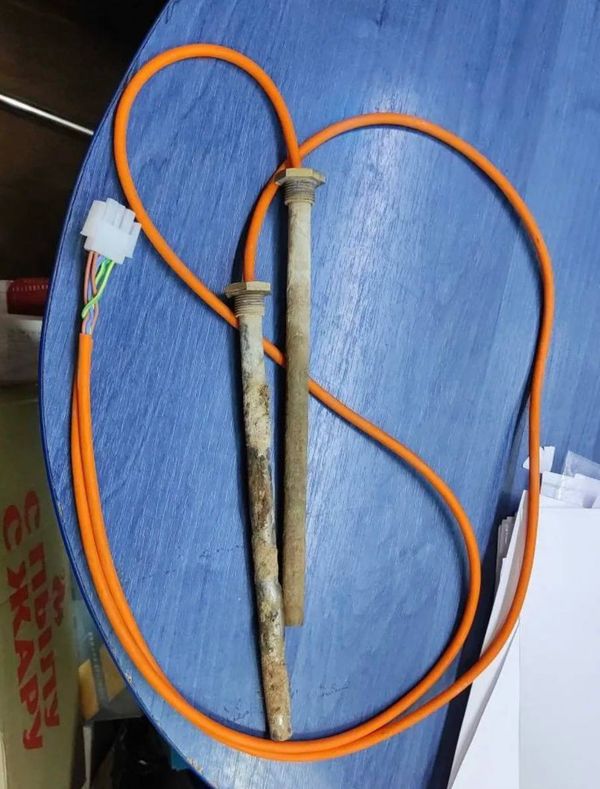

Из названия: артикул, Mercury, 0,34 кВт
Из названия этого ТЭН берём три пункта:
- Артикул: ZIP02530205;
- Назначение: ТЭН электровыпаривателя Mercury;
- Мощность: 0,34 кВт (340 W).
Чего в названии нет: напряжение, развёрнутая длина, диаметр оболочки, форма, тип крепления, материал оболочки и среда нагрева. Без этих данных изготовить точную замену нельзя.
Для заказа точной замены нужны размеры старого ТЭН или его эскиз.
Снимаем размеры со старого ТЭН: длина, холодные зоны, форма
- Развёрнутая длина. Измерьте трубку по её оси от одного конца до другого, проходя по всем изгибам. Гибкая линейка или качение по бумаге помогут точно перенести путь.
- Холодные зоны. Измерьте расстояние от конца трубки до начала греющей части на каждом выводе. У производителей длина контактного стержня в заделке обозначается буквами: A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм, F=250 мм, G=400 мм, H=630 мм.
- Форма после гибки. Сделайте рисунок сбоку и сверху, укажите расстояния между осями изгибов и положение контактных стержней.
До замеров не разгибайте старый ТЭН. Точная форма нужна для повторения.
Развёрнутая длина одиночного ТЭН у производителей от 250 до 6300 мм.
Крепление: штуцер, гайка, фланец, межосевое расстояние
У одиночных ТЭН у производителей встречаются такие крепления:
- Резьбовой штуцер с гайкой;
- Наружная резьба на конце трубки с гайкой;
- Фланец с отверстиями под крепёж.
При заказе укажите тип крепления, диаметр и шаг резьбы, размер под ключ. Для фланца нужно межосевое расстояние между отверстиями.
По заказу меняем тип крепления. Делаем по чертежу, эскизу, образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: вода, воздух, масло
Для воды, воздуха и масла у производителей применяются разные материалы оболочки. В каталогах среда кодируется: X, J, P, Q для воды; S, T, O, K для воздуха; Z для масел и жиров. У производителей для воды часто медь, латунь, сталь или нержавеющая сталь; для воздуха углеродистая сталь, иногда с рёбрами; для масла углеродистая сталь.
У этого ТЭН среда в названии не указана. Название «электровыпариватель» говорит о рабочем приборе, но не уточняет, что будет нагреваться. Мощность 0,34 кВт может быть реализована в разных средах, но оболочка будет разной.
По заказу меняем материал оболочки под вашу среду.
Что прислать для заказа
- Старый ТЭН целиком, если он снят;
- Чертёж или эскиз с размерами;
- Фото общего вида, крепления, контактов и места установки;
- Сведения о нагреваемой среде: вода, воздух, масло;
- Напряжение, если оно указано на корпусе прибора или на старом ТЭН.
Делаем по чертежу, эскизу, образцу. По заказу меняем тип крепления и материал оболочки.
Где применяют такие нагреватели
Такие нагреватели ставят в парогенераторах и гладильных системах. В этом оборудовании ТЭН находится внутри бойлера парогенератора - отдельной ёмкости для воды, соединённой шлангом с утюгом. Также подобные трубчатые элементы используются в накопительных водонагревателях, где они монтируются в баке через фланец или резьбовую втулку.
Вопросы
Можно ли другую резьбу штуцера?
По заказу меняем резьбу штуцера. Пришлите чертёж или образец с нужной резьбой.
Можно ли поставить в другую среду?
По заказу меняем среду и материал оболочки. Укажите, какая это будет среда: вода, воздух или масло.
Можно ли нержавейку?
По заказу меняем материал оболочки на нержавеющую сталь. Укажите среду и тип крепления.
Как измерить развёрнутую длину?
Измеряйте трубку по оси, повторяя все изгибы, гибкой линейкой. Можно прокатить старый ТЭН по бумаге и отметить путь от конца до конца.
