Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Основные параметры для замены
- Мощность 2,5 кВт

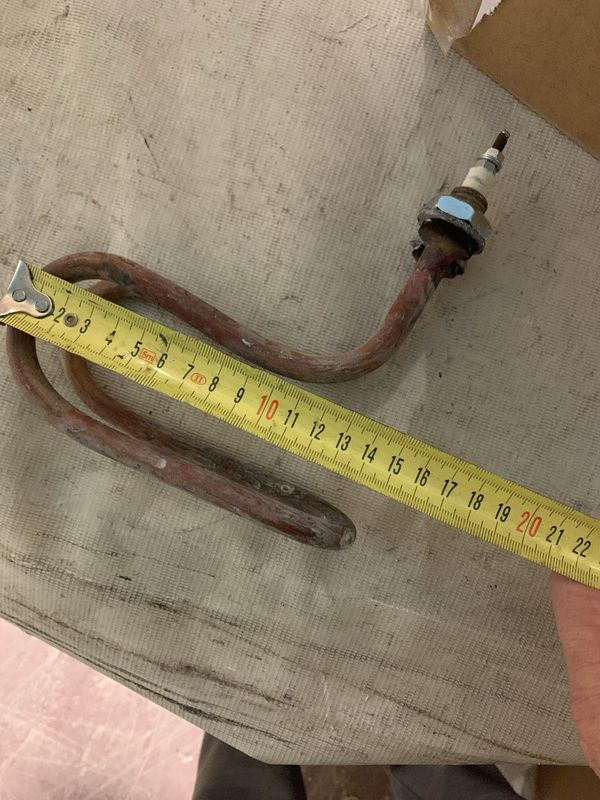

- Маркировка на детали: «ТЭН медь июте 681817.002 к ДЭ-10/25 СПб 2,5кВт»
- Форма: трубчатый, без ребер, гладкий
- Материал оболочки: медь
Как сверить со своим
- Сравните форму и габариты старого ТЭНа с этим: изгибы, расстояние между осями трубки, общая длина развертки
- Проверьте тип и размер крепления: резьбовое, фланцевое или хомутовое (уточняется по штатной детали)
- Посмотрите на выводы: их количество, расположение, тип контактов (штырь, кольцо, резьба)
- Убедитесь, что мощность на старой детали совпадает с 2,5 кВт
- Сверьте маркировку: «медь» и «июте 681817.002 к ДЭ-10/25 СПб» должны быть на корпусе
Что прислать для этого товара
- Фото старого ТЭНа с маркировкой (чётко видно все символы)
- Фото крепления и выводов (резьба, фланец, клеммы)
- Замер длины трубки и расстояния между крепёжными элементами (линейкой или штангенциркулем)
- Модель оборудования: для ДЭ-10/25 СПб (или аналогичная серия)
- Фото шильдика устройства, куда ставится ТЭН
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, тип вывода, материал оболочки, форму крепления. Уточните параметры при заказе.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), проточные водонагреватели, стиральные машины и посудомоечные машины. В бойлере нагреватель устанавливают в бак через боковой или нижний фланец. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В проточном водонагревателе нагреватель находится в небольшой цилиндрической камере внутри корпуса, сразу на пути воды.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать такой же ТЭН, но на напряжение 220 В?
Да, сделаем. Пришлите фото старой детали и укажите требуемое напряжение.
Подойдёт ли этот ТЭН для другого бака ДЭ той же серии?
Для точной совместимости пришлите фото крепления и замеры посадочного места вашего бака.
Возможно ли изменить длину трубки на 10 см короче?
Да, сделаем по вашим размерам. Приложите чертёж или замеры старой детали.
Можно ли сделать этот ТЭН из нержавейки вместо меди?
Да, сделаем из другого материала. Укажите среду эксплуатации и пришлите фото крепления.
