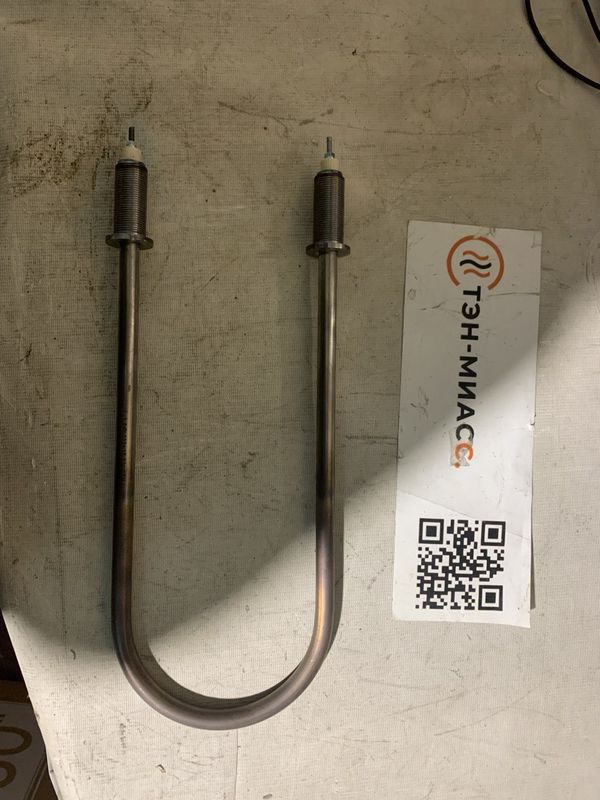

ТЭН 85: что означает маркировка
85 указывает на развёрнутую длину 850 мм, А13: код контактного стержня и диаметр оболочки 13 мм. Код J обозначает воду или слабый раствор кислот с pH 5–7.
- Мощность и напряжение: 1,6 кВт, 220 В.
- Активная длина по готовому расчёту: 770 мм.
- Удельная нагрузка: 5,09 Вт/см² на площади 314 см².
- Расчётные ток и сопротивление: 7,27 А и 30,2 Ом.
- Ф2 и R70 указаны в маркировке как обозначения формы и радиуса.
Код J задаёт среду, для которой предназначен ТЭН: вода или слабый раствор кислот.
Гибка R70: как показать форму
R70 указан в маркировке. Чтобы согласовать изгиб без неоднозначности, приложите эскиз с видом детали, направлением гибки, радиусом и прямыми участками. Отметьте на нём положение штуцера и контактных выводов. Ф2 сохраните как обозначение исполнения из маркировки.
На эскизе покажите, как именно расположен R70.
Нагрузка 5,09 Вт/см²: ниже предела для J
Для кода J в ГОСТ 13268-88 указан предел 15,0 Вт/см². Расчётная нагрузка этого ТЭНа ниже предела, превышения нет. Сравнение относится к среде J: воде или слабому раствору кислот с pH 5–7.
Условия применения должны соответствовать указанной среде.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 850 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 1,6 кВт; можно меньше или больше, примерно от 960 Вт до 2,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре М22х1,5; можно М18х1,5, М24 или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 66 %.
Штуцер М22х1,5: что известно о креплении
В маркировке указан штуцер с резьбой М22х1,5 и размером L 50 мм. Обозначения фланца и межосевого расстояния нет.
Если нужны другие точки крепления, приложите чертёж или эскиз с их расположением относительно штуцера и выводов.
Что прислать для согласования
- Эскиз или чертёж с формой и радиусом гиба.
- Размеры и расположение крепления, если они отличаются от маркировки.
- Описание среды, в которой будет работать ТЭН.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он располагается в небольшой цилиндрической камере нагрева внутри корпуса.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать ТЭН в нержавейке?
Для кода J в ГОСТ рекомендована нержавеющая жаростойкая сталь. Конкретную марку материала по этой маркировке определить нельзя.
Можно ли заказать другую форму гиба?
Да, делаем по чертежу, эскизу, образцу. Укажите на эскизе форму, радиус и расположение прямых участков.
Можно ли сделать другую резьбу штуцера?
По заказу меняем резьбу штуцера. Укажите нужное обозначение на чертеже или в заявке.
Какая длина контактного стержня бывает?
В таблице ГОСТ указаны длины контактного стержня в заделке: 40, 65, 100, 125, 160, 250, 400 и 630 мм. Обозначение А в маркировке соответствует 40 мм.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
