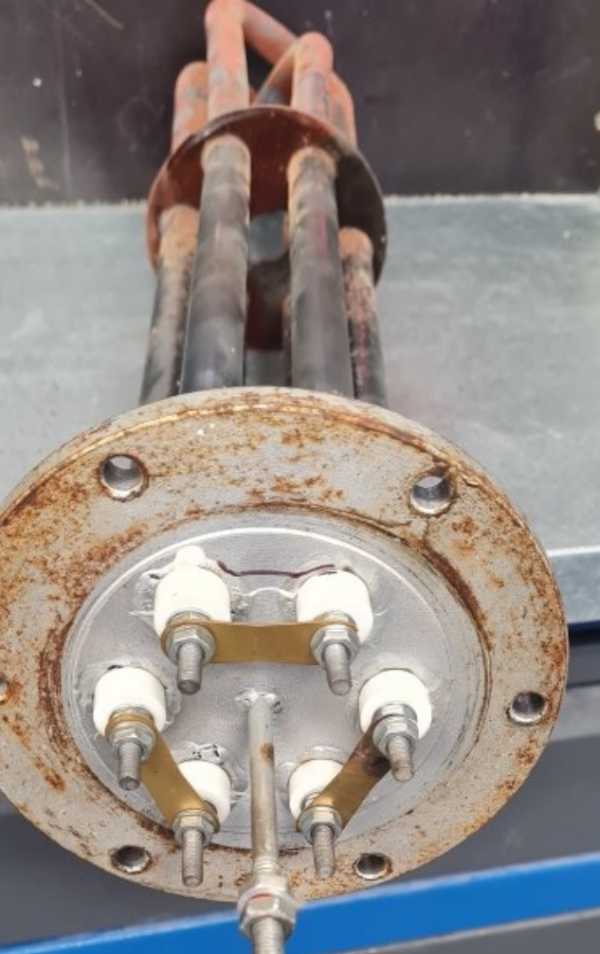

Что входит в блок на 380 В
Блок ТЭН обычно собран из нескольких трубчатых нагревателей в общем присоединительном узле с выводами питания. Точное число элементов, тип присоединения и схема конкретного исполнения по названию не определяются.
- Посмотрите маркировку на старом блоке.
- Сверьте исполнение присоединительного узла и расположение выводов.
Сталь, нержавейка или титан для блока на 380 В
В каталогах производителей встречаются блоки со стальными и нержавеющими оболочками. По одному напряжению материал определить нельзя: проверьте маркировку старого блока и совместимость материала с теплоносителем.
Титан для этого товара по имеющимся данным не подтверждён. Не выбирайте его без согласования исполнения.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Можно ли заменить один ТЭН в блоке на 380 В
В типовом блоке отдельные ТЭНы герметично смонтированы в общем присоединительном элементе. Поэтому возможность замены одного элемента зависит от конструкции конкретного блока.
- Найдите маркировку старого блока и элемента.
- Сверьте габариты, электрические параметры и способ подключения.
- Уточните, предусмотрена ли разборка блока без нарушения герметичности.
Не подбирайте замену только по напряжению: должны совпасть и остальные параметры элемента.
Что прислать для подбора блока на 380 В
Пришлите фото старого блока целиком, маркировки и выводов, а также сообщите, в каком котле или ёмкости он установлен и что именно вышло из строя. Если есть чертёж или эскиз, приложите его. Делаем по чертежу, эскизу, образцу; по заказу меняем исполнение.
Где применяют такие нагреватели
Такие нагреватели ставят в твердотопливные котлы для догрева или в качестве ТЭН-вставки, в промышленные электрокотлы отопления, а также в ванны длительной пастеризации молока. В твердотопливном котле блок ТЭН устанавливается в штатную бобышку или в обвязку. В промышленном электрокотле он находится в герметичной оболочке внутри корпуса. В ванне пастеризации блок ТЭН греет воду в водяной рубашке, которая через стенку передаёт тепло продукту.
Вопросы
Как подключить блок на 380 В к однофазной сети 220 В?
Напрямую подключать блок, рассчитанный на 380 В, к сети 220 В нельзя. Для однофазной сети требуется подходящее исполнение, которое нужно подбирать отдельно.
Можно ли заменить один ТЭН?
Иногда это возможно, но зависит от конструкции блока и того, предусмотрена ли замена без нарушения герметичности. Сверьте маркировку и параметры старого элемента.
Нужен ли термостат в блоке?
Наличие термостата по названию товара не подтверждено. Проверьте комплектацию и требования котла к управлению нагревом.
Можно ли поставить нержавеющие трубки вместо стальных?
Только если такое исполнение подходит для конкретного блока и теплоносителя. Сверьте маркировку и согласуйте замену до заказа.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
