Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как проверить соответствие по старому образцу
- Сравните мощность и напряжение. На корпусе вашего ТЭН должно быть указано 1,25 1,50 кВт и 220 В. Расчётная мощность 1,5 кВт, расчётный ток 6,82 А, рабочее сопротивление 32,3 Ом.

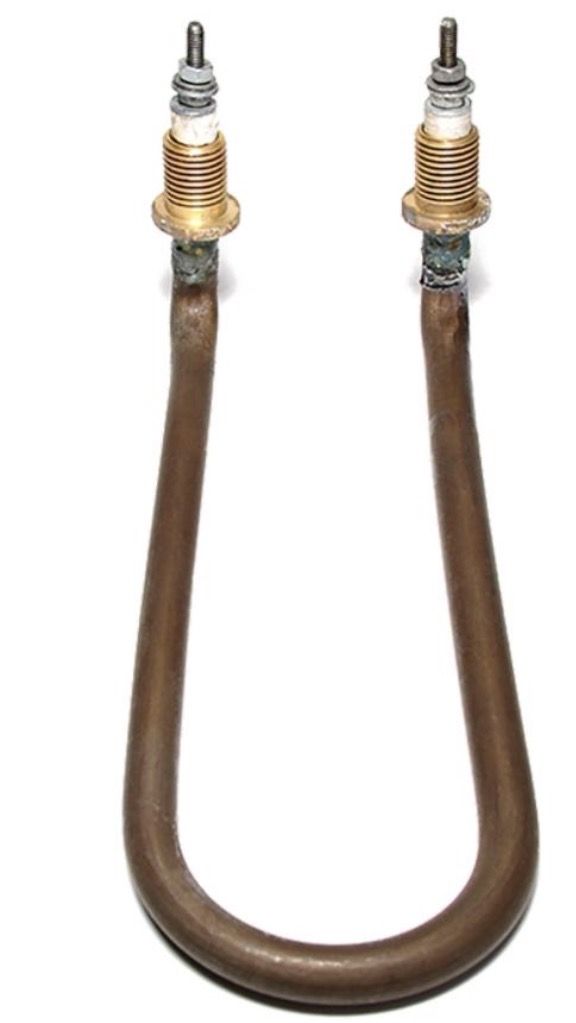

- Проверьте форму. Это трубчатый ТЭН без рёбер, изогнутый под установку в дистиллятор. Сопоставьте изгиб с вашей старой деталью.
- Убедитесь, что крепление совпадает. Посмотрите тип и расположение прижимной гайки, фланца или резьбы на вашем образце.
- Сравните длину трубки и расстояние между выводами. Измерьте по центрам или по огибающей, в зависимости от типа крепления.
- Проверьте выводы. Убедитесь, что штекеры, клеммы или контактные пластины подходят к вашей схеме подключения.
Что прислать для заказа по этому образцу
- Чёткое фото старого ТЭН с трёх сторон: общий вид, место крепления, выводы.
- Фото шильдика или маркировки на корпусе, если она сохранилась.
- Укажите название или модель дистиллятора, в котором стоял нагреватель.
- Приложите эскиз с размерами: общая длина по трубке, длина активной части, расстояние между осями крепления.
- Если крепление нестандартное, добавьте фото места посадки в оборудовании.
- Для изменённой детали дополнительно напишите, что именно нужно поменять.
Если нужен не точно такой же
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение, тип и расположение крепления, материал оболочки под среду. Присылайте фото старой детали и указывайте, что хотите изменить.
Где применяют такие нагреватели
Такие нагреватели ставят в судовые опреснители (дистилляторы питьевой воды), где они находятся в камере нагрева дистиллятора и доводят исходную воду до испарения. Также нагреватели этого типа используются в накопительных водонагревателях (бойлерах) в баке, куда они устанавливаются через боковой или нижний фланец.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать такой ТЭН на 200 Вт, если у меня напряжение в сети 220 В?
Да, сделаем. Пришлите фото старой детали и укажите нужную мощность.
Подойдёт ли это крепление, если у меня фланец на три отверстия, а на фото два?
Сделаем с другим креплением по вашему образцу. Приложите фото посадочного места.
Нужна длина на 10 см больше, чем в этом ТЭН. Это возможно?
Да, изменим длину. Пришлите чертёж или точные размеры с фото старой детали.
Мне нужен коррозионностойкий материал, потому что среда агрессивная. Вы делаете?
Да, сделаем из подходящего материала под вашу среду. Укажите тип среды и приложите фото старого ТЭН.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
