Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

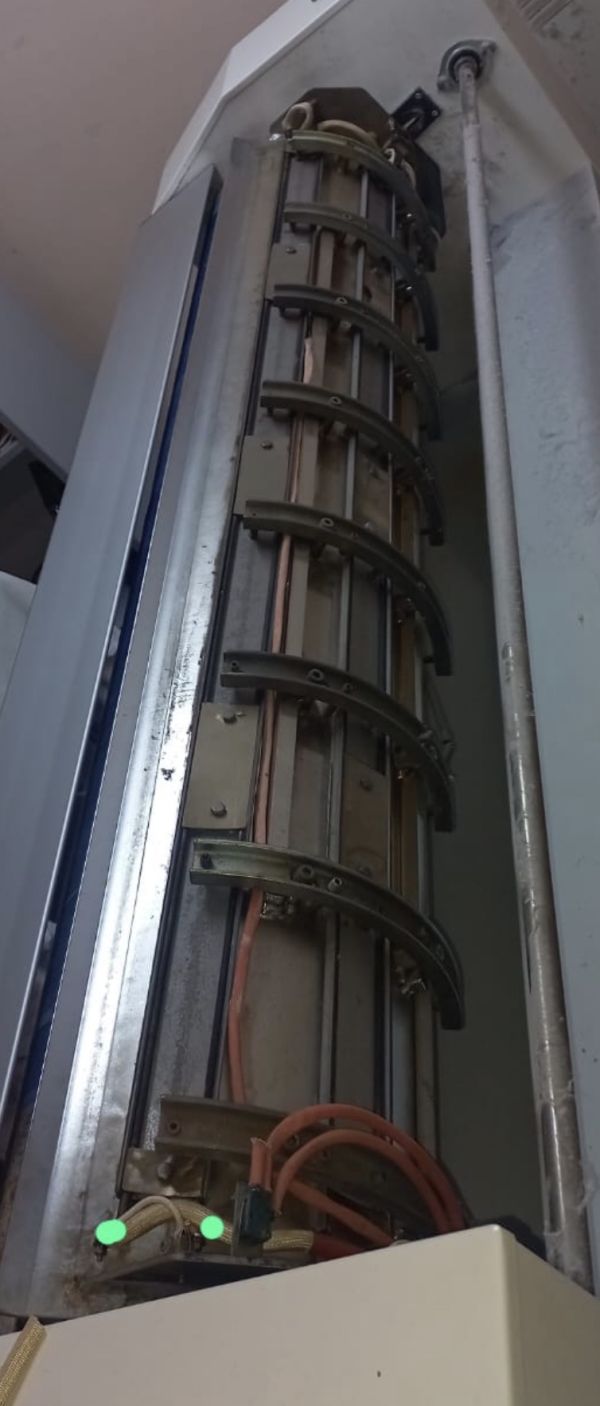

Уточнение формы ТЭНа каландера по старому образцу
- Сравните форму корпуса и количество нагревательных элементов в сборке с вашей старой деталью. Важна геометрия и расположение в пространстве.
- Убедитесь, что тип крепления совпадает: у этого ТЭНа элементы фиксируются дугообразными прижимными планками.
- Проверьте выводы: ваша деталь должна иметь такие же толстые провода в изоляции и защитной оплётке, выходящие из нижней части.
- Сверьте длину и мощность. Эти параметры указаны в маркировке на старой детали или в вашей заявке.
- Посмотрите на материал трубки: если на вашей детали нет маркировки, укажите среду, в которой работал ТЭН (масло, вода, воздух), чтобы мы подобрали аналогичный материал.
Фото ТЭНа для каландера с указанием длины и расположения планок
- Фото старого ТЭНа с разных сторон, чтобы была видна форма сборки и расположение планок.
- Фото шильдика или маркировки с завода, если она сохранилась (буквенные коды и цифры мощности/длины).
- Чертёж или эскиз с указанием габаритных размеров: общая длина, длина активной зоны, расстояние между осями крепления.
- Уточните среду эксплуатации (масло, вода, агрессивная среда) и рабочее напряжение.
- Если деталь изменялась, сообщите, что именно было переделано и почему.
Изготовление ТЭНа каландера под другие мощность и напряжение
Мы делаем по образцу, фото, чертежу. По заказу меняем длину, мощность, напряжение, материал трубки и тип крепления под ваше оборудование. Для этого пришлите параметры среды и желаемые характеристики, и мы изготовим ТЭН под вашу задачу.
Где применяют ТЭН на каландер
Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и накопительных водонагревателях. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы. В накопительном водонагревателе нагреватель устанавливают в баке через боковой или нижний фланец.
Вопросы
У меня другое напряжение в сети, вы сделаете такой же ТЭН на 380 В?
Да, сделаем. Пришлите рабочее напряжение и мощность, которые нужны, а также фото вашей старой детали.
Мне нужно изменить длину трубки, это возможно?
Да, сделаем по вашим размерам. Приложите чертёж с новой длиной или отметьте на фото старой детали, какую часть нужно изменить.
У меня агрессивная среда, подойдёт ли материал этого ТЭНа?
Если среда отличается от стандартной, укажите её состав и температуру. Мы подберём материал трубки под ваши условия.
Можно ли изменить крепление, у меня другая конструкция каландра?
Да, сделаем другое крепление. Пришлите фото узла крепления на вашем оборудовании и эскиз желаемой планки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
