Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравнение контура трубок ТЭН для термокамеры REX-POL с оригиналом
- Сравните форму огиба трубок со старой деталью. Нагреватель должен совпадать по контуру в двух плоскостях.
- Проверьте тип и расположение крепежных элементов на корпусе или трубке (скобы, пластины, отверстия).
- Уточните схему выводов: сколько концов, их расположение (с одной стороны или с двух), наличие резьбовых наконечников.
- Сверьте общую длину трубки по прямой или по развертке.
- Убедитесь, что маркировка на старой детали содержит обозначение REX-POL и что количество рёбер (если они есть) совпадает.

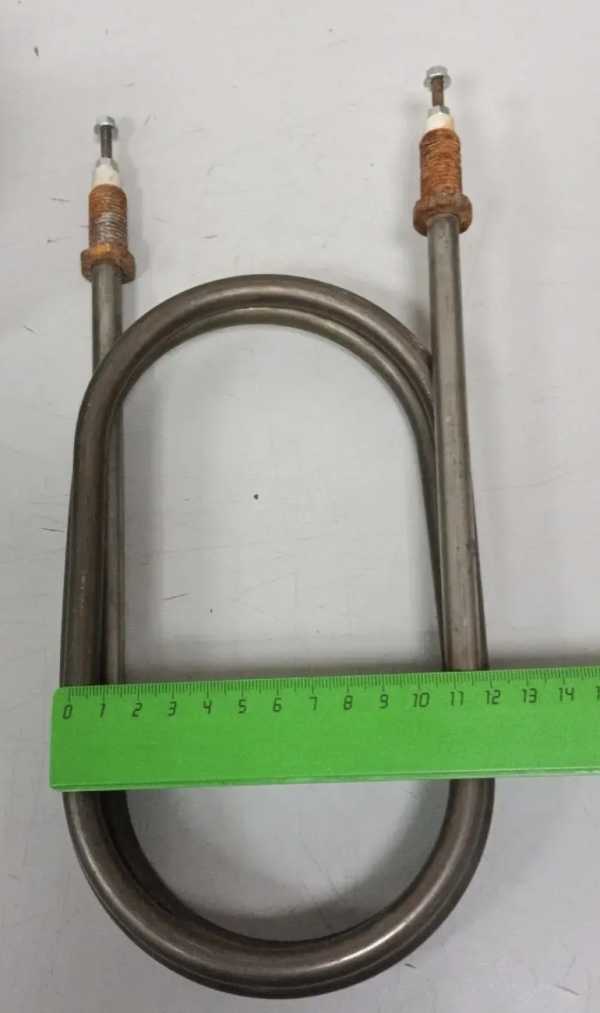

Фото старого нагревателя для термокамеры REX-POL с трёх ракурсов для заказа
- Фото старого нагревателя с трёх ракурсов (общий вид, торцы выводов, крепление).
- Чертеж или эскиз с размерами (общая длина трубки, расстояние между осями, шаг рёбер).
- Указание, как подключался: количество фаз, напряжение и присоединительные размеры клемм.
- Фото шильдика или бирки оборудования, куда ставили ТЭН (термокамеры REX-POL).
- Если есть, укажите номер модели термокамеры и год выпуска.
Изменение длины трубки и расположения выводов ТЭН термокамеры под задачу
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, расположение выводов, количество и шаг рёбер, тип крепления под ваше посадочное место. Изменяем материал оболочки под агрессивную среду, если это требуется.
Где применяют ТЭН для термокамеры REX-POL
Такие нагреватели ставят в термокамеры и другое оборудование, где требуется нагрев воздуха или рабочей среды. В термокамерах нагреватель расположен внутри изолированного корпуса, обеспечивая поддержание заданной температуры. Также данные ТЭНы используются в духовых шкафах, где монтируются на задней или боковых стенках камеры, и в мини-печах, где устанавливаются сверху и снизу рабочей камеры.
Вопросы
У меня другое напряжение, чем указано в маркировке старой детали. Вы сделаете ТЭН под 380 В?
Да, сделаем. Пришлите фото старого нагревателя и укажите нужное напряжение и схему подключения (звезда/треугольник).
Крепление на моей старой детали сломалось, но трубка цела. Можно сделать ТЭН с другим типом фиксации?
Да, сделаем крепление по вашему образцу или чертежу. Приложите фото или эскиз нужного кронштейна.
Мне нужна такая же форма, но на 50 мм длиннее по прямой части. Это возможно?
Да, сделаем с изменённой длиной. Пришлите чертёж с указанием нового размера.
Нагреватель стоял в камере с химически активной средой. Выпускаете такой ТЭН из нержавейки?
Да, сделаем из материала, стойкого к вашей среде. Уточните тип среды и приложите фото старой детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
