Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |

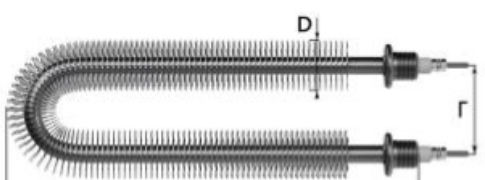

| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим старым нагревателем
- Сравните форму и размер оребрения: шаг, высоту и толщину ребер, а также их расположение по длине трубки.
- Проверьте тип крепления: есть ли резьба, фланец, проушины или крепежные отверстия на трубке или на торцах.
- Уточните расположение и длину выводов (контактных стержней или гибких проводов), а также способ их изоляции.
- Измерьте общую длину трубки без выводов, а также диаметр гладкой части (если ребра не по всей длине).
- Сверьте номинальную мощность и напряжение: они указаны на корпусе старого ТЭНа или в паспорте устройства.
Что прислать для изготовления такого же
- Фото старого нагревателя с разных сторон, чтобы были видны форма, оребрение, крепление и выводы.
- Четкий чертеж или эскиз с указанием длины, диаметра, параметров ребер и расстояния между ними.
- Фото шильдика или маркировки, если она сохранилась, с указанием мощности, напряжения и буквенных кодов.
- Образец всей детали целиком, если возможна отправка (для точного копирования).
- Фото места установки: как крепится, в каком корпусе или канале стоит.
- Уточните, какая среда будет омывать нагреватель (воздух, газ, другая среда) - это важно для выбора оболочки.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, шаг оребрения, тип и длину выводов, а также мощность под ваше напряжение. Под агрессивную среду можем изменить материал оболочки и ребер.
Где применяют такие нагреватели
Такие нагреватели ставят в конвекторы бытовой техники, где они размещаются на пути воздушного потока между нижним воздухозаборником и верхней решёткой. В электрокалориферах приточных вентиляционных установок оребрённый трубчатый нагреватель находится в воздуховоде или корпусе калорифера и обдувается осевым или канальным вентилятором. В расстоечных шкафах такой нагреватель используется как электронагреватель горячего воздуха камеры.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать такой же, но на другое напряжение?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старого нагревателя.
Вы сможете изменить крепление, например вместо резьбы сделать фланец?
Да, можем. Для этого приложите эскиз нового крепления и фото места установки.
У нас среда с химическими парами, подойдет ли стандартный материал?
Нет, для агрессивной среды закажите с уточнением состава среды, мы подберем другой материал оболочки и ребер.
Нужен ТЭН такой же длины, но с другим шагом ребер. Это возможно?
Да, сделаем. Укажите в заказе новый шаг и общую длину, а также пришлите фото старого образца.
