Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 6,5 кВт; можно меньше или больше, примерно от 3,9 кВт до 9,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что скрывает название этого ТЭН
Название «Погружной ТЭН для воды, 6,5 кВт, 380 В» даёт три главных параметра: среда (вода), мощность 6,5 кВт, напряжение 380 В. Отсюда уже посчитаны рабочий ток 17,11 А и сопротивление спирали 22,2 Ом. Но для изготовления нужны геометрические размеры. Без них невозможно понять, какой длины трубку гнуть, какой диаметр брать и как расположить контактные стержни.
Из названия известны электрические параметры, но не размеры. Делаем по чертежу, эскизу или образцу.
Чего не хватает:
- Развёрнутая длина трубки
- Диаметр оболочки
- Длина холодных зон (участков без нагрева у концов)
- Форма после гибки и межосевые расстояния
- Тип резьбы штуцера и длина контактных стержней
- Материал оболочки
Без этих данных изготовить такой же ТЭН невозможно, поэтому сначала снимаем размеры со старого.
Среда: вода, а не масло и не воздух
Погружной ТЭН сделан для воды. В каталогах производителей для воды используют медную, латунную, нержавеющую или стальную оболочку, выбор зависит от pH и жёсткости. Для масла и воздуха допустимая удельная мощность ниже, поэтому водяной ТЭН в масле или на воздухе перегреется и прогорит.
Не ставьте водяной ТЭН в масло или открытый воздух. Это сократит срок службы или приведёт к пробою.
Если нужен нагреватель для другой среды, укажите это в заказе. Мы делаем по чертежу и подбираем материал оболочки под среду.
Снимаем размеры со старого ТЭН
Чтобы повторить форму, не разрезайте старый ТЭН сразу. Сначала сделайте замеры.

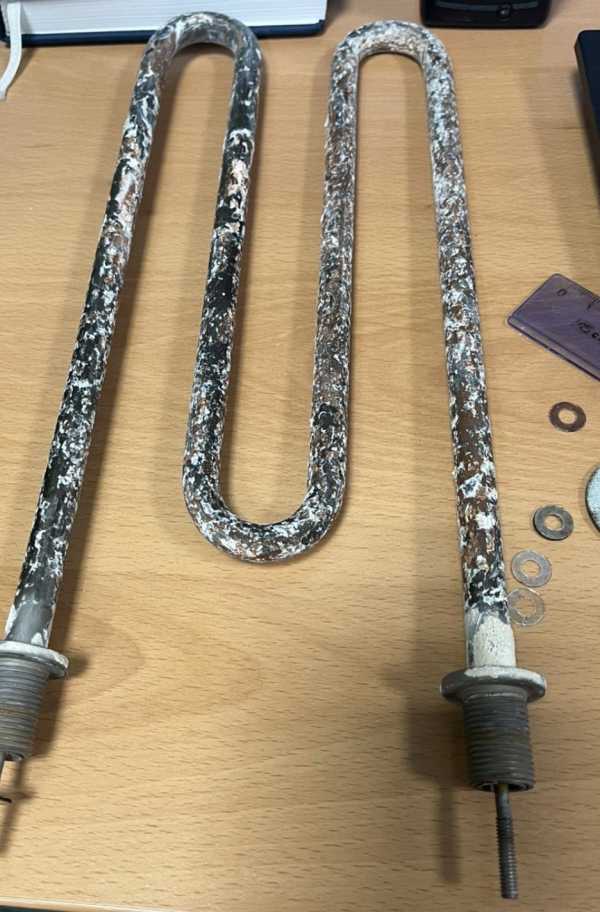

- Развёрнутая длина. Проложите по трубке гибкую проволоку или рулетку, повторяя все изгибы. Замерьте длину от одного контактного стержня до другого по осевой линии.
- Холодные зоны. Измерьте расстояние от концов трубки до начала нагреваемой зоны. Часто видно по границе накипи или по маркировке.
- Форма после гибки. Зарисуйте или сфотографируйте ТЭН с линейкой. Укажите межосевые расстояния, вылеты, углы изгибов.
- Дополнительно: диаметр трубки, резьбу штуцера, длину контактных стержней, расстояние между ними.
Развёрнутая длина измеряется по проволоке, повторяющей изгибы, а не по прямой. Иначе ошибка может составить десятки сантиметров.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Проверка мультиметром: ждём 22,2 Ом
Рабочее сопротивление этого ТЭН по расчёту 22,2 Ом. Именно такое сопротивление должно быть у исправной спирали при нагреве. При проверке мультиметром в холодном состоянии цифра может быть немного ниже, но главный ориентир около 22 Ом.
- Сопротивление около 22 Ом: спираль целая.
- «Бесконечность»: обрыв спирали.
- Почти ноль: короткое замыкание.
Также проверьте сопротивление изоляции между оболочкой и контактными стержнями. У производителей оно должно быть не менее 0,5 МОм. Если меньше, ТЭН просушивают, а при повторном низком значении бракуют.
Сопротивление 22,2 Ом: главная цифра для проверки этого ТЭН.
Что прислать, чтобы мы сделали точно
Присылайте любую комбинацию: чертёж с размерами, эскиз от руки, фотографии со штангенциркулем или линейкой, сам старый ТЭН. Главное, чтобы были видны:
- Развёрнутая длина
- Холодные зоны
- Форма после гибки
- Диаметр оболочки
- Резьба штуцера
- Расстояние между контактными стержнями
По этим данным сделаем такой же нагреватель. Если чего-то не хватает, уточним по телефону или в переписке.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), проточные водонагреватели и парогенераторы. В бойлере нагреватель монтируется в бак через боковой или нижний фланец. В проточном водонагревателе элемент располагается в небольшой цилиндрической камере нагрева внутри корпуса. В парогенераторе нагреватель находится в отдельной ёмкости для воды - бойлере парогенератора.
Вопросы
Можно ли поставить в другую среду?
Нет, этот ТЭН рассчитан на воду. Для масла и воздуха нужны другие материалы оболочки и допустимая мощность, иначе нагреватель перегреется.
Как измерить развёрнутую длину?
Возьмите гибкую проволоку, приложите её вдоль трубки, повторяя все изгибы, затем измерьте длину проволоки.
Можно ли сделать на другое напряжение?
Для другого напряжения нужно пересчитать сопротивление спирали, поэтому просто заменить нельзя. По заказу делаем ТЭН под ваше напряжение.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу под ваш крепёж. Укажите её в эскизе или образце.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
