Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Тэн для печи полимеризации: проверка геометрии и расположения выводов
- Форма и количество изгибов. Сравните количество U-образных петель на старой детали и на этой. Изгибы должны совпадать по расположению в пространстве.
- Тип и расположение контактных выводов. На этой детали выводы в виде резьбовых шпилек с гайками. Убедитесь, что шаг и диаметр шпилек совпадают с вашей шпилькой.
- Длина трубки (по огибающей). Измерьте длину развернутой трубки от вывода до вывода (общую длину нагревателя). Сверьте с длиной, указанной в маркировке детали.
- Ширина и глубина укладки. Замерьте габаритный прямоугольник, в который вписывается весь ТЭН. Он должен совпасть с посадочным местом в вашей печи.
- Напряжение и мощность. Сверьте данные, указанные на бирке старого ТЭНа или в паспорте печи, с маркировкой на этом нагревателе.
Для точной копии пришлите фото старого ТЭНа с линейкой вдоль трубки
- Фото старого ТЭНа с линейкой вдоль трубки (для масштаба).
- Чертеж или эскиз с размерами: габаритная ширина, глубина, высота и длина развернутой трубки.
- Четкое фото контактных выводов: тип шпильки (резьба, гладкая), наличие гаек и шайб.
- Маркировку с корпуса старого нагревателя (буквы и цифры на трубке или бирке).
- Тип среды в печи и максимальную температуру нагрева.
Если нужен другой шаг изгибов или длина трубки для печи полимеризации
Делаем по образцу, фото или чертежу. Под заказ меняем длину трубки, шаг между изгибами, форму выводов (шпильку на клемму или наоборот) и материал оболочки под агрессивную среду или другую температуру.
Применение: ТЭН для печи полимеризации

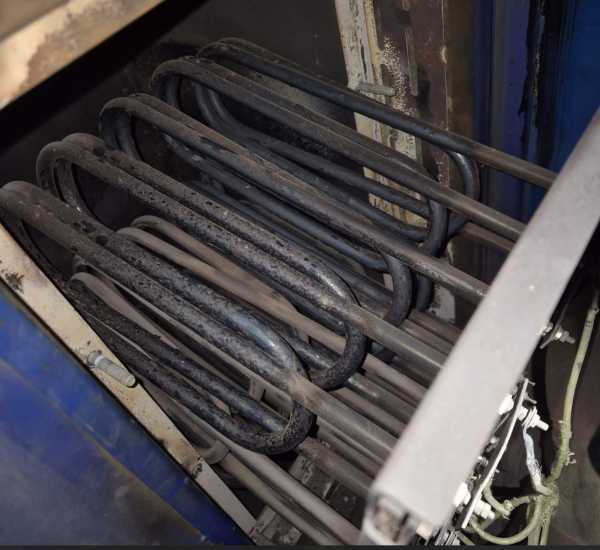

Такие нагреватели ставят в камерах полимеризации порошковой покраски, где они расположены в отдельном термоблоке, пристыкованном к камере снаружи, или в боковых стенках камеры с теплоотражающими экранами.
Вопросы
Можно ли сделать этот ТЭН на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Для этого к заказу приложите фото старой детали и укажите нужное напряжение и мощность.
У меня крепление не на шпильках, а на плоских клеммах. Вы переделаете выводы?
Да, сделаем. Пришлите фото вашего узла подключения и замер расстояния между центрами ваших клемм.
Трубка прогорела из-за хлора в среде. Поставите другую сталь, устойчивее к химии?
Да, сделаем из материала, стойкого к вашей среде. Для этого укажите состав среды и максимальную рабочую температуру.
Мне нужно, чтобы ТЭН был на 50 мм короче по общей длине. Вы можете изменить?
Да, сделаем. Приложите ваш чертеж с нужными размерами или просто укажите новую длину в комментарии к заказу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
