Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 140 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что у ТЭН 150 Вт / 55 В уже есть и чего не хватает под заказ

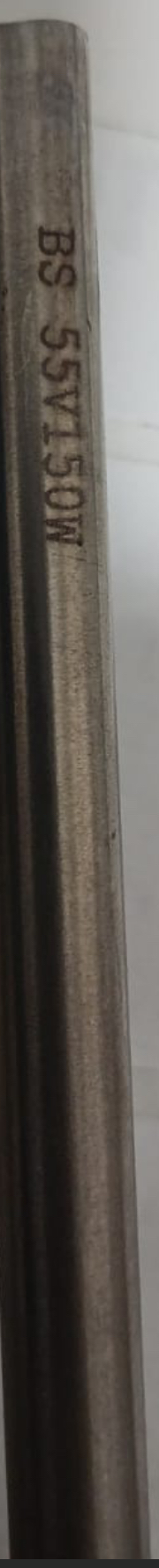

Из названия товара известны четыре параметра: мощность 150 Вт, напряжение 55 В, диаметр оболочки 8 мм, длина оболочки 140 мм. 55 В - это нестандартное напряжение, в ряду ГОСТ 13268-88 указаны 12, 24, 36, 42, 48, 60, 127, 220, 380 В. Для изготовления понадобятся данные, которых в названии нет.
- Среда нагрева (код по таблице 4 ГОСТ): вода, масло, воздух, агрессивная жидкость - от этого зависит материал оболочки и предельная удельная мощность.
- Длина контактных стержней и размер холодных зон (буквенный код A - H по ГОСТ).
- Форма после гибки, радиусы изгиба.
- Тип крепления: штуцер, гайка, фланец.
Делаем по чертежу, эскизу, образцу. Название содержит только габарит оболочки, без среды и крепежа - заказ будет неполным без этих данных.
Как снять размеры со старого ТЭН
Чтобы изготовить замену, измерьте старый нагреватель. Вот порядок действий:
- Развёрнутая длина - выпрямите старый ТЭН (если он гнутый) и замерьте общую длину трубки от торца до торца вместе с контактными стержнями. Допуск по ГОСТ: до 1000 мм ±2%, не более 12 мм.
- Холодные зоны - длина участка от конца стержня до начала активной (греющей) части. Измерьте от края оболочки до точки, где трубка начинает греться. У производителей встречаются коды A=40 мм, B=65 мм, C=100 мм и т. д.
- Форма после гибки - если ТЭН изогнут, снимите шаблон (согните проволоку по контуру) или нанесите контур на бумагу. Обязательно укажите радиусы изгиба и расстояния между осями прямых участков.
Для диаметра 8 мм важно: контактный стержень должен отстоять от начала изгиба не менее чем на 10 мм (требование ГОСТ для диаметров 6,5 - 9,5 мм).
Крепление: штуцер, гайка, фланец
Крепёж выбирается под установочное место. Для ТЭН 8 мм возможны варианты:
- Штуцер с резьбой (M12, M14, M16 и др., подбирается под отверстие в стенке бака).
- Гайка - прижимная или накидная.
- Фланец - пластина с отверстиями под болты, указывается межосевое расстояние между центрами крепёжных отверстий.
По заказу меняем резьбу штуцера и тип крепления. Если ставите взамен старого - снимите размеры крепежа (диаметр резьбы, шаг, толщину фланца). Для фланца важны два размера: расстояние между осями и диаметр самого фланца.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать контур
Форма ТЭН бывает прямой, П-образной, W-образной, кольцевой. Чтобы мы сделали точную гибку, пришлите одно из трёх:
- Чертёж с размерами и радиусами.
- Эскиз от руки с указанием всех длин.
- Образец (старый ТЭН) - мы скопируем геометрию.
Не допускайте гибку на расстоянии менее 10 мм от конца стержня - это вызовет повреждение изоляции (ГОСТ 13268-88, для диаметров до 9,5 мм).
Что прислать для заказа
Соберите комплект данных и приложите к заявке:
- Фото старого ТЭН с линейкой или штангенциркулем рядом.
- Среду, в которой работает нагреватель (вода, масло, воздух, кислота) - по ней выберем материал оболочки.
- Тип крепления и его размеры.
- Развёрнутую длину и длину контактных стержней.
- Форму - чертёж, эскиз или сам образец.
Делаем по чертежу, эскизу, образцу. Если нет возможности измерить - пришлите старый ТЭН, мы снимем все размеры и согласуем.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели, проточные водонагреватели и стиральные машины. В накопительном водонагревателе элемент устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера под ваше отверстие. Укажите диаметр и шаг резьбы.
Можно ли нержавейку?
Да, для агрессивных сред (кислоты, щёлочи) ставим оболочку из нержавеющей стали 08Х18Н10Т. Уточните среду, чтобы мы проверили предельную удельную мощность.
Можно ли поставить в другую среду?
Можно, это потребует пересчёта материала оболочки и удельной мощности. Пришлите код среды (X, J, P, Z, S и т. д.) или опишите, что будет нагреваться.
Можно ли сделать по старому образцу без маркировки?
Да, мы изготовим ТЭН по вашему образцу. Снимем все размеры, в том числе развёрнутую длину, холодные зоны и конфигурацию крепления.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
