Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия этого ТЭН и чего не хватает для изготовления
Из названия ясно: это водяной ТЭН, оболочка из нержавейки, мощность 2,5 кВт, напряжение 220 В. Эти три параметра - материал, мощность и напряжение - заданы. Но для запуска в производство нужны геометрические размеры. Трубчатый электронагреватель (ТЭН) по ГОСТ 13268-88 - это металлическая оболочка с запрессованной спиралью. У производителей в каталогах диаметр оболочки одиночного ТЭН - от 6,5 до 16 мм, развёрнутая длина - от 250 до 6300 мм. Без чертежа или образца мы не знаем, какой из этих размеров подходит вам.
Развёрнутая длина, диаметр оболочки, длина контактных стержней и резьба штуцера - эти размеры вы задаёте.
Подключение на напряжение этого ТЭН и ток
ТЭН рассчитан на однофазную сеть 220 В. По расчёту ток в рабочем режиме составит 11,36 А. Это значение нужно для выбора автоматического выключателя и сечения питающего провода. Подключение стандартное: фазный провод на один контактный стержень, ноль - на другой. Схема «звезда» или «треугольник» для одного ТЭН не применяется - это для сборки нескольких штук в трёхфазную сеть.
11,36 А - рабочий ток при 220 В. Учитывайте его при подборе защиты.
Проверка мультиметром: какое сопротивление ждать
В рабочем режиме спираль имеет расчётное сопротивление 19,4 Ом. Это значение для горячего состояния. При проверке мультиметром в холодном виде сопротивление будет немного ниже - около 16 - 18 Ом, так как нихром меняет сопротивление при нагреве. Измеряйте между двумя контактными стержнями. Показания, близкие к нулю (короткое замыкание) или «бесконечность» (обрыв), говорят о неисправности.
Сопротивление изоляции между стержнем и оболочкой в холодном состоянии - не менее 0,5 МОм. Меньше - значит пробой на корпус.
19,4 Ом - сопротивление спирали в рабочем режиме при 220 В.
Среда и материал оболочки
Оболочка из нержавеющей стали - стандартный выбор для воды и слабых растворов кислот (pH 5 - 7). По ГОСТ 13268-88 для такой среды (код J) предельная удельная мощность - 15 Вт/см². Это значит, что ваш ТЭН рассчитан на нагрев именно воды. В каталогах производителей нержавейку также применяют для воздуха при высоких температурах (код T), но там другая предельная мощность - 5 Вт/см². Для масел (код Z) обычно берут углеродистую сталь. Если среда другая - меняем материал оболочки по заказу.
- Вода (pH 5 - 9) - нержавейка или латунь.
- Масло, жир - углеродистая сталь.
- Воздух спокойный до 450°C - углеродистая сталь.
- Воздух свыше 450°C - нержавеющая жаропрочная сталь.
Что прислать
Для изготовления этого ТЭН по вашему заказу нужно:
- Чертеж с размерами (развёрнутая длина, диаметр оболочки, длина контактных стержней, форма изгиба).
- Или эскиз с указанием резьбы штуцера и межосевого расстояния.
- Или образец - сделаем точную копию.
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, резьбу штуцера, длину стержней.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также нагреватель используется в проточных водонагревателях, где он расположен в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных машинах элемент закреплён снизу бака через резиновую манжету, а в посудомоечных машинах встроен в проточную часть циркуляционной помпы.

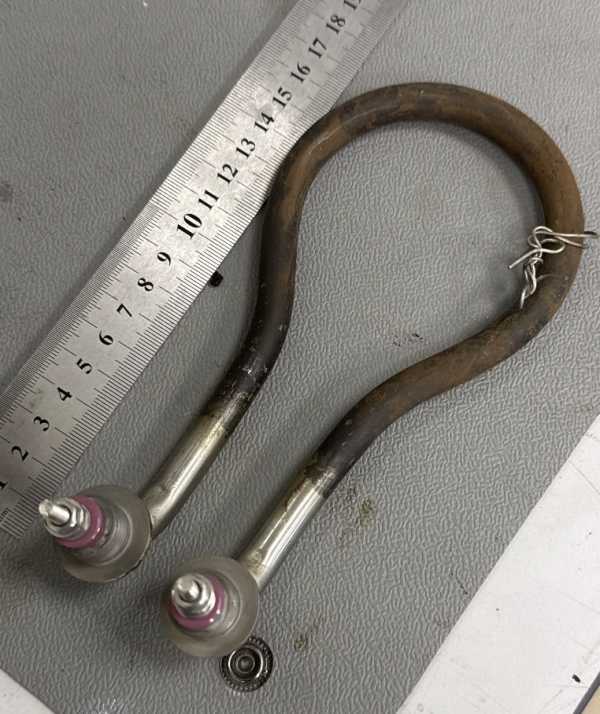

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера на нужную - дюймовую, метрическую или коническую.
Можно ли сделать по старому образцу без маркировки?
Да, принимаем образец без маркировки, снимаем размеры и изготавливаем копию.
Можно ли поставить в другую среду, например в масло?
Можно, но для масла потребуется оболочка из углеродистой стали. Делаем по заказу с другим материалом.
Можно ли на другое напряжение, например 380 В?
Да, пересчитываем мощность под другое напряжение. Например, при 380 В и той же мощности 2,5 кВт сопротивление спирали будет другим. Изготавливаем по новому расчёту.
