Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

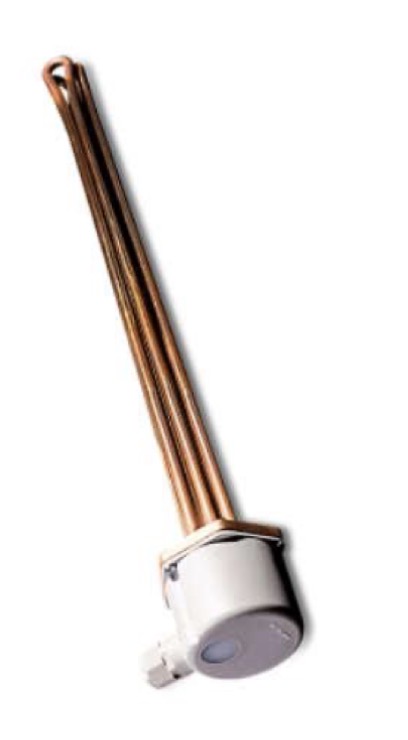

Что скрывает название RTF-15 15 кВт 380В медь
Из названия этого ТЭН известно главное:
- 15 кВт - мощность
- 380 В - рабочее напряжение
- МЕДЬ - материал оболочки (медь или латунь по ГОСТ)
- RTF-15 - модель производителя, расшифровка без паспорта неизвестна
Для изготовления точной замены не хватает трёх вещей: развёрнутой длины трубки, диаметра оболочки и длины холодных зон (контактных стержней в заделке).
Без размеров старого ТЭН изготовить копию невозможно - делаем по чертежу, эскизу или образцу.
Как снять размеры со старого ТЭН
- Развёрнутая длина - осторожно выпрямите трубку (не повредив её) и измерьте рулеткой от торца одного контактного стержня до торца другого.
- Холодные зоны - замерьте длину каждого контактного стержня от его торца до места, где начинается нагрев (обычно заметен по цвету или маркировке). У производителей стандартные длины по ГОСТ: A=40 мм, B=65 мм, C=100 мм.
- Форма после гибки - сфотографируйте старый ТЭН с линейкой рядом, сделайте набросок с размерами прямых участков и радиусов изгиба.
Не пытайтесь гнуть холодный ТЭН - спираль внутри может оборваться. Если трубка лопнула, измеряйте по фрагментам, сложив их на бумаге.
Среда и материал оболочки: для чего подходит этот ТЭН
Медная оболочка (обозначение в названии «МЕДЬ») по ГОСТ 13268-88 применяется для воды и слабых растворов щелочей/кислот (pH 5 - 9). Предельная удельная мощность для такой среды - 9,0 Вт/см².
- Вода - да, медь подходит
- Масло - нет, для масел и жиров нужна углеродистая сталь (код Z)
- Воздух - нет, для воздуха требуется оребрение или стальная оболочка с другой удельной мощностью
По заказу меняем материал оболочки на нержавеющую сталь или углеродистую - укажите среду при заказе.
Подключение на 380 В и ток 39,47 А
Расчётные параметры этого ТЭН:
Ток: 39,47 А (по расчёту)
Сопротивление в рабочем режиме: 9,6 Ом
Для трёхфазной сети 380В такой ТЭН подключается по схеме «треугольник» (между фазами). Если ТЭН будет работать от одной фазы 220В, ток изменится - это потребует пересчёта мощности и спирали.
Главное: ток 39,47 А - сечение питающего провода выбирайте не менее 6 мм² меди, автомат на 40 А.
Что прислать для заказа
- Образец старого ТЭН (целый или фрагменты) - сделаем точную копию
- Эскиз с размерами: развёрнутая длина, диаметр трубки, длина холодных зон, форма гибки
- Техническое задание: среда (вода, масло, воздух), напряжение, мощность, материал оболочки
Делаем по чертежу, эскизу, образцу. По заказу меняем диаметр, длину холодных зон, материал оболочки и форму гибки.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также они используются в проточных водонагревателях, где располагаются в небольшой цилиндрической камере нагрева внутри корпуса. Кроме того, подобные нагреватели встречаются в стиральных машинах, где закрепляются снизу бака через резиновую манжету.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить этот ТЭН в масло?
Нет, медная оболочка рассчитана на воду и слабые растворы. Для масла заказывайте ТЭН с углеродистой сталью (код Z по ГОСТ).
Можно ли подключить на другое напряжение, например 220 В?
При подключении на 220 В мощность упадёт втрое (примерно до 5 кВт), а ток изменится. Для работы на 220 В нужен пересчёт спирали - закажите ТЭН с другими параметрами.
Можно ли сделать такой же ТЭН из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь (код J по ГОСТ). Укажите среду - для воды с кислотами это правильный выбор.
Как измерить развёрнутую длину, если ТЭН сломан?
Аккуратно выпрямите трубку плоскогубцами (без рывков). Если ТЭН разорван, сложите фрагменты на ровной поверхности и измерьте общую длину по внешним торцам контактных стержней.
