Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 300 Вт; можно меньше или больше, примерно от 180 Вт до 420 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 110 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления
Из названия «ТЭН 300 Вт 110 вольт» мы знаем три главных параметра:
- Мощность: 0,3 кВт (300 Вт)
- Напряжение: 110 В
- Отсюда расчётные величины: ток 2,73 А, сопротивление в рабочем режиме 40,3 Ом
Этого достаточно, чтобы подобрать спираль и наполнитель. Но для изготовления конкретного нагревателя нужны ещё размеры оболочки: диаметр трубки, развёрнутая длина, длина холодных зон, форма изгиба и тип крепления. Без них мы можем сделать только прямой отрезок трубы - а он обычно не встаёт в оборудование.
Из названия и расчётов мы знаем электрические параметры. Геометрию и крепление берём со старого образца.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

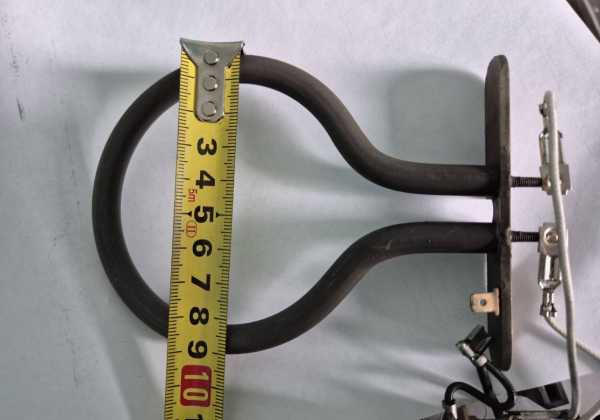

Снимайте размеры аккуратно, лучше сфотографировать деталь рядом с линейкой.
- Развёрнутая длина - это полная длина трубки, если её выпрямить. Измерьте гибкой рулеткой или ниткой по центру изгибов. У производителей по ГОСТ 13268-88 допуск на длину до 1000 мм - ±2% (но не более 12 мм), свыше 1000 мм - ±1%. Ваш старый ТЭН скорее всего подходит под этот допуск.
- Холодные зоны - расстояние от конца трубки до начала активной части (где греет). Обычно они маркируются буквами A (40 мм), B (65 мм), C (100 мм) и так далее по ГОСТ. Замерьте длину неизолированного участка от контактного стержня до места, где начинается нагрев (часто видно по цвету или маркировке).
- Форма после гибки - зарисуйте или сфотографируйте контур: П-образный, W-образный, круглый, змейка. Важно: конец контактного стержня должен находиться на прямом участке - не менее 20 мм от начала изгиба для трубок диаметром 10 - 16 мм, и не менее 10 мм для тонких (6,5 - 9,5 мм). Это требование у производителей.
Не пытайтесь выпрямлять старый ТЭН - он может треснуть. Измеряйте на месте.
Крепление: штуцер, гайка, фланец, межосевое
Крепление определяет, как ТЭН будет стоять в оборудовании. Варианты:
- Штуцер с резьбой - измерьте диаметр резьбы (например, M16, M18) и длину резьбовой части.
- Гайка - если ТЭН вкручивается через стенку, замерьте размер под ключ.
- Фланец - плоская пластина с отверстиями. Замерьте межосевое расстояние между отверстиями (расстояние между центрами двух крепёжных отверстий) и диаметр самих отверстий.
- Просто гладкая трубка без крепления - тогда укажите, что ТЭН будет зажиматься хомутом или привариваться.
Межосевое расстояние - главный размер для фланца. Без него новый ТЭН может не совпасть с отверстиями в оборудовании.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки
Среда, в которой работает ТЭН, диктует материал трубки и предельную мощность на квадратный сантиметр. По ГОСТ 13268-88 (Таблица 4) для разных сред свои буквенные коды:
- Вода (нейтральная, pH 5 - 9) - медь или латунь, код X.
- Вода с кислотами (pH 5 - 7) - нержавеющая сталь, код J.
- Вода с щелочами (pH 7 - 9) - углеродистая сталь, код P.
- Воздух неподвижный до 450°C - углеродистая сталь, код S.
- Воздух движущийся - сталь с оребрением, коды O, K.
- Масла и жиры - углеродистая сталь, код Z.
Ваш ТЭН на 110 В и 0,3 кВт может быть для любой среды. Если не знаете точно - посмотрите на старый: есть ли следы накипи (вода), масла, копоти (воздух). Или пришлите фото.
Для воды чаще всего используют нержавейку или медь. Для масла - углеродистую сталь. Для воздуха - сталь с оребрением.
Что прислать
Чтобы мы сделали точную копию, пришлите:
- Фото старого ТЭН с линейкой (вид сбоку, сверху, торцы).
- Замеры: развёрнутая длина, длина холодных зон, диаметр трубки, тип и размер крепления (резьба, фланец, межосевое).
- Указание среды (вода, воздух, масло) - если не знаете, напишите, где стоял ТЭН.
- Если есть маркировка на трубке или на корпусе - сфотографируйте её.
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, длину холодной зоны, форму изгиба.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), проточные водонагреватели, стиральные машины и посудомоечные машины. В бойлере ТЭН устанавливается в бак через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету с прижимной скобой. В посудомоечной машине ТЭН встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать из нержавейки?
Да, по заказу меняем материал оболочки. Для воды с кислотами (pH 5 - 7) нержавеющая сталь - стандартный выбор по ГОСТ (код J). Если ваш старый был из меди, уточните среду - нержавейка подойдёт не для всех случаев.
Можно ли сделать на другое напряжение, например 220 В?
Нет, этот ТЭН рассчитан на 110 В. Если нужно на 220 В - это другой товар с другими электрическими параметрами. Мы делаем по чертежу, вы можете заказать ТЭН с нужным напряжением и мощностью, но переделывать данный нельзя - изменится сопротивление и ток.
Можно ли сделать по старому образцу, если на нём нет маркировки?
Да, достаточно прислать замеры и фото. Развёрнутую длину, холодные зоны, форму и крепление мы воспроизведём по вашему образцу. Маркировка не обязательна.
Как правильно измерить развёрнутую длину, если ТЭН изогнут?
Используйте гибкую рулетку или прочную нитку, плотно обведите по центру трубки вдоль всех изгибов. Затем приложите нитку к линейке. Если нет рулетки - можно использовать кусок проволоки, который повторит форму, и потом выпрямить его.
