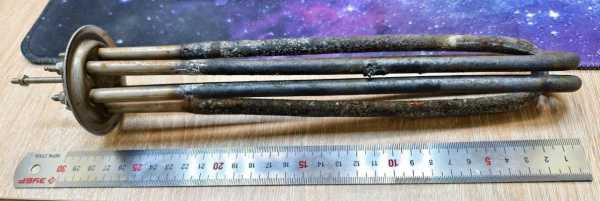

Тэн для нагрева воды в рубашке. 380v 6000w

Что даёт название и что нужно уточнить

Из названия «Тэн для нагрева воды в рубашке. 380v 6000w» известно главное: рабочее напряжение 380 В и потребляемая мощность 6 кВт. По этим данным рассчитаны ток 15,79 А и сопротивление в рабочем режиме 24,1 Ом. Среда - вода в рубашке, то есть нагрев жидкости, чаще всего с pH 5 - 9. Чего в названии нет и без чего ТЭН не изготовить: развёрнутая длина трубки, длина холодных зон (контактных стержней в заделке), диаметр оболочки, форма после гибки, тип и размер крепления. Все эти размеры нужны для запуска в производство.

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

1. Отключите ТЭН от сети, слейте воду, демонтируйте нагреватель.
2. Измерьте развёрнутую длину - распрямите трубку или сложите гибкую проволоку по её контуру, затем измерьте рулеткой. По ГОСТ допуск до 1000 мм - ±2% (но не более 12 мм), свыше 1000 мм - ±1%.
3. Замерьте длину холодных зон - участков от торца оболочки до начала спирали (активной части). В каталогах производителей буквенные коды по ГОСТ: A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм, F=250 мм и далее.
4. Зарисуйте или сфотографируйте форму после гибки: прямые участки, радиусы изгибов, углы. У ТЭН на 380 В 6 кВт контактные стержни должны выходить только на прямом участке, не ближе 20 мм от начала изгиба для диаметров 10 - 16 мм.
5. Укажите диаметр оболочки - у производителей встречаются 6,5; 8,0; 8,5; 9,5; 10,0; 13,0; 16,0 мм.

Крепление: штуцер, гайка, фланец, межосевое

Крепление для ТЭН в рубашке выбирается по месту установки. Варианты:

• Штуцер с резьбой (например, G1, G1 1/4, G1 1/2) - вворачивается в стенку рубашки.
• Гайка с наружной резьбой и уплотнительной прокладкой.
• Фланец с отверстиями под болты - межосевое расстояние (центры отверстий) указывается в миллиметрах.
• Без крепления - если ТЭН фиксируется иначе.

По заказу меняем тип крепления, резьбу, материал фланца. Делаем по чертежу, эскизу, образцу.

Подключение на напряжение 380 В и ток 15,79 А

Этот ТЭН рассчитан на 380 В (три фазы, линейное напряжение). По расчёту ток составляет 15,79 А. При подключении к трёхфазной сети одиночные ТЭН на 380 В собирают в схему «треугольник» - каждый нагреватель включается между двумя фазами. Если ТЭН один, его подключают на две фазы (380 В) или на фазу и ноль - только если он рассчитан на 220 В, а этот - нет. Для данного ТЭН обязательно две фазы.

Ток 15,79 А - сечение питающего провода выбирайте с запасом по этому значению.

Перед включением проверьте сопротивление изоляции: в холодном состоянии не менее 0,5 МОм, заводская норма - от 50 МОм.

Что прислать для изготовления

Чтобы мы сделали ТЭН 380 В 6 кВт точно под вашу задачу, пришлите:

• Образец старого ТЭН (целиком или его фрагменты с резьбой/фланцем);
• Чертёж или эскиз с размерами: развёрнутая длина, длина холодных зон, диаметр оболочки, форма гибки, тип крепления;
• Фото места установки и маркировки (если есть);
• Информацию о среде (вода, pH, температура), если отличается от обычной водопроводной.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительные водонагреватели (бойлеры), проточные водонагреватели и парогенераторы. В бойлере нагреватель устанавливают в баке через боковой или нижний фланец. В проточном водонагревателе элемент находится в небольшой цилиндрической камере нагрева внутри корпуса. В парогенераторе нагреватель размещается в отдельной ёмкости для воды.
