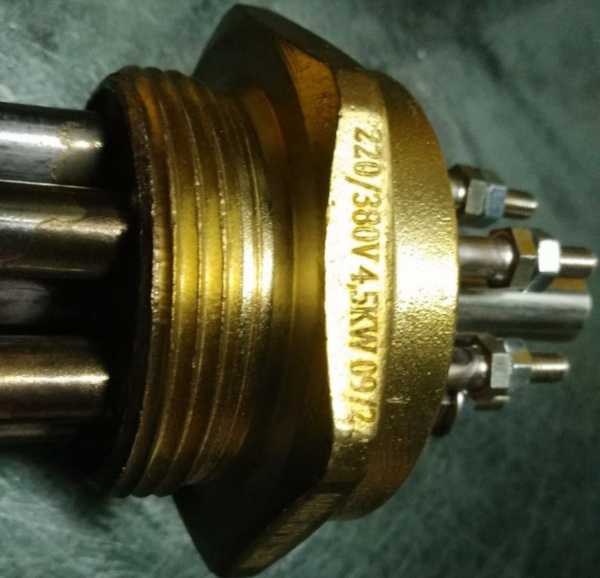

Из чего собран блок ТЭНБ на 4,5 кВт
В названии указаны тип блока, мощность и обозначение 220/380. Число и материал трубок, присоединение и схема сборки по нему не определяются. У производителей ТЭНБ обычно представляет собой несколько трубчатых нагревателей в общем присоединительном узле.
Чтобы подобрать замену, сравните старый блок по маркировке, конструкции и способу подключения.
Звезда или треугольник: что известно о блоке 220/380
По одной маркировке нельзя достоверно установить схему соединения именно этого блока или указать ток по фазе. Перед подключением сверьте схему на шильдике, в паспорте или на старом блоке.
- Отключите питание и сфотографируйте схему выводов.
- Проверьте, как были соединены нагреватели.
- Подключайте блок только по подтверждённой схеме.
Ток по фазе в готовом расчёте не указан.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 4,5 кВт; можно меньше или больше, примерно от 2,7 кВт до 6,3 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Сталь, нержавейка или титан: материал трубок
Материал этого блока по названию определить нельзя. В каталогах производителей встречаются трубки из стали и нержавеющей стали; для агрессивных сред применяют титановые исполнения. Выбор зависит от состава раствора и условий эксплуатации.
Что прислать для подбора
- Фото шильдика и блока целиком.
- Фото выводов и схемы подключения.
- Маркировку старого блока, если она сохранилась.
- Сведения о рабочей среде и питающей сети.
Делаем по чертежу, эскизу или образцу; по заказу меняем исполнение под задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных электрокотлах отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также их используют в блочных нагревателях для отопительного оборудования транспортной инфраструктуры, где блок из одного или нескольких ТЭН закреплён на фланце. Кроме того, нагреватели данного типа встречаются в промышленных электроводонагревателях для технологических жидкостей, где блок ТЭН вкручен в бак или котёл через резьбовой фланец с выносным блоком управления и термодатчиком.
Вопросы
Как подключить блок к однофазной сети 220 В?
По маркировке 220/380 нельзя подтвердить схему подключения к однофазной сети. Нужны схема блока и данные о напряжении отдельных нагревателей.
Нужен ли термостат в блоке?
Наличие встроенного термостата из названия не следует. Необходимость регулирования и способ управления уточняют отдельно по схеме оборудования.
Можно ли заменить один ТЭН?
Это зависит от конструкции блока и характеристик установленного элемента. Для подбора нужны маркировка, фото и схема старого блока.
Почему перегорает один из трёх ТЭН?
Возможны плохой контакт, нарушение схемы, перегрев или условия работы, отличающиеся для одного элемента. Перед заменой проверьте соединения и состояние нагревательной поверхности.
