Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 350 Вт; можно меньше или больше, примерно от 210 Вт до 490 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: что совпадает

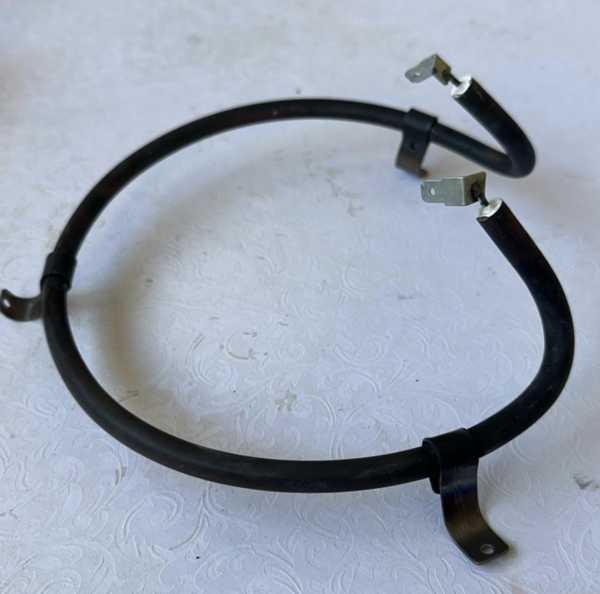

- Форма: сухой ТЭН для обдува, прямая или изогнутая, как у вашей детали. Сравните конфигурацию корпуса.
- Крепление: наличие и тип крепежного элемента (например, пластина, резьба, скоба) на корпусе. Оно должно совпадать с вашим.
- Выводы: два контакта, их расположение (с одной стороны или с разных) и длина. Убедитесь, что они подходят под вашу схему подключения.
- Длина корпуса: измерьте активную часть вашего старого ТЭН. Наша деталь изготавливается по вашим размерам.
- Мощность: 0,35 кВт. Если ваша деталь имела другую мощность, укажите это в заказе.
Что прислать именно для этого товара
- Фото старой детали с разных сторон, включая крепление и выводы.
- Чертеж с размерами или точные замеры длины корпуса, расстояния между выводами, диаметра.
- Модель и марку аппарата для сушки фруктов и овощей, для которого нужен ТЭН.
- Фото места установки (камера, крепеж) и способ подключения (клеммы, провода).
- Указать, какая среда будет омывать ТЭН: воздух с паром, соком, пылью, или только сухой горячий воздух.
- Если меняете материал корпуса или мощность, напишите это отдельно.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем мощность, длину корпуса, материал оболочки (например, на нержавейку для агрессивной среды), тип и расположение крепления, а также длину и сечение выводов. Главное, чтобы форма и способ установки подходили под ваше оборудование.
Где применяют такие нагреватели
Такие нагреватели ставят в сушилках для овощей и фруктов, а также в дегидраторах. В этом оборудовании трубчатый нагреватель находится в корпусе сушилки, обдувается встроенным вентилятором и распределяет тёплый воздух по многоярусным поддонам.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Мне нужно другое напряжение, 220 В или 24 В. Вы сделаете?
Да, сделаем. Приложите к заказу фото старого ТЭН и укажите нужное напряжение.
У меня в сушилке высокая влажность и кислая среда от фруктов. Подойдет ли этот ТЭН?
Мы можем изменить материал корпуса на кислотостойкую сталь. Пришлите фото места установки и опишите среду.
Крепление на моей детали сломалось, форма нестандартная. Вы сможете повторить?
Да, делаем по образцу. Пришлите фото и чертеж крепления, даже если оно повреждено.
Мне нужна другая длина корпуса, на 10 см короче. Это возможно?
Да, сделаем по вашим размерам. Приложите к заказу точный чертеж или замеры.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
