Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: проверка старой детали
- Сверьте форму оребрения (спираль, витки, прямые рёбра) с образцом.
- Сравните тип крепления: резьбовая шпилька, фланец, сварная конструкция или свободный монтаж.
- Проверьте расположение и тип выводов (гибкий провод, клемма, штекер, длина хвостовика).
- Измерьте общую длину корпуса и длину оребрённой части (без крепежа и контактов).
- Уточните напряжение и мощность, указанные на маркировке старой детали.
Что прислать для изготовления этой детали
- Фото старого оребрённого ТЭНа с разных сторон (чётко видно форму рёбер, крепление, выводы).
- Чертеж или эскиз с размерами (длина, диаметр корпуса, шаг и высота ребра, расположение крепежа).
- Образец детали (можно отправить транспортной компанией или привезти).
- Технические требования: напряжение, мощность, воздух: температура и есть ли обдув.
- Если ТЭН был в оборудовании - фото места установки и тип аппарата (калорифер, тепловая завеса, сушилка).
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину оребрённой части, шаг и высоту ребра, тип и длину выводов, напряжение и мощность, материал оболочки под другую среду.
Где применяют такие нагреватели

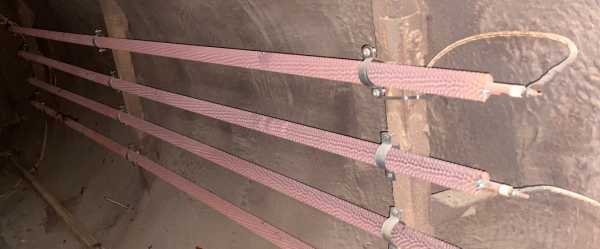

Такие нагреватели ставят в расстоечных шкафах для нагрева воздуха в камере и поддержания влажности, в электрокалориферах приточных вентиляционных установок, а также в сушильных камерах для пиломатериалов и зерносушилках в составе электрокалориферов в тракте подачи сушильного агента.
Вопросы
Можно ли сделать такой ТЭН на другое напряжение (например 380 В вместо 220 В)?
Да, сделаем. Пришлите желаемое напряжение и мощность, мы пересчитаем параметры под вашу задачу.
Подойдёт ли этот нагреватель для установки в другое оборудование с другим креплением?
Да, сделаем с вашим вариантом крепления. Приложите чертёж крепежного узла или фото места посадки.
Возможна ли другая длина оребрённого участка?
Да, сделаем нужную длину. Укажите её в заказе или приложите эскиз.
Можно ли выбрать другой материал оболочки (например нержавейка вместо чёрной стали) для агрессивной среды?
Да, сделаем из вашего материала. Уточните среду (влажность, температура, состав), мы подберём подходящее исполнение.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
