Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 305 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 9 кВт; можно меньше или больше, примерно от 5,4 кВт до 12,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

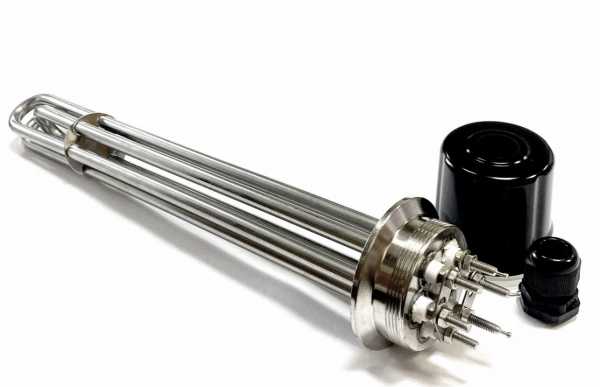

Что скрывается за названием «ТЭН 9 кВт под кламп 2 дюйма L305мм»
Из названия мы знаем:
- 9 кВт - мощность
- Кламп 2 дюйма - тип крепления (хомут под трубу 2 дюйма)
- L305мм - длина оболочки 305 мм
Чего не хватает для изготовления:
- Диаметр трубки (у производителей от 6,5 до 16 мм)
- Материал оболочки (сталь, нержавейка, медь)
- Напряжение (220 В или 380 В - по ГОСТ номиналы: 127, 220, 380 В)
- Длина контактных стержней и их расположение (с двух сторон или с одной)
- Форма (прямой или изогнутый)
Делаем по чертежу, эскизу, образцу. Без полного описания - только «ТЭН 9 кВт под кламп 2 дюйма» - изготовить невозможно.
Среда и материал оболочки: что подходит для вашего случая
Для воды (код X по ГОСТ) - медь или латунь, предельная мощность 9,0 Вт/см².
Для масла (код Z) - углеродистая сталь, мощность до 3,0 Вт/см².
Для воздуха (код S) - сталь, мощность до 2,2 Вт/см².
Если поставить ТЭН для воды в масло - перегрев и выход из строя за минуты. Если ТЭН для масла в воду - пробой изоляции.
Главная цифра: 9 кВт - мощность, с которой работает нагреватель при номинальном напряжении.
Крепление: кламп 2 дюйма и другие варианты
Кламп 2 дюйма - это хомут с уплотнительной прокладкой, используется в пищевых и пивоваренных ёмкостях.
По заказу меняем крепление на:
- Резьбовой штуцер (G1, G1¼, G1½)
- Гайку с наружной резьбой
- Фланец (межосевое расстояние - уточняйте)
В каталогах производителей кламп - один из стандартных типов крепления для ТЭН под ёмкости.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма и гибка: как передать чертёж
Если нужен изогнутый ТЭН (например, для погружения в узкую горловину), пришлите:
- Эскиз от руки с размерами радиусов
- Фото старого ТЭН рядом с линейкой
- Чертеж в DWG или PDF
Важные ограничения по ГОСТ:
- Изгиб - только на прямом участке, не ближе 20 мм от конца стержня
- Развёрнутая длина - от 250 до 6300 мм
- Допуск по длине до 1000 мм - ±2%, свыше - ±1%
Главная цифра: L305мм - длина оболочки, а не развёрнутая длина.
Что прислать для заказа
Чтобы мы изготовили точную замену:
- Фото старого ТЭН (общий вид и крупно маркировку, если есть)
- Замеры: диаметр трубки, длина стержней, расстояние между центрами крепления
- Условия работы: что греет, температура, давление
- Напряжение сети (220 или 380 В) и схема подключения (звезда/треугольник)
По образцу делаем повтор с точностью до миллиметра. Без образца - только по полному описанию.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, где элемент монтируется в бак через фланец или резьбовую втулку, а также в парогенераторах гладильных систем, где он находится в отдельном бойлере для воды.
Вопросы
Как измерить развёрнутую длину ТЭН?
Разверните изогнутый ТЭН мысленно в прямую линию. Измерьте длину от одного контактного стержня до другого, включая все изгибы по внешней стороне трубки. Для точности используйте гибкую рулетку или нитку.
Можно ли поставить ТЭН 9 кВт в другую среду (например, из воды в масло)?
Только если заменить материал оболочки и проверить удельную мощность. Для масла предельная мощность 3,0 Вт/см², для воды - 9,0 Вт/см². Без пересчёта - перегрев и разрушение.
Можно ли другую резьбу штуцера или кламп заменить на резьбу?
Да, по заказу меняем крепление. Пришлите нужный размер резьбы (G1, G1¼, G1½) или диаметр клампа. Учтите, что изменится посадочное отверстие в ёмкости.
Можно ли сделать ТЭН 9 кВт на другое напряжение, не 220 В?
Да, по заказу меняем напряжение на 127 В, 380 В или 12 В. Изменится сопротивление спирали, мощность останется 9 кВт только при новом напряжении. Укажите нужное напряжение в заказе.
