Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 250 Вт; можно меньше или больше, примерно от 150 Вт до 350 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 110 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия и чего не хватает для изготовления

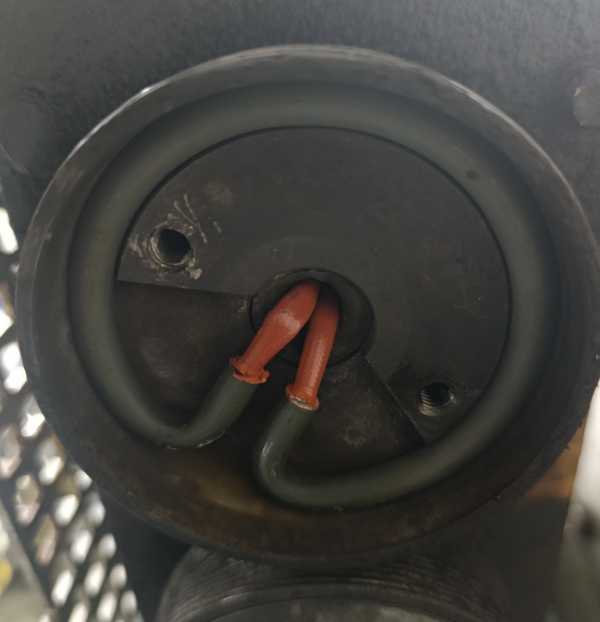

Из названия определены: тип - ТЭН, диаметр оболочки 74 мм, напряжение 110 V, мощность 250 W (0,25 кВт). По расчётам известны ток 2,27 А и сопротивление в рабочем режиме 48,4 Ом.
Для изготовления работоспособного ТЭН этих данных недостаточно.
- Не указана развёрнутая длина трубки (активная часть + холодные зоны)
- Нет длины и расположения холодных зон (контактных стержней в заделке)
- Неизвестна форма после гибки - прямой, изогнутый, П-образный
- Отсутствует среда эксплуатации и материал оболочки
- Нет типа крепления (штуцер, фланец, без крепежа)
Среда и материал оболочки: вода, воздух, масло
У производителей материал оболочки и предельная удельная мощность выбираются строго по среде нагрева. В каталогах ГОСТ 13268-88 каждому коду среды соответствует свой материал и максимальная нагрузка на поверхность.
Универсального ТЭН для воды, воздуха и масла не существует - рабочая среда определяет материал и конструкцию.
Если среда воздух - оболочка из углеродистой или нержавеющей стали. Для воды и слабых растворов - медь, латунь, нержавейка. Для масла и жиров - углеродистая сталь. Без указания среды заказчик должен сообщить, куда устанавливался старый нагреватель.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Чтобы изготовить замену без маркировки, снимите три группы размеров.
- Развёрнутая длина - распрямите старый ТЭН (если он гнутый) и измерьте рулеткой от кончика одного контактного стержня до кончика другого. Допуск по ГОСТ: до 1000 мм ±2%, но не более 12 мм.
- Холодные зоны - длина участков от торца оболочки до начала активной части (где спираль). Измерьте расстояние от края трубки до места, где начинается нагрев (часто видно по следам окалины или по цвету). В каталогах стандартные длины стержня в заделке: 40, 65, 100, 125, 160 мм и т.д.
- Форма после гибки - нарисуйте контур: расстояния между осями параллельных участков, радиусы изгибов, положение крепёжных элементов. Если ТЭН прямой - просто укажите «прямой».
Конец контактного стержня на изогнутом ТЭН должен находиться только на прямом участке, не ближе 20 мм от начала изгиба.
Подключение на напряжение этого ТЭН и ток (дан в расчёте)
Нагреватель рассчитан на напряжение 110 В и потребляет ток 2,27 А. Расчётное сопротивление в рабочем режиме - 48,4 Ом.
Подключать этот ТЭН на 220 В или другую сеть без пересчёта мощности нельзя - спираль перегреется и выйдет из строя.
Если сеть 110 В отсутствует, уточните тип питания при заказе. Для трёхфазных схем у производителей используется группировка: ТЭН на 110 В собирают в «звезду» или «треугольник» с учётом фазного напряжения.
Что прислать
Чтобы мы сделали точную замену, отправьте:
- Старый ТЭН (образец) с размерами, снятыми по разделу выше
- Чертёж или эскиз с указанием развёрнутой длины, холодных зон, диаметра оболочки 74 мм и формы гибки
- Фотографии старого нагревателя с линейкой рядом
- Информацию о среде (вода, воздух, масло) и о наличии крепёжного штуцера
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, длину холодных зон, тип крепления.
Где применяют такие нагреватели
Такие нагреватели ставят в духовых шкафах, мини-печах настольных и аэрогрилях. В духовых шкафах трубчатый элемент расположен на задней или боковых стенках камеры. В мини-печах открытые ТЭНы находятся сверху и снизу камеры и включаются раздельно. В аэрогриле кольцевой нагреватель установлен вокруг вентилятора в съёмной крышке.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить этот ТЭН в другую среду, например, из воды в масло?
Нет, среда определяет материал оболочки и предельную мощность. ТЭН для воды в масле перегреется и выйдет из строя.
Можно ли подключить на другое напряжение, например, 220 В?
Нет, при 220 В мощность вырастет в 4 раза, спираль сгорит. Делаем под любое напряжение по расчёту.
Можно ли сделать по старому образцу без маркировки?
Да, пришлите старый ТЭН или его размеры - изготовим замену по образцу.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу и тип крепления под ваш узел.
