Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре прямая; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

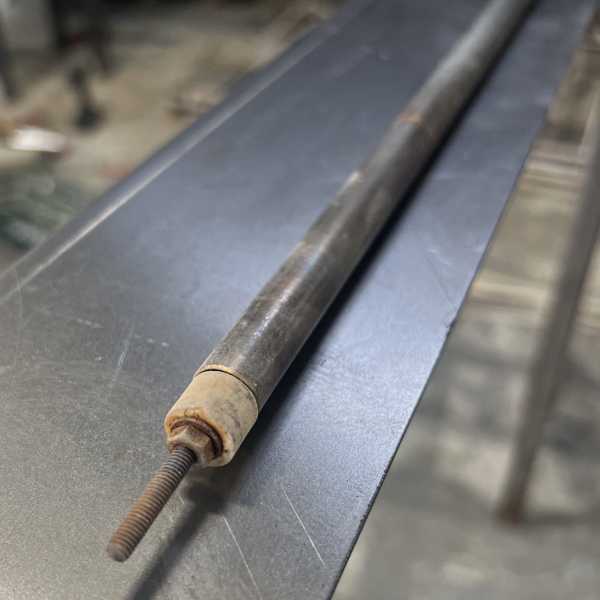

Прямой ТЭН для нагревательной печи: форма, крепление, выводы
- Форма: прямая круглая трубка, без изгибов или спиралей.
- Крепление: резьбовой штуцер с гайкой на одном конце, затягивается в отверстие печи.
- Выводы: резьбовой стержень, выходящий из штуцера, для подключения кабеля.
- Длина: сравните общую длину трубки вашей детали с этим образцом.
- Маркировка: сверьте буквенно-цифровые обозначения (например, мощность, напряжение) на старой детали с данными на корпусе.
Изготовим по вашему образцу прямого ТЭНа для нагревательной печи
- Пришлите фото старого ТЭНа целиком и крупным планом крепления с выводами.
- Укажите рабочее напряжение и мощность, если они есть на маркировке или известны.
- Измерьте общую длину трубки, длину штуцера и диаметр резьбы.
- Сообщите, из какого материала корпус и среда нагрева в печи (воздух, техническая среда).
- Если деталь неисправна, укажите характер повреждения (прогар, обрыв цепи).
Изменим длину трубки, форму штуцера, материал корпуса печного ТЭНа
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму штуцера, материал корпуса под агрессивную среду или другую температуру, напряжение и мощность.
ТЭН в нагревательной печи: в каком оборудовании
Такие нагреватели ставят в подовых печах для пиццы, где они располагаются по периметру камеры в верхней и нижней части, а также в хлебопекарных ярусных печах, где ТЭН устанавливается в каждой пекарной камере яруса.
Вопросы
У меня другое напряжение сети, 380 В, а не 220. Вы сделаете?
Да, сделаем по заказу другое напряжение. Пришлите фото старого нагревателя и укажите точное напряжение и мощность.
Хочу такой же ТЭН, но длиннее, чтобы больше грел.
Да, сделаем другую длину. Сообщите нужную длину трубки в мм, пришлите фото крепления и выводов.
У меня другая резьба на штуцере, не подходит к печи. Можно заменить?
Да, сделаем другое крепление. Пришлите фото вашего штуцера и укажите тип резьбы (дюймовая, метрическая).
Печь работает во влажной среде. Материал трубки обычный не подойдет.
Да, сделаем другой материал. Укажите среду нагрева и пришлите фото старого нагревателя с пометкой о коррозии.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
