Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,7 кВт; можно меньше или больше, примерно от 1,6 кВт до 3,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

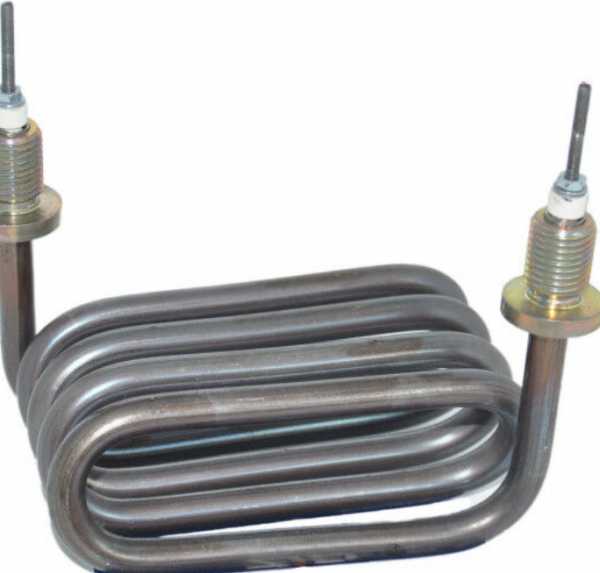

ТЭН 2,7 кВт: что сообщает маркировка
В названии указаны обозначение 160.06.000, питание 220 В, 50 Гц, мощность 2,7 кВт и применение в электрическом аквадистилляторе ДЭ-60 ТЗМОИ.
- По готовому расчёту ток составляет 12,27 А, сопротивление в рабочем режиме 17,9 Ом.
- В названии нет размеров, данных о креплении, форме, материале оболочки и подключении выводов. Для изготовления этих сведений недостаточно.
Эти данные описывают электрическую нагрузку, но не заменяют чертёж или образец.
Крепление для 220 В: уточните присоединение
В названии не указано, как ТЭН крепится. Чтобы проверить совместимость, нужны сведения о соединительном узле:
- Тип крепления: штуцер, гайка или фланец;
- Обозначение резьбы, если есть;
- Для фланца: форма, размеры и расположение отверстий;
- Межосевое расстояние и положение выводов.
Не подбирайте узел только по обозначению 160.06.000: для сопоставления нужны чертёж, эскиз или образец.
Аквадистиллятор ДЭ-60: важны вода и оболочка
Назначение из названия связано с электрическим аквадистиллятором, но материал оболочки и условия контакта с водой в нём не указаны. Не следует считать известными марку металла или допустимую среду только по названию прибора.
В каталогах производителей материал оболочки подбирают с учётом среды и тепловой нагрузки. Вода, воздух и масло требуют разных решений, поэтому при запросе укажите, с чем контактирует нагревательная часть.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Форма ТЭН 2,7 кВт: передайте изгиб без догадок
Для изготовления формы по образцу или эскизу подготовьте данные по контуру и участкам изгиба. Размеры и радиус не указаны в названии, их нужно снять с детали или показать на чертеже.
- Сфотографируйте ТЭН целиком и отдельно крепление с выводами.
- На эскизе обозначьте прямые участки, места изгибов и точки замера.
- Если есть образец, приложите его к запросу.
Не задавайте радиус на глаз: отклонение формы может помешать установке.
Заказ ТЭН 160.06.000: что прислать
Для проверки соответствия приложите фото или эскиз и укажите:
- Размеры нагревательной части и расположение изгибов;
- Тип крепления и параметры резьбы либо фланца;
- Расположение и тип выводов;
- Рабочую среду и параметры питания, если они отличаются от указанных в названии.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в аквадистилляторах, накопительных водонагревателях и стиральных машинах. В аквадистилляторах нагреватель находится в камере испарения, погружённым в воду. В накопительных водонагревателях он устанавливается в баке через фланец или резьбовую втулку. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли другую резьбу штуцера?
По заказу меняем резьбу штуцера. Укажите требуемое обозначение и приложите чертёж или эскиз узла.
Можно ли на другое напряжение?
По заказу меняем напряжение. Укажите нужное значение и условия подключения, чтобы проверить параметры нагревателя.
Можно ли поставить в другую среду?
Возможность зависит от среды и условий работы. Укажите, что будет контактировать с оболочкой: вода, воздух, масло или другая среда.
Можно ли сделать по старому образцу без маркировки?
Делаем по образцу. Если маркировки нет, приложите фото, размеры и данные о подключении, чтобы уточнить исполнение.
