Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: что проверить у старой детали

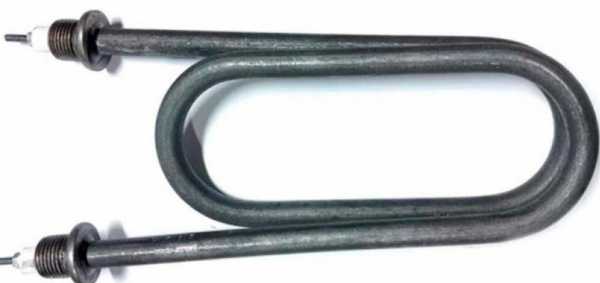

- Форма: убедитесь, что старая деталь имеет U-образный изгиб и две параллельные трубки.
- Крепление: сверьте количество и расположение контактных стержней, а также наличие резьбы и гаек на выводах.
- Материал оболочки: старая деталь должна быть из чёрного металла (углеродистая сталь с окислением).
- Длина: сопоставьте габариты старого нагревателя с размерами предлагаемого образца (ориентируйтесь на видимую длину трубок и расстояние между выводами).
- Мощность и напряжение: эти параметры указаны на маркировке старого ТЭН или в документации к оборудованию.
Что прислать именно для этого товара
- Фото старой детали с разных сторон (общий вид, изгиб, концы трубок).
- Чёткое фото места крепления: видна резьба на контактных стержнях и родные гайки.
- Длину трубки от изгиба до каждого вывода (в миллиметрах) и расстояние между осями стержней.
- Расстояние от торца трубки до начала резьбы и длину резьбовой части.
- Мощность, напряжение и рабочий ток (если есть на корпусе или в паспорте прибора).
Если нужен не точно такой же
По образцу, фото или чертежу делаем этот нагреватель с другими параметрами. По заказу меняем длину трубок, мощность, напряжение, материал оболочки под агрессивную среду, а также конфигурацию крепёжных элементов.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), стиральных машинах и посудомоечных машинах. В бойлере нагреватель устанавливается в бак через боковой или нижний фланец. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать такой же ТЭН, но на другое напряжение (например, 380 В вместо 220 В)?
Да, сделаем. Для расчёта пришлите требуемое напряжение, мощность и фото старой детали.
Подойдёт ли это крепление, если у моего оборудования гайки другого размера?
Да, сделаем с нужной вам резьбой на контактных стержнях. Приложите образец гайки или укажите шаг и диаметр резьбы.
Вы можете изготовить этот ТЭН из другого материала для работы в агрессивной среде?
Да, сделаем из материала, стойкого к вашей среде. Уточните тип среды (кислота, щёлочь, влажность) и рабочую температуру.
Нужна другая длина трубок, а форма и крепление те же. Это возможно?
Да, сделаем с нужной длиной. Пришлите точные размеры: общую длину и расстояние между осями выводов.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
