Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре П-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
П-образный ТЭН: как сверить форму и размер с вашим старым
- Сравните форму. Этот товар П-образный (два колена).
- Проверьте тип концов. У данного ТЭНа два контактных стержня (двухконцевой). Один стержень идёт с кабелем и вилкой, второй свободен.
- Измерьте расстояние между осями стержней и общую длину трубки от одного гиба до другого.
- Уточните напряжение (В) и мощность (Вт), указанные на старой детали.
- Оцените материал оболочки. У этого товара нержавеющая сталь.

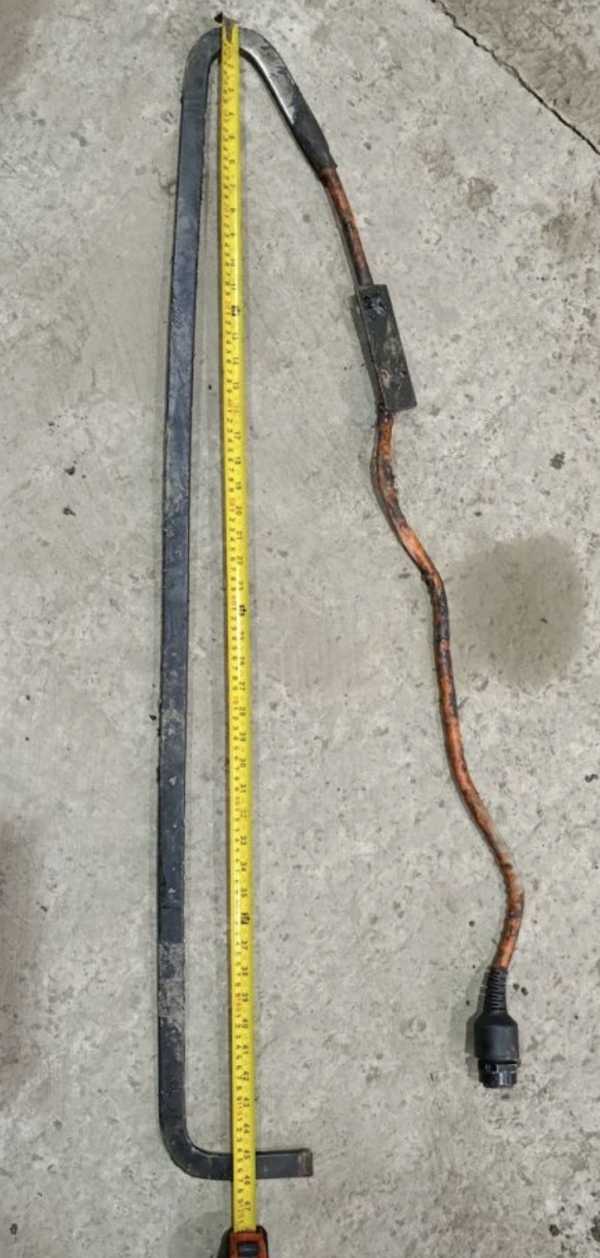

Для заказа пришлите фото с линейкой вдоль трубки и общей длиной
- Фото старого ТЭНа с линейкой или рулеткой вдоль трубки (общая длина).
- Фото крепления стержней и выход кабеля.
- Надпись на корпусе или бирку с напряжением и мощностью.
- Если ТЭН стоял в оборудовании: фото места установки.
- Для точного повторения: сам образец или чертёж с расстоянием между стержнями.
- Сообщите, нужен ли кабель с вилкой той же длины и сечения.
Нужен другой размер или расстояние между стержнями - изготовим по образцу
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, расстояние между стержнями, а также напряжение и мощность под вашу задачу. Можем изготовить с кабелем другой длины или без вилки.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере ТЭН монтируется в бак через боковой или нижний фланец, в проточном водонагревателе - внутри небольшой цилиндрической камеры на пути воды, а в стиральной машине закрепляется снизу бака через резиновую манжету.
Вопросы
Подойдёт ли этот ТЭН для 220 В, если у меня на старом указано 380 В?
Да, сделаем на другое напряжение. Пришлите фото старого и напишите нужные Вольты и Ватты.
Можно ли сделать такой же, но с креплением не на стержнях, а на фланце?
Да, изменим крепление под вашу задачу. Приложите чертёж или фото фланца и его размеры.
У меня старая деталь из нержавейки, но среда агрессивная. Сделаете из другого материала?
Да, закажем материал под вашу среду. Уточните условия работы, и мы изготовим нужную оболочку.
Нужен точно такой же, но длиннее на 5 см. Возьмёте мой старый как образец?
Да, сделаем по вашему образцу с изменённой длиной. Пришлите старый ТЭН и укажите новую общую длину.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
