Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
У ТЭН 8 мм известны не все параметры

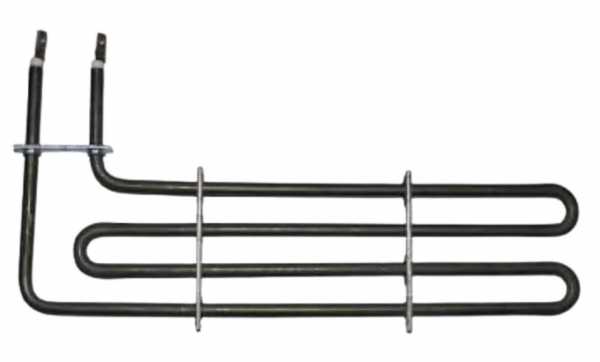

В названии указаны ТЭН 1GIK 1 W334/002 Абат, мощность 2,0 кВт, напряжение 220 В, диаметр 8 мм и длина прута 158-160 см. Код не раскрывает форму, материал оболочки и способ крепления.
Перед изготовлением нужны чертёж, эскиз или старый образец. Делаем по чертежу, эскизу, образцу.
Для какой среды нужен ТЭН 8 мм
В названии не указано, будет ли нагреватель работать в воде, воздухе или масле. Материал оболочки подбирают под среду; по одному диаметру определить его нельзя.
- В каталогах у производителей встречаются ТЭН с оболочками из разных металлов.
- Для воды, воздуха и масла требования к оболочке различаются.
Не выбирайте материал только по сходству со старым ТЭН: важно знать, в какой среде он работал.
Подключение ТЭН на 220 В и ток 9,09 А
Для этого ТЭН указано напряжение 220 В. Расчётный ток составляет 9,09 А, сопротивление в рабочем режиме 24,2 Ом.
Подключение и электрическая цепь должны соответствовать этим параметрам. Если на старом нагревателе или оборудовании есть схема подключения, пришлите её вместе с образцом.
Расчётный ток ТЭН: 9,09 А.
Как снять форму прута 158-160 см
Старый ТЭН не выпрямляйте. Передайте его целиком либо снимите форму по шагам:
- Положите нагреватель на лист и отметьте положение концов и штуцера, если он есть.
- Обведите контур, сохраняя все изгибы.
- Радиус изгиба покажите шаблоном или отдельным замером по осевой линии трубки.
- Сфотографируйте ТЭН рядом с линейкой и отдельно снимите места подключения.
Указанная в названии длина прута 158-160 см не заменяет чертёж формы и расположения выводов.
Что прислать для заказа ТЭН Абат 2,0 кВт
- Старый ТЭН или его эскиз с размерами и формой.
- Фото нагревателя целиком, выводов и крепления.
- Среду работы: вода, воздух или масло.
- Параметры подключения, включая указанное напряжение 220 В.
- Требования к материалу оболочки и резьбе штуцера, если они известны.
По заказу меняем форму и параметры исполнения по согласованному чертежу или образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец, а также в стиральных машинах, где он закреплён снизу бака через резиновую манжету.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить ТЭН в другую среду?
Возможно, если подобрать исполнение под условия работы. Для оценки укажите среду и пришлите параметры старого ТЭН или образец.
Можно ли сделать другую резьбу штуцера?
По заказу меняем резьбу штуцера. Пришлите её обозначение или размеры и фото крепления.
Можно ли сделать оболочку из нержавейки?
Это зависит от среды и условий работы. Укажите, где будет работать ТЭН, и согласуйте материал до изготовления.
Как измерить развёрнутую длину?
Проведите гибкую рулетку по осевой линии трубки от одного конца до другого, повторяя изгибы. Не измеряйте расстояние между концами по прямой.
