Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |

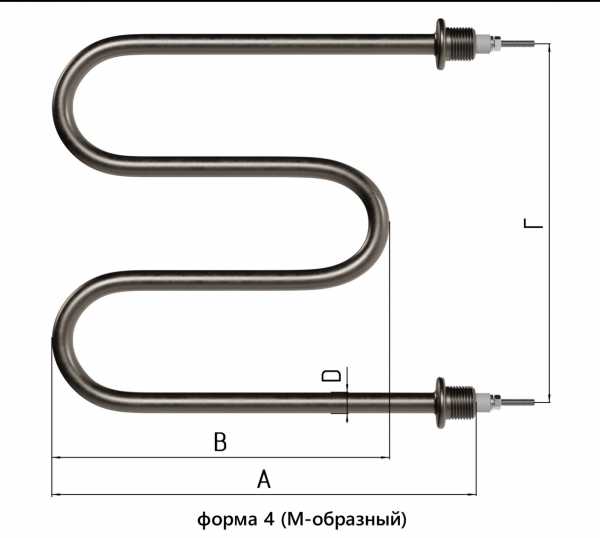

| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте изгиб и геометрию с посадочным местом в камине
- Сравните форму изгиба и общую геометрию. Изгиб должен совпадать с посадочным местом в камине.
- Проверьте тип крепления: фланец, резьба или прижимная пластина, и его размеры.
- Посмотрите расположение и длину выводов (контактных стержней).
- Сверьте общую длину трубки по наружным точкам.
- Уточните мощность и напряжение, указанные на старой детали или в документации камина.
Приложите фото крепления и выводов старого ТЭНа для камина
- Фото старого ТЭНа с разных ракурсов, включая место крепления и выводы.
- Чертеж или эскиз с указанием габаритных размеров, если деталь утеряна.
- Маркировку с корпуса нагревателя (буквенно-цифровой код, если сохранился).
- Модель и марку камина, чтобы мы сверили геометрию по базе.
- Фото места установки с указанием длины и диаметра трубки.
- Информацию о среде: открытый воздух с обдувом или без, температура в зоне работы.
По образцу изменим длину, мощность или напряжение трубки
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, тип и размер крепления, а также материал оболочки под конкретные условия работы. Изменение формы изгиба и расположения выводов также возможно по вашим размерам.
Где применяют ТЭН для электрических каминов
Такие нагреватели ставят в аэрогрили, парогенераторы и хлебопечки. В аэрогриле нагреватель расположен кольцевым элементом вокруг вентилятора в съёмной крышке. В парогенераторе нагреватель находится в бойлере для нагрева воды. В хлебопечке нагреватель размещён вокруг или под съёмным ведром для выпечки.
Вопросы
Можно ли у этого ТЭНа изменить рабочее напряжение, если камин рассчитан на 220 В, а мне нужно 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото или чертеж старой детали.
У моей старой детали крепление на фланце, а вы предлагаете резьбовое. Вы сделаете под мой тип?
Да, сделаем любое крепление по вашему образцу или чертежу.
Мне нужно изменить длину трубки на 2 см, чтобы нагреватель не упирался в корпус камина.
Да, сделаем по вашим размерам. Приложите эскиз с новой длиной и фото места установки.
ТЭН будет работать в помещении с повышенной влажностью. Вы можете сделать его из другого материала оболочки?
Да, сделаем из материала, стойкого к вашей среде. Для выбора пришлите описание условий работы (влажность, температура, наличие агрессивных паров).
