Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает

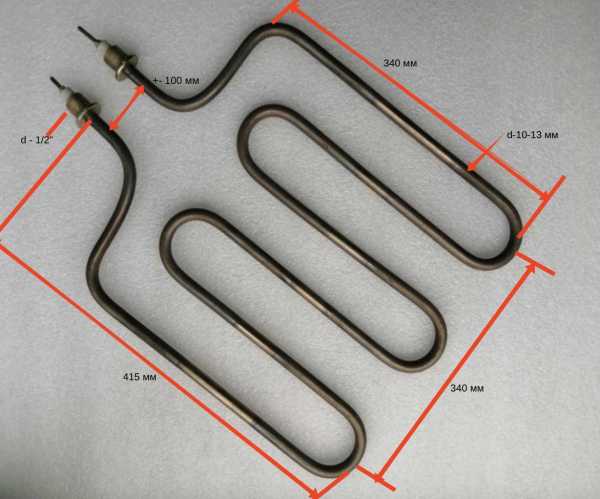

Из названия: воздушный ТЭН 2 кВт, стальная оболочка, диаметр 13 мм, напряжение 220 В. Для изготовления не хватает развёрнутой длины, формы изгиба, типа крепления (штуцер, гайка, фланец, межосевое), длины контактных стержней и маркировки среды. У производителей в каталогах эти параметры задают чертежом, эскизом или образцом.
- Мощность 2 кВт - номинальная при 220 В
- Оболочка - сталь (углеродистая, по стандарту для спокойного воздуха)
- Диаметр 13 мм - допуск по ГОСТу: +0,4/-0,2 мм
Развёрнутая длина и форма - главное, что нужно снять со старого образца.
Подключение на 220 В и ток 9,09 А
Ток 9,09 А и сопротивление 24,2 Ом - расчётные величины для сети 220 В. Эти параметры закладываются в спираль при изготовлении.
Подключать ТЭН можно только к сети 220 В. При другом напряжении мощность изменится.
Ток 9,09 А - рабочий ток нагревателя в установившемся режиме.
Сопротивление 24,2 Ом проверяют мультиметром: если показание в пределах допуска, спираль цела.
Форма и гибка: как передать
- Снимите со старого ТЭН общую развёрнутую длину (гибкой рулеткой по внешней стороне).
- Замерьте радиусы каждого изгиба и расстояния между осями прямых участков.
- Укажите длину холодных концов (без нагрева) - от края оболочки до начала активной части.
- Сделайте фото с линейкой вдоль нагревателя.
В каталогах производителей для диаметра 13 мм действует правило: контактный стержень должен находиться на прямом участке, не ближе 20 мм от начала изгиба.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец
Для стального ТЭН 13 мм крепление не входит в стандартную поставку и выбирается под задачу. Варианты:
- Штуцер с резьбой - для вворачивания в стенку корпуса
- Прижимная гайка с шайбой - для фиксации через отверстие
- Фланец - для монтажа на плоскость (укажите межосевое расстояние отверстий)
13 мм - диаметр оболочки, под него подбирается уплотнитель и крепёж.
Что прислать
Чертёж с размерами, эскиз от руки или сам образец. Если маркировки нет - не проблема, делаем по образцу. Достаточно фото с линейкой и подписанными расстояниями. По заказу меняем материал оболочки, напряжение и мощность.
Развёрнутая длина, радиусы изгибов и тип крепления - три параметра, без которых гибка невозможна.
Где применяют такие нагреватели
Такие нагреватели ставят в духовых шкафах, настольных мини печах и хлебопечках. В духовом шкафу элемент располагается на задней или боковых стенках камеры сверху, а также снизу. В настольной мини печи открытые ТЭН находятся сверху и снизу камеры и включаются раздельно или вместе. В хлебопечке нагреватель размещается вокруг или под съёмным ведром для выпечки.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да, если прислать сам образец или его фото с размерами, изготовим точную копию.
Можно ли нержавейку?
По заказу меняем материал оболочки: для воздуха у производителей применяется и нержавеющая сталь.
Как измерить развёрнутую длину?
Положите ТЭН на ровную поверхность, измерьте гибкой рулеткой или ниткой по внешней стороне, затем выпрямите нитку и замерьте линейкой.
Можно ли на другое напряжение?
По заказу меняем напряжение и мощность - укажите нужные параметры, пересчитаем спираль.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
