Как снять размер под хомут
- Наружный диаметр сопла или цилиндра в месте установки
- Ширину свободной посадки по оси
- Где выводы и стяжка не мешают соседним деталям
- Мощность и напряжение старого хомута, если есть шильдик

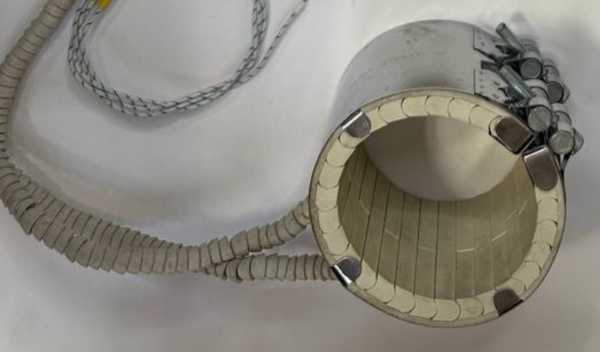

Внутренний диаметр и ширина кольцевого нагревателя
Снимите размер по цилиндру или соплу в зоне установки. Нужен диаметр посадочной поверхности, а не размер на соседнем участке. Ширину измерьте вдоль оси детали.
- Отметьте, с какой стороны и в каком месте должны выходить провода.
- Укажите, где расположены стяжной крепёж и возможные помехи для установки.
Важна посадка по всей поверхности: зазор может привести к локальному перегреву.
Отверстие под термопару и вырезы под крепёж
На эскизе отметьте положение отверстия под термопару и вырезов. Привяжите их к понятным ориентирам: выводу, стыку, крепёжному элементу или стороне установки.
Не указывайте только диаметр отверстия: без его положения нагреватель может не совпасть с узлом.
Разъёмный хомут из двух половин для кольцевого нагревателя
Разъёмное исполнение нужно, когда цельное кольцо нельзя надеть на цилиндр без разборки узла. У производителей такие варианты применяют при ограниченном радиальном доступе.
Опишите, можно ли подвести нагреватель к детали сбоку и есть ли рядом элементы, мешающие установке. На эскизе обозначьте стык половин и расположение выводов.
Перетяжка и зазор: почему кольцевой хомут прогорает
Хомут должен прилегать к посадочной поверхности, но чрезмерная затяжка тоже опасна: она может деформировать корпус. Зазор и неровность мешают передаче тепла и создают местный перегрев.
Перегрев выводов также указывает на проблему в зоне контакта или установки проводов. При замене проверьте посадочную поверхность и состояние крепежа, а не только сам нагреватель.
Зазор под хомутом - возможная причина локального перегрева.
Что указать в заявке на кольцевой нагреватель
Делаем по чертежу, эскизу, образцу. Для подбора укажите:
- Диаметр цилиндра или сопла и ширину нагревателя.
- Место вывода проводов, отверстия под термопару и вырезы под крепёж.
- Нужен ли разъёмный хомут и как устанавливаются его половины.
- Данные со старого нагревателя или оборудования: напряжение, мощность, материал и рабочие условия.
Вопросы
Можно ли подключить на 220 В при тех же размерах?
Размеры сами по себе не подтверждают, что нагреватель подходит для 220 В. Напряжение и электрические параметры нужно сверить с данными оборудования или старого нагревателя.
Сколько служит хомут при перегреве?
Точный срок без условий работы назвать нельзя. При перегреве изоляция и выводы могут выйти из строя быстрее, особенно если есть зазор или плохой контакт с посадочной поверхностью.
Можно ли сделать выводы проводом в оплётке?
Тип выводов укажите в заявке и приложите чертёж или образец. По заказу меняем исполнение выводов.
Что лучше для сопла: миканит или керамика?
Универсального ответа нет: важны посадка и рабочая температура. В каталогах у производителей для миканитовых нагревателей указывают пределы до 350-400 °C, для керамических до 600-760 °C.
