Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 480 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для масла: чёрная сталь или нержавеющая; удельную мощность ниже, чем для воды |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

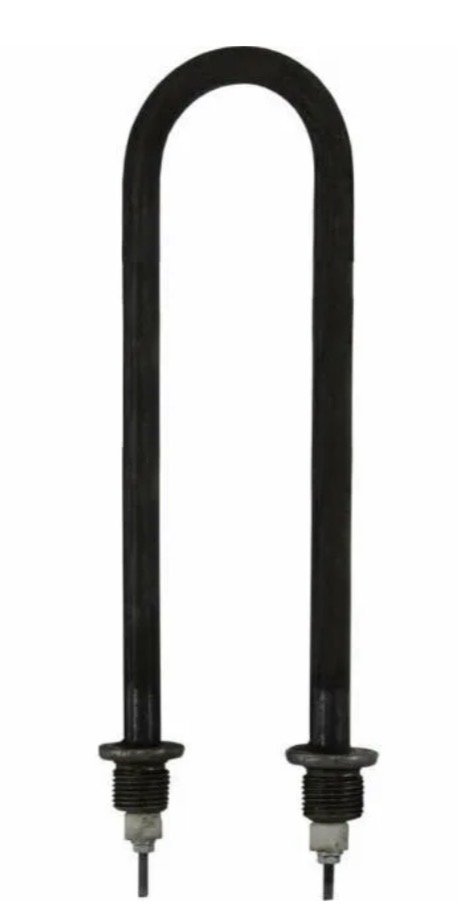

ТЭН 3 кВт под масло: что уже известно
В названии указаны 3 кВт, 220 В, масляная среда, отгиб 45°, длина 480 мм, нижняя часть 100 мм и межосевое расстояние 50 мм. В каталогах у производителей отдельно указывают материал и диаметр оболочки, здесь их нет.
- Также для изготовления понадобятся данные о штуцере и контактных выводах.
- Уточните, от каких точек отмерены длина и нижняя часть.
В названии есть основные параметры, но для точной замены нужно сверить геометрию и присоединение старого ТЭН.
Подключение: 220 В и ток 13,64 А
Подключайте ТЭН к сети с напряжением 220 В. Расчётный ток составляет 13,64 А. Подберите коммутацию и защиту с учётом этих данных и схемы установки.
Перед подключением проверьте соответствие напряжения и отключите питание при монтаже.
Проверка мультиметром: ориентир 16,1 Ом
При отключённом ТЭН измерьте сопротивление между контактными выводами. Расчётное сопротивление в рабочем режиме 16,1 Ом; показание мультиметра может зависеть от состояния и температуры нагревателя.
Измерение сопротивления спирали не заменяет проверку изоляции. Если мультиметр показывает обрыв или почти нулевое сопротивление, ТЭН нужно проверить отдельно.
Как сверить длину 480 мм и изгиб
- Отключите и снимите старый ТЭН. Измерьте длину трубки по осевой линии, отдельно отметьте прямые участки и места изгибов.
- Укажите длину ненагреваемых участков у выводов, если она известна.
- Снимите форму после гибки: приложите линейку, сделайте фото рядом с ТЭН и отметьте угол 45°.
- Отдельно проверьте размер 480 мм, нижнюю часть 100 мм и межосевое расстояние 50 мм, указав точки, между которыми сняты замеры.
Не считайте размер 480 мм развёрнутой длиной без сверки по старому образцу или чертежу.
Что прислать для подбора
- Фото старого ТЭН целиком и крупно, со стороны штуцера и выводов.
- Эскиз с размерами, формой изгиба и указанными точками замера.
- Данные о штуцере и контактных выводах.
- Подтверждение напряжения, мощности и нагреваемой среды.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в судовых подогревателях топлива и масла, в клеевых ваннах, а также в масляных электрорадиаторах.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать оболочку из нержавейки?
Это зависит от марки материала и условий работы в масле. Уточните среду и режим эксплуатации, чтобы подобрать исполнение.
Можно ли поставить ТЭН в другую среду?
Возможность нужно оценить по условиям работы и параметрам установки. Сообщите, какая среда и режим нагрева требуются.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу, образцу. Пришлите ТЭН или фотографии с замерами.
Можно ли сделать другую резьбу штуцера?
По заказу меняем резьбу штуцера. Укажите нужный тип и размер резьбы.
