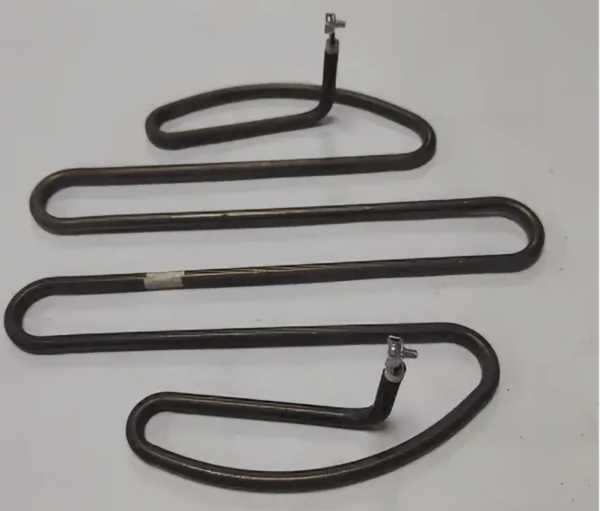

ТЭН для блинницы 2,5 кВт 230B

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия и чего не хватает для изготовления

Из названия «ТЭН для блинницы 2,5 кВт 230B» мы знаем три параметра: мощность 2,5 кВт, напряжение 230 В и примерное назначение (нагрев плиты блинницы). Это двухконцевой ТЭН - контактные стержни выходят с двух сторон. По ГОСТ 13268-88 напряжение 230 В относится к стандартному ряду (220 В с допуском).

Чего не хватает для изготовления:

Диаметр оболочки (у производителей от 6,5 до 16 мм)
Развёрнутая длина (от 250 до 6300 мм)
Длина холодных зон (код A - H по ГОСТ: от 40 до 630 мм)
Форма гибки и радиусы
Тип крепления (штуцер, гайка, фланец)
Код среды (материал оболочки и предельная мощность на см²)

Инженерная заметка

Без этих данных изготовить ТЭН нельзя. Делаем по чертежу, эскизу или образцу.

Форма и гибка: как передать форму и радиус

Передать форму можно двумя способами:

Шаблон из проволоки - согните кусок мягкой проволоки (алюминий, медь) точно по старому ТЭН. На шаблоне отметьте начало и конец активной части.
Эскиз от руки - нарисуйте вид сверху и сбоку, укажите радиусы изгибов и расстояния между осями прямых участков.

Важно: контактные стержни должны находиться только на прямых участках - не менее 20 мм от начала изгиба для диаметров 10 - 16 мм (по ГОСТ 13268-88).

Важно

Не пытайтесь измерить радиус «на глаз» - ошибка в 2 - 3 мм сделает ТЭН непригодным для установки.

Главная цифра: расстояние от изгиба до контактного стержня - не менее 20 мм

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Развёрнутая длина - распрямите старый ТЭН (или измерьте по наружной стороне гибкой рулеткой). У производителей допуск: до 1000 мм ±2%, свыше 1000 мм ±1%.
Холодные зоны - измерьте длину каждого контактного стержня от торца оболочки до конца стержня. По ГОСТ стандартные длины: 40, 65, 100, 125, 160, 250, 400, 630 мм.
Форма после гибки - зарисуйте конфигурацию: сколько изгибов, их радиусы, расстояние между осями. Отметьте, с какой стороны выходят стержни (с одной или с двух).
Проверка состояния - пробейте мультиметром: сопротивление между стержнями должно быть 80 - 500 Ом, между стержнем и оболочкой - не менее 0,5 МОм (по ГОСТ).

Диаметр оболочки измеряйте штангенциркулем - у производителей стандартные: 6,5; 8,0; 8,5; 9,5; 10,0; 13,0; 16,0 мм.

Крепление: штуцер, гайка, фланец, межосевое

Для блинницы чаще всего используют штуцер с гайкой или фланец. Снимите со старого ТЭН:

Тип крепления - штуцер (цилиндрическая резьба) или фланец (плоская пластина с отверстиями)
Диаметр резьбы штуцера - например, M14, M18, M22 (измерьте шаг резьбы)
Межосевое расстояние - для фланца: расстояние между центрами крепёжных отверстий
Толщина стенки блинницы - чтобы штуцер или гайка встали без зазора

Инженерная заметка

По заказу меняем резьбу штуцера и тип крепления - сообщите нужный размер.

Что прислать

Чтобы мы сделали ТЭН для блинницы 2,5 кВт 230B, пришлите:

Старый ТЭН (если сохранился) - целиком, не разрезая
Или фото с линейкой рядом и эскиз с размерами: развёрнутая длина, диаметр оболочки, длина холодных зон, радиусы изгибов
Шаблон из проволоки формы гибки
Образец крепления (штуцер, гайка, фланец) или его размеры

Делаем по чертежу, эскизу, образцу. Если старого ТЭН нет - измерьте посадочное место в блиннице: диаметр отверстия, глубину, расстояние между крепёжными точками.

Где применяют такие нагреватели

Такие нагреватели ставят в мини-печи настольные, духовые шкафы и электроплиты с варочной панелью. В мини-печах элемент располагается открыто сверху и снизу камеры, в духовых шкафах - на задней или боковых стенках, а в электроплитах встраивается внутрь чугунного диска конфорки.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли сделать по старому образцу без маркировки?

Да, делаем по образцу - пришлите старый ТЭН целиком или его фото с размерами.

Можно ли на другое напряжение?

По заказу меняем напряжение, но мощность изменится - для 2,5 кВт на 230 В при другом напряжении нужен пересчёт сопротивления спирали.

Можно ли поставить в другую среду?

Для другой среды нужен другой код из ГОСТ (X, J, P, S, T и т.д.) - меняется материал оболочки и предельная мощность на см². Сообщите среду и температуру.

Можно ли другую резьбу штуцера?

По заказу делаем любую стандартную резьбу - M14, M18, M22 или дюймовую.
