Характеристики
| Назначение | Нагрев щелочного раствора |
|---|---|
| Тип | ТЭН |
Где применяется и в каком оборудовании
ТЭН для нагрева щелочного раствора используется в гальванических ваннах для процессов щелочного обезжиривания, цианидного цинкования, цианидного меднения, анодирования, а также в линиях химического никелирования и хромирования при соответствующем pH.
Оборудование: стационарные и автоматические гальванические линии, ванны с фланцевым монтажом через стенку (DN50, DN80, DN100, DN150).
Подбор материала оболочки по составу электролита
Материал оболочки выбирается исходя из химического состава и температуры раствора. Для щелочных сред (например, щелочное обезжиривание при 60-90 °C) обычно применяют нержавеющую сталь 08Х18Н10Т (AISI 321) или 12Х18Н10Т. Для сред, содержащих хлориды, лучше использовать AISI 316L с молибденом.
Титан применяется для агрессивных сред, но категорически не подходит для фторидов (HF) - в таких случаях используют PTFE или PFA. Для цианидных электролитов материал подбирают по щелочному составу, так как подкисление недопустимо.
- Нержавеющая сталь 08Х18Н10Т (AISI 321) - для щелочного обезжиривания, слабощелочных ванн
- Нержавеющая сталь 316L - для кислых сульфатных растворов, хлоридсодержащих сред
- Титан (ГОСТ 19807-91) - для агрессивных сред без фторидов
- PTFE/PFA - для сред с фтористоводородной кислотой
Конструктивные особенности и исполнение

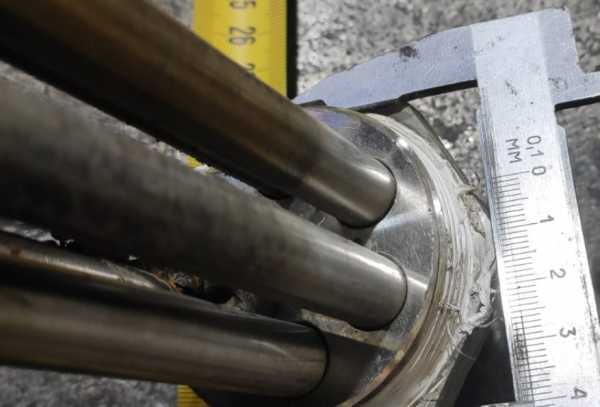

ТЭН может поставляться как одиночный элемент или в виде блока ТЭН, собранного на фланце. Фланцевое исполнение монтируется через отверстие в стенке ванны, типовые проходы DN50/DN80/DN100/DN150. Активная длина от 500 до 2000 мм, мощность блока от нескольких кВт до десятков кВт.
По заказу делаем съёмные ТЭН, с изоляцией или покрытием. В комплект могут входить гильза под датчик, колпак или клеммная коробка, термостат. Стандартно ТЭНы в блоке запрессованы.
- Фланцевый нагреватель с креплением на стенку ванны
- Блок ТЭН на 220В (звезда) или 380В (треугольник)
- Изготовление по чертежу от 1 шт.
Защита от сухого хода и меры безопасности
Для погружного нагревателя в электролите обязательна аппаратная защита от сухого хода: отдельный термостат/датчик + контактор. Контролировать нужно уровень выше всей активной зоны ТЭН, а не общий объём ванны.
Также необходимо исключить паразитные токи через электролит - для этого используют изоляторы на торцах ТЭН при напряжении свыше 48В. Длина пути утечки тока - не менее 3,0 мм.
Что прислать для расчёта
Для подбора и изготовления ТЭН для нагрева щелочного раствора необходимо предоставить: что нагреваем и до какой температуры; присоединение (резьба или фланец, размер); мощность, напряжение, число элементов; погружную длину и место установки; модель оборудования или фото старого блока с биркой.
Также желательно указать точный состав электролита (pH, концентрацию хлоридов, наличие фторидов) для корректного выбора материала оболочки.
- Состав и температура раствора
- Тип присоединения (фланец DN80 и т.п.)
- Мощность, напряжение, количество ТЭН
- Погружная длина и чертёж места установки
- Фото старого блока с биркой
Проверьте нагрузку на оболочку
Удельная нагрузка = мощность ÷ площадь греющей поверхности. Ориентир для этой среды: агрессивные электролиты, практика: 1,5–3 Вт/см².
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
ТЭН изготавливается по чертежу под конкретную ванну. Для подбора необходимо прислать параметры присоединения, мощность и состав электролита. Мы делаем изделия от 1 шт., поэтому подойдёт к любому оборудованию при правильном расчёте.
Из какой стали делают ТЭН для щелочного раствора?
Для щелочных сред чаще всего используют нержавеющую сталь 08Х18Н10Т (AISI 321) или 12Х18Н10Т. Если в растворе есть хлориды, лучше взять AISI 316L. Титан применяют для более агрессивных сред, но не для фторидов.
Можно ли отремонтировать ТЭН или сделать съёмные элементы?
По заказу делаем съёмные ТЭН, что упрощает замену отдельных элементов. Стандартные блоки имеют запрессованные ТЭН, но возможен ремонт с заменой нагревательного элемента при обращении к производителю.
Как проверить старый блок ТЭН перед заказом?
Проверьте сопротивление изоляции между оболочкой и контактами (не менее 0,5 МОм), целостность нихромовой спирали (отсутствие обрыва), состояние изоляторов на торцах. Также измерьте активную длину и сравните с паспортными данными.
Что прислать для расчёта нового ТЭН?
Необходимо указать: что нагревается и до какой температуры, тип присоединения (фланец или резьба, размер), мощность, напряжение, количество элементов, погружную длину и место установки. Желательно приложить фото старого блока с биркой.
Как подобрать материал оболочки по составу электролита?
Материал выбирается в зависимости от pH, температуры и наличия агрессивных ионов. Для щелочных растворов без хлоридов - 08Х18Н10Т. При наличии хлоридов - 316L. Для сред с фторидами - PTFE/PFA. Титан не применяется в присутствии HF.
